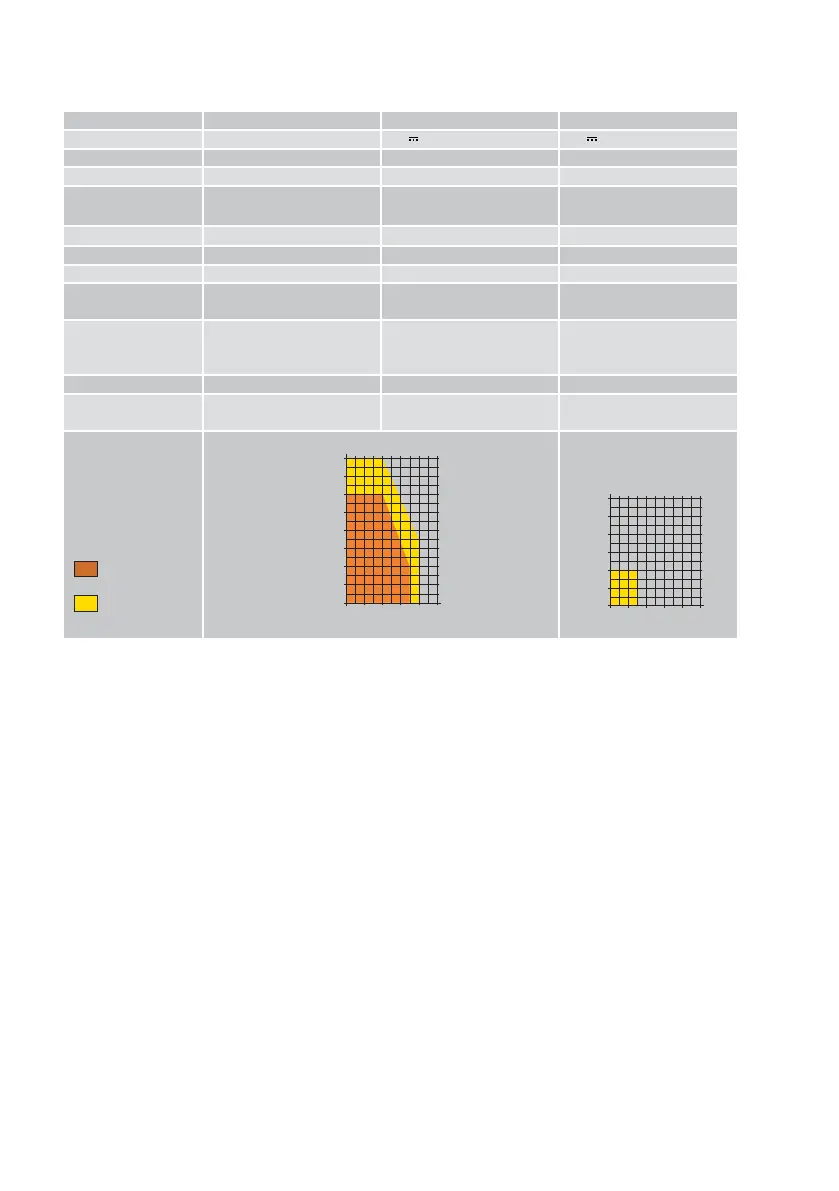

3. Données techniques
CUBIC6 CUBI6H CUBIC6HV
Alimentation 230 V~ 50 Hz 24 V
24 V
Absorption 1,5 A 12 A 12 A
Couple 340 Nm 340 Nm 220 Nm
Condensateur 10 µF - -
Temps de ouverture 18 s/90° 12÷25 s/90° 6÷13 s/90°
Ouverture max 110°-180° (voir page 42) 110°-180° (voir page 42) 110°-180° (voir page 42)
Classe de service 3 - FREQUENT 4 - INTENSIF 4 - INTENSIF
Intermittence
S2 = 15 min
S3 = 25%
S2 = 30 min
S3 = 50%
S2 = 30 min
S3 = 50%
Température
min -20° C max +55° C
min -35° C max +55° C
(avec NIO actif)
min -20° C max +55° C
min -35° C max +55° C
(avec NIO actif)
min -20° C max +55° C
min -35° C max +55° C
(avec NIO actif)
Degré de protection IP67 IP67 IP67
Armoire
electronique
E2 - LOGICM VIVAH VIVAH
Indications
d’utilisation:
m = longueur du
vantail
kg = poids du vantail
600 kg
700 kg
800 kg
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
600 kg
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
3.1 Mode d’emploi
Classe de service: 3 (au moins 30 cycles par jour pendant 10 ans ou 200 cycles par jour pendant
5 ans).
Utilisation: FREQUENT (Pour installations domestiques ou petits immeubles avec passage pour
véhicules ou passage piétons fréquent).
Classe de service: 4 (au moins 100 cycles par jour pendant 10 ans ou 200 cycles par jour pendant
5 ans).
Utilisation: INTENSIF (Pour accès d’immeubles, bâtiments industriels, commerciaux, parkings
avec passage pour véhicules ou passage piétons intensif).
- Les performances d’utilisation se reportent au poids recommandé (environ les 2/3 du poids
maximum autorisé). L’utilisation avec le poids maximum autorisé pourrait porter à une baisse
des performances indiquées plus haut.
- La classe de service, les temps d’utilisation et le nombre de cycles consécutifs ont une valeur
purement indicative. Il s’agit de valeurs relevées statistiquement dans des conditions moyennes
d’utilisation, n’offrant donc pas une précision absolue pour chaque cas spécifique.
- Chaque entrée automatique présente des éléments variables comme: frottements, compen-
sations et conditions environnementales pouvant modifier fondamentalement aussi bien la
durée que la qualité de fonctionnement de l’accès automatique ou d’une partie de ses éléments
(entre autres, les automatismes). L’installateur est tenu d’adopter des coeffi cients de sécurité
adaptés à chaque installation spécifique.
