Entrematic Ditec CUBIC - 3 Technische Angaben; Hinweise zum Gebrauch

56
IP1812DE - 2016-02-05

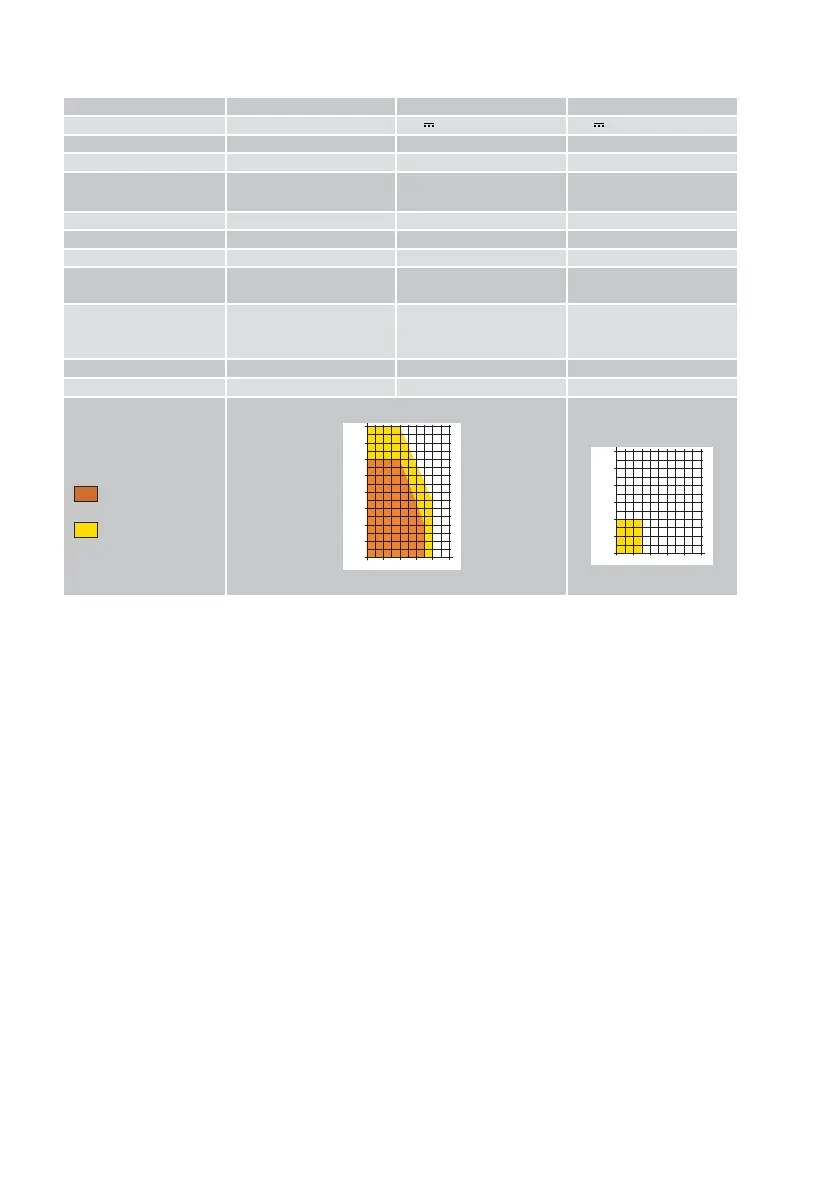

3. Technische Daten
CUBIC6 CUBI6H CUBIC6HV
Spannungsversorgung 230 V~ 50 Hz 24 V
24 V
Stromaufnahme 1,5 A 12 A 12 A
Drehmoment 340 Nm 340 Nm 220 Nm
Kondensator 10 µF - -
Geschwindigkeit 18 s/90° 12÷25 s/90° 6÷13 s/90°
Max. Öffnung 110°-180° (Siehe Seite 58) 110°-180° (Siehe Seite 58) 110°-180° (Siehe Seite 58)
Betriebsklasse 3 - HÄUFIG 4 - INTENSIV 4 - INTENSIV
Einschaltdauer
S2 = 15 min
S3 = 25%
S2 = 30 min
S3 = 50%
S2 = 30 min
S3 = 50%
Temperatur
min -20° C max +55° C
min -35° C max +55° C
(mit NIO Aktiv)
min -20° C max +55° C
min -35° C max +55° C
(mit NIO Aktiv)
min -20° C max +55° C
min -35° C max +55° C
(mit NIO Aktiv)
Schutzgrad IP67 IP67 IP67
Steuerung E2 - LOGICM VIVAH VIVAH
Gebrauchshinweise:
m = Torbreite
kg = Torgewicht
600 kg
700 kg
800 kg
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
600 kg
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
3.1 Hinweise zum Gebrauch
Betriebsklasse: 3 (etwa 30 Zyklen täglich für 10 Jahre oder 60 Zyklen täglich für 5 Jahre).
Verwendung: HÄUFIG (Für Mehrfamilienhaus-Installationen oder kleine Eigentumswohnanlagen
mit häufig benutzten Einfahrten).
Betriebsklasse: 4 (etwa 100 Zyklen täglich für 10 Jahre oder 200 Zyklen täglich für 5 Jahre)
Verwendung: INTENSIV (Für Zugänge zu Eigentumswohnanlagen, Industrie- und Einkaufszentren,
Parkplätze mit intensiv genutzten Einfahrten oder Eingängen).
- Die effektiven Betriebsleistungen beziehen sich auf das empfohlene Gewicht (2/3 des zulässigen
Höchstgewichtes). Die Verwendung mit dem zulässigen Höchstgewicht kann die oben angege-
benen Betriebsleistungen mindern.
- Die Betriebsklasse, die Betriebszeiten und die Anzahl aufeinanderfolgender Zyclen sind Richt-
werte. Sie wurden mit Hilfe statistischer Verfahren unter normalen Betriebsbedingungen ermittelt
und können im Einzelfall abweichen. Die Werte beziehen sich auf den Zeitraum, in dem das
Produkt funktionsfähig ist, ohne daß außerordentliche Wartungsarbeiten erforderlich sind.
- Jede Toranlage weist veränderliche Faktoren auf: Reibung, Ausgleichvorgänge sowie Umweltbe-
dingungen können sowohl die Lebensdauer als auch die Qualität der Funktionweise der Toranlage
oder einer ihrer Komponenten (wie z.B. die Antriebssysteme) grundlegend ändern. Es ist Aufgabe
des Installationstechnikers, für die einzelne Situation entsprechende Sicherheitseinrichtungen
vorzusehen.
CUBIC6L
CUBIC6LG
