Entrematic Ditec CUBIC - Instalación con CUBIC6 L-CUBIC6 LG; Instalación con CUBIC6 TC

76
IP1812ES - 2016-02-05

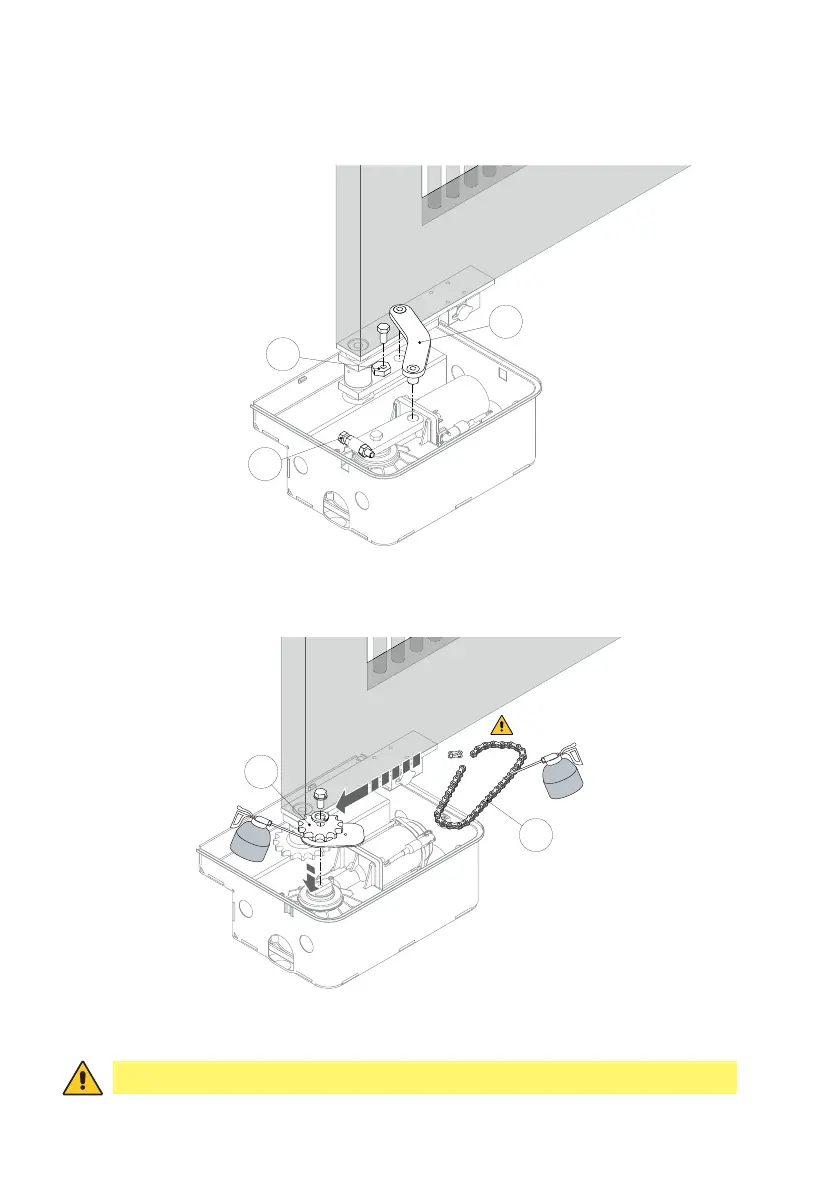

6.6 Instalación con CUBIC6L-CUBIC6LG
Introducir la palanca [A] en el motorreductor, colocar y regular el seguro mecánico [B] y [C], como
indica la figura.
NOTA: el ejemplo de la figura muestra la instalación del motor en la hoja derecha
B
C
A
6.7 Instalación con CUBIC6TC
Introducir el piñón [A] y unir los dos piñones mediante la cadena [B], como indica la figura.
Lubricar la cadena y la palanca, como indica la figura.
B
A
ATENCIÓN: fijar el motor en la caja de cimentación después de haber conectado la cadena.
