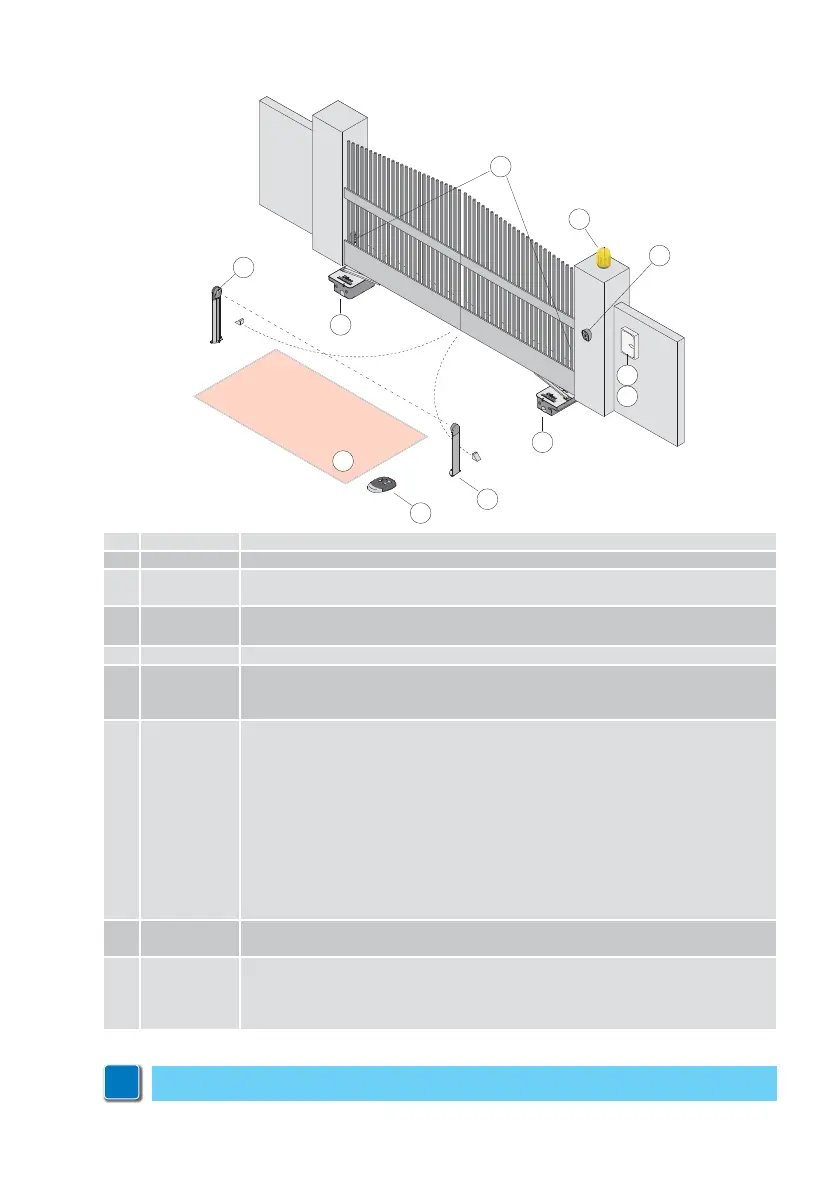

4. Installazione tipo
Rif. Codice Descrizione
1 GOL4 Trasmettitore
2 LAMPH
LAMP
Lampeggiante 24 V=
Lampeggiante 230 V~
3 XEL5
GOL4M
Selettore a chiave
Tastiera radio
4 LAB9 Rilevatore a spira magnetica per controllo passaggio
5E2
LOGICM
VIVAH
Quadro elettronico
6
CUBIC6
CUBIC6H
CUBIC6C
CUBIC6CG
CUBIC6CY
CUBIC6L
CUBIC6LG
CUBIC6TC
CUBIC6SBL
CUBIC6SBD
CUBIC6FM
Motoriduttore 230 V~
Motoriduttore 24 V=
Cassa di fondazione
Cassa di fondazione maggiorata
Cassa di fondazione in acciaio inox
Kit leverismi
Kit leverismi per cassa maggiorata
Kit leverismi a catena
Kit sblocco a leva
Kit sblocco con chiave
Kit finecorsa magnetici
7 XEL2
LAB4
Fotocellule
Fotocellule IP55
A Collegare l’alimentazione ad un interruttore onnipolare di tipo omologato con distanza
d’apertura dei contatti di almeno 3 mm (non fornito).
Il collegamento alla rete deve avvenire su canala indipendente e separata dai collega-
menti ai dispositivi di comando e sicurezza.
i
NOTA: la garanzia di funzionamento e le prestazioni dichiarate si ottengono solo con accessori e
dispositivi di sicurezza DITEC.
