Entrematic Ditec CUBIC - Installation Avec CUBIC6 L-CUBIC6 LG; Installation Avec CUBIC6 TC

44
IP1812FR - 2016-02-05

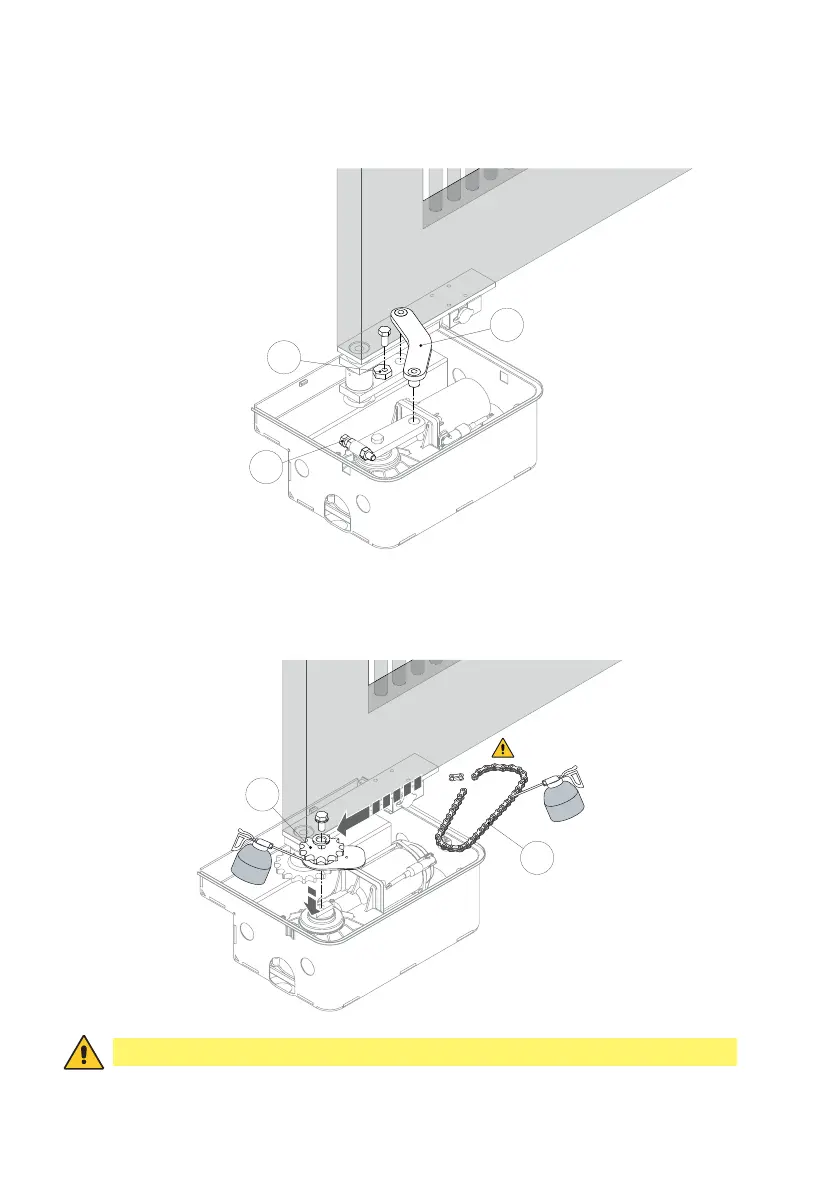

6.6 Installation avec CUBIC6L-CUBIC6LG
Insérer le levier [A] sur le motoréducteur, mettre en place et ajuster l’arrêt mécanique [B] et [C],
de la manière indiquée sur la figure.
REMARQUE : l’exemple de la figure illustre l’installation du moteur sur la porte droite.
B
C
A
6.7 Installation avec CUBIC6TC
Insérer le pignon [A] et unir les deux pignons avec une chaîne [B], de la manière indiquée sur la
figure.
Graisser la chaîne et le système de leviers de la manière indiquée sur la figure.
B
A
ATTENTION: fixer le moteur à la caisse de fondation après avoir raccordé la chaîne.
