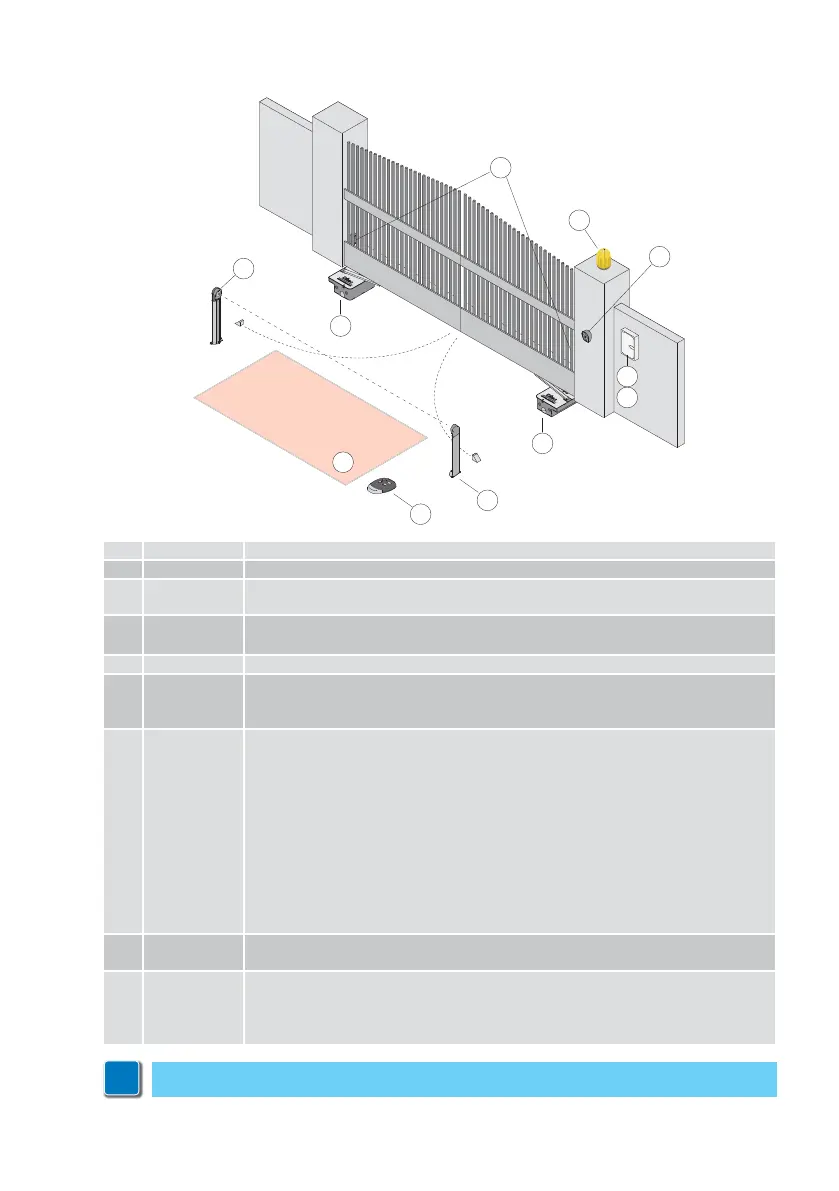

4. Instalación tipo
Ref. Código Descripción
1 GOL4 Emisor
2 LAMPH
LAMP
Luz de destellos 24 V=
Luz de destellos 230 V~
3 XEL5
GOL4M
Selector de llave
Teclado de mando vía radio
4 LAB9 Detector de espira magnética para control de paso
5E2
LOGICM
VIVAH
Cuadro electrónico
6
CUBIC6
CUBIC6H
CUBIC6C
CUBIC6CG
CUBIC6CY
CUBIC6L
CUBIC6LG
CUBIC6TC
CUBIC6SBL
CUBIC6SBD
CUBIC6FM
Motorreductor 230 V~
Motorreductor 24 V=
Caja de fundación
Caja de fundación aumentada
Caja de fundación acero inox
Kit palancas
Kit palancas aumentado
Kit palancas de cadena
Kit desbloqueo de palanca
Kit desbloqueo con llave
Kit final de carrera magnéticos
7 XEL2
LAB4
Fotocélulas
Fotocélulas IP55
A Conecte la alimentación a un interruptor bipolar de tipo homologado con una distancia
de apertura de los contactos de al menos 3 mm (no suministrado).
La conexión a la red se debe realizar a través de una canaleta independiente y separa-
da de las conexiones de los dispositivos de mando y seguridad.
7
1
7
6
6
7
2
3
4
5
A
i
NOTA: la garantía de funcionamiento y las prestaciones declaradas sólo se obtienen con accesorios
y dispositivos de seguridad DITEC.
