Entrematic Ditec CUBIC - 4 Instalação Tipo

89
IP1812PT - 2016-02-05

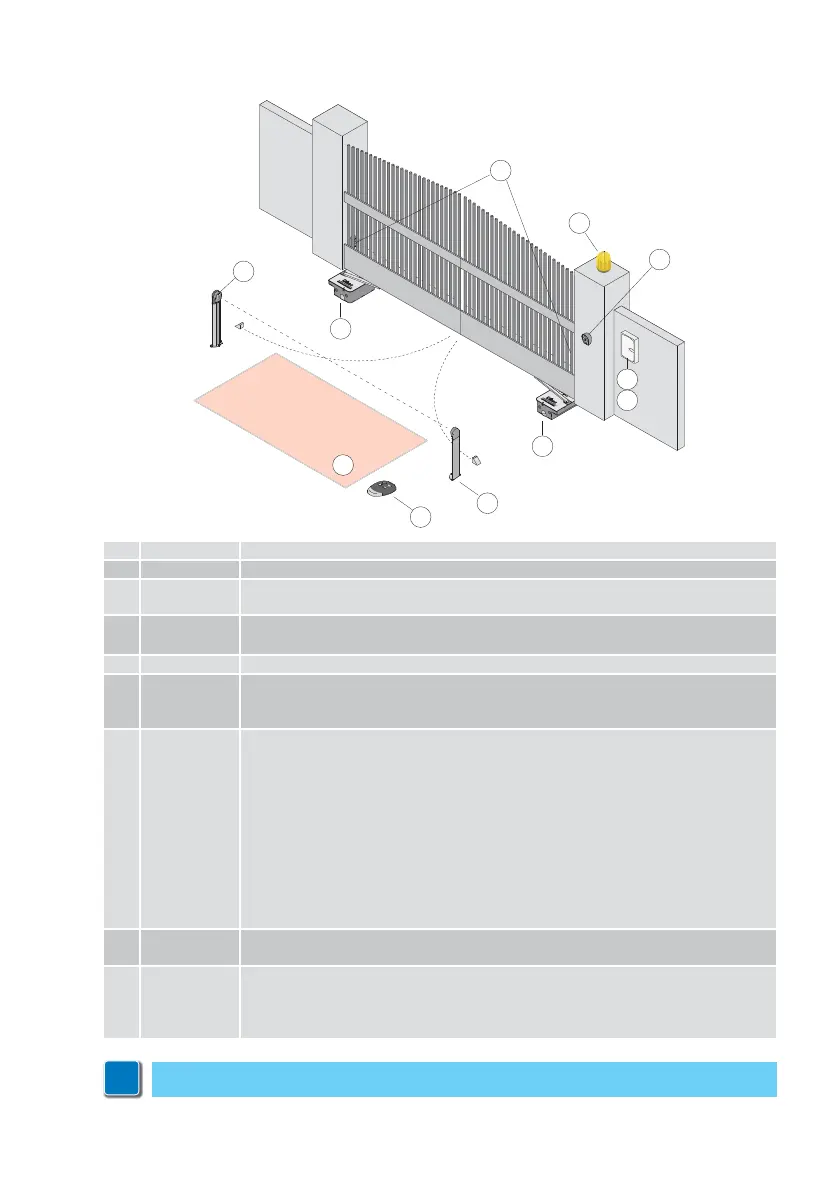

4. Instalação tipo
Ref. Código Descrição
1 GOL4 Rádio controlo
2 LAMPH
LAMP
Lâmpada sinalizadora 24 V=
Lâmpada sinalizadora 230 V~
3 XEL5
GOL4M
Selector de chave
Teclado de comando via rádio
4 LAB9 Detector de espiral magnético para controlo de passagem
5E2
LOGICM
VIVAH
Quadro eléctronico
6
CUBIC6
CUBIC6H
CUBIC6C
CUBIC6CG
CUBIC6CY
CUBIC6L
CUBIC6LG
CUBIC6TC
CUBIC6SBL
CUBIC6SBD
CUBIC6FM
Moto-redutor 230 V~
Moto-redutor 24 V=
Caixa de fundação
Caixa de fundação majorada
Caixa de fundação aço inoxidável
Kit sistemas de alavancas
Kit sistemas de alavancas majorado
Kit sistemas com corrente
Kit desbloqueio de alavanca
Kit desbloqueio com chave
Kit fins-de-curso magnéticos
7 XEL2
LAB4
Foto-células
Foto-células IP55
A Ligar a alimentação a um interruptor unipolar de tipo homologado com distância de
abertura dos contactos de pelo menos 3 mm (não fornecido).
A ligação à rede deve ser feita em canal independente e separada das ligações aos
dispositivos de comando e segurança.
7
1
7
6
6
7
2
3
4
5
A
i
NOTA: a garantia de funcionamento e as performances declaradas obtêm-se somente com acessórios
e dispositivos de segurança DITEC.
