IP1812IT - 2016-02-05
3. Dati tecnici
CUBIC6 CUBI6H CUBIC6HV
Alimentazione 230 V~ 50 Hz 24 V
24 V
Assorbimento 1,5 A 12 A 12 A
Coppia 340 Nm 340 Nm 220 Nm
Condensatore 10 µF - -
Tempo di apertura 18 s/90° 12÷25 s/90° 6÷13 s/90°
Apertura massima 110°-180° (vedi pag. 10) 110°-180° (vedi pag. 10) 110°-180° (vedi pag. 10)
Classe di servizio 3 - FREQUENTE 4 - INTENSO 4 - INTENSO
Intermittenza
S2 = 15 min
S3 = 25%
S2 = 30 min
S3 = 50%
S2 = 30 min
S3 = 50%
Temperatura
min -20° C max +55° C
min -35° C max +55° C (con
NIO attivato)
min -20° C max +55° C
min -35° C max +55° C (con
NIO attivato)
min -20° C max +55° C
min -35° C max +55° C (con
NIO attivato)
Grado di protezione IP67 IP67 IP67
Quadro elettronico E2 - LOGICM VIVAH VIVAH

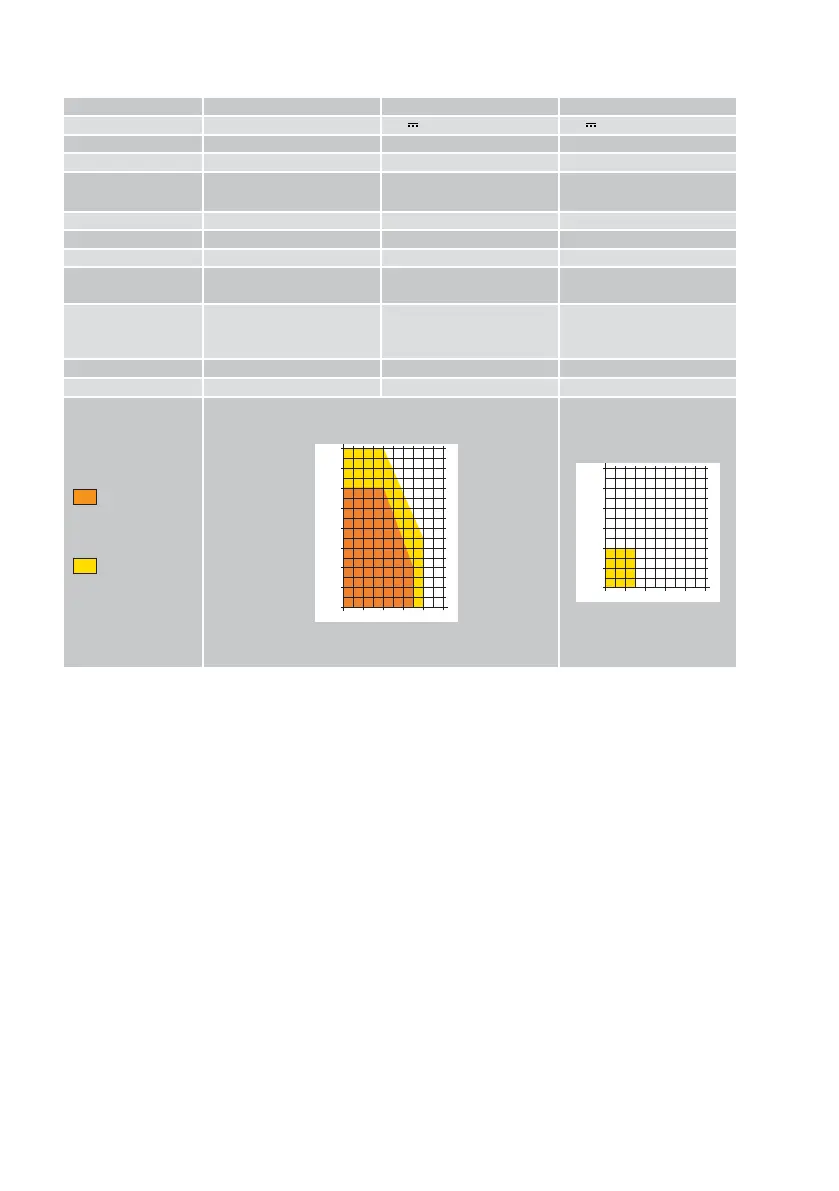

Indicazioni di
utilizzo:
m = lunghezza anta
kg = peso anta
600 kg
700 kg
800 kg
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
600 kg
500 kg
400 kg
300 kg
200 kg
100 kg
m12345
3.1 Indicazioni di utilizzo
Classe di servizio: 3 (minimo 10 anni di utilizzo con 30 cicli/giorno oppure 5 anni con 60 cicli/giorno).
Utilizzo: FREQUENTE (per ingressi di tipo plurifamiliare o piccolo condominiale con uso carraio
o pedonale frequente).
Classe di servizio: 4 (circa 10 anni con 100 cicli/giorno, oppure 5 anni con 200 cicli/giorno).
Utilizzo: INTENSO (Per ingressi condominiali, industriali, commerciali, parcheggi con uso carraio
o pedonale intenso).
- Le prestazioni di utilizzo si riferiscono al peso raccomandato (circa 2/3 del peso massimo
consentito). L’utilizzo con il peso massimo consentito potrebbe ridurre le prestazioni sopra
indicate.
- La classe di servizio, i tempi di utilizzo e il numero di cicli consecutivi hanno valore indicativo.
Sono rilevati statisticamente in condizioni medie di utilizzo e non possono essere certi per
ogni singolo caso.
- Ogni ingresso automatico presenta elementi variabili quali: attriti, bilanciature e condizioni
ambientali che possono modificare in maniera sostanziale sia la durata che la qualità di funzio-
namento dell’ingresso automatico o di parte dei suoi componenti (fra i quali gli automatismi).
E’ compito dell’installatore adottare coefficienti di sicurezza adeguati ad ogni particolare
installazione.
CUBIC6L
CUBIC6LG
