134
IP2160PT - 2017-04-12

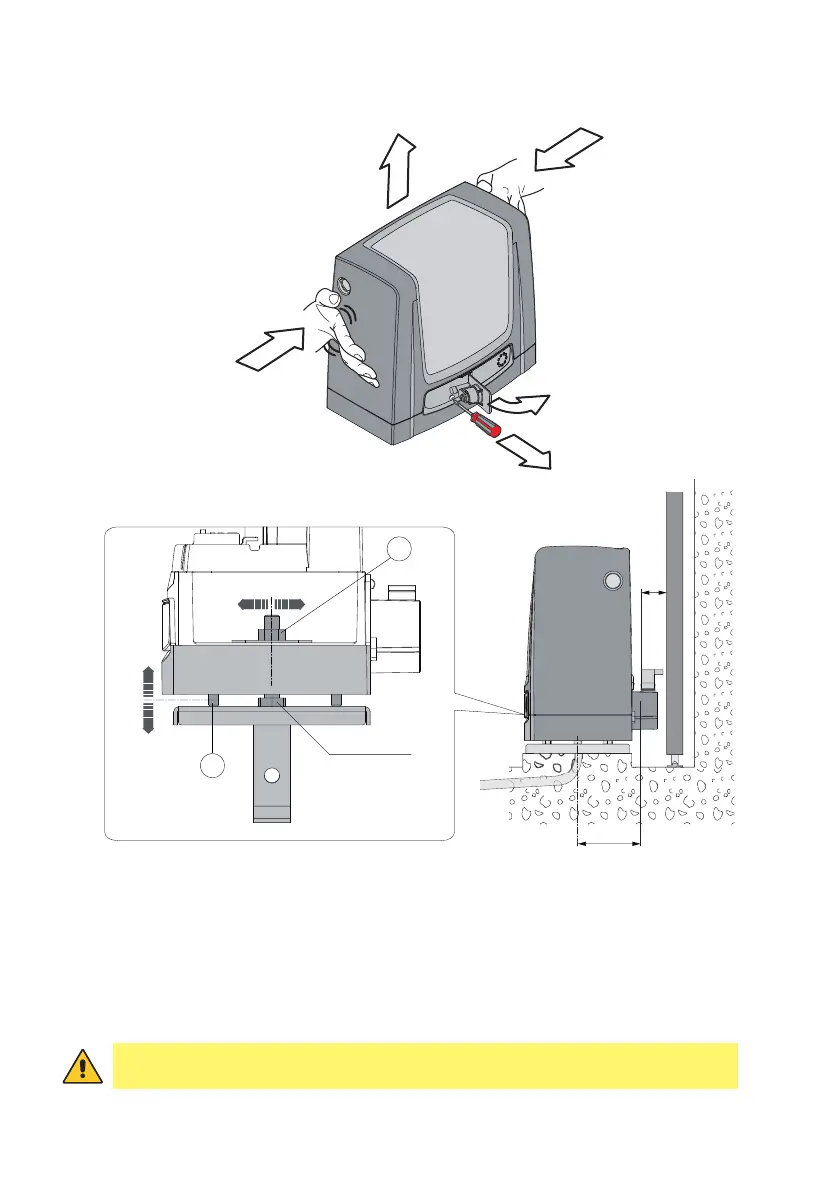

- Desbloqueie o moto-redutor [1] (veja as INSTRUÇÕES DE USO). Desenrosque o parafuso frontal
[2], retire o cárter, fazendo pressão lateralmente [3-4].
- Proceda ao assentamento do moto-redutor na chapa de base.
- Ajuste o moto-redutor em horizontal fazendo-o deslizar nas fendas da base do redutor, em
vertical com os quatro parafusos de nivelamento [A].
NOTA: na regulação em vertical manter o moto-redutor em posição ligeiramente elevada em
relação à chapa de base, para consentir a fixação da cremalheira e eventuais ajustes sucessivos.
- Após ter feito os ajustes, fixe o moto-redutor com os parafusos [B].
7.3 Instalação moto-redutor
ATENÇÃO: o moto-redutor deve ser apropriadamente levantado do chão para evitar
inundações.
X
105
-15 +10
±5
A
B
M12-low type
M12
3
3
2
4
1
