68
IP2160FR - 2017-04-12
Effectuer les opérations et les vérifications suivantes tous les 6 mois, en fonction de l'intensité
d'utilisation de l'automatisme.
Couper l’alimentation 230 V~ et les batteries (si présentes) et débloquer le motoréducteur :
- Contrôler visuellement si le portail, les pattes de fixation et la structure existante offrent une
robustesse mécanique suffisante et s’ils sont en bon état.
- Contrôler l’alignement portail-motoréducteur et la distance (2-3 mm) entre la gorge du pignon
et la crête de la crémaillère.
- Nettoyer les rails de roulement des galets, la crémaillère et le pignon du motoréducteur, et
graisser légèrement la crémaillère et le pignon du motoréducteur. Vérifier à la main si le portail
roule bien, sans frottements.
Remettre l’alimentation 230 V~ et batteries (si présentes) et bloquer le motoréducteur :
- Vérifier le fonctionnement des fins de course.
- Vérifier les réglages de force.
- Contrôler le bon fonctionnement de tous les dispositifs de commande et de sécurité.
REMARQUE : pour les pièces de rechange, se reporter au catalogue spécifique.
9. Plan d’entretien ordinaire
i
i

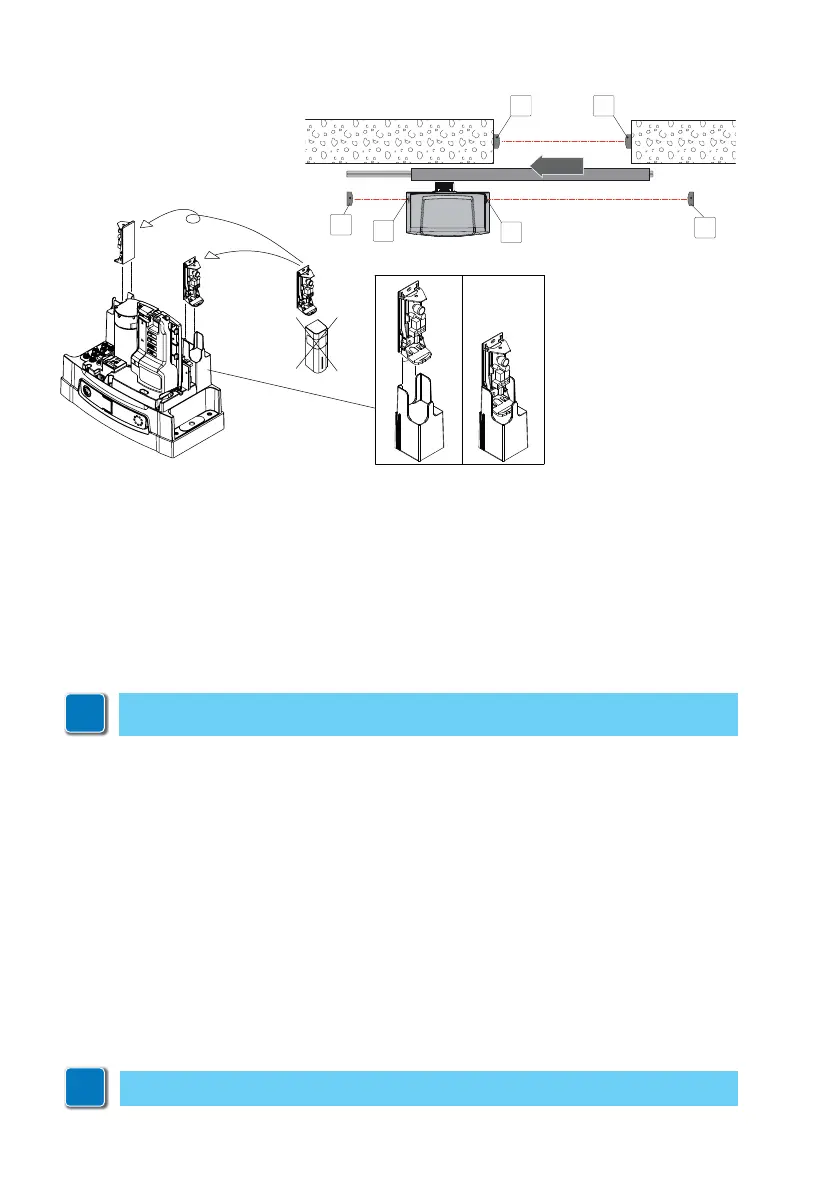

8.1 Installation cellule photoélectrique interne
Il est possible d'installer des cellules photoélectriques supplémentaires dans le carter de Ditec
NEOS, pour la protection aussi bien du mouvement de fermeture que du mouvement d'ouverture,
en utilisant la cellule photoélectrique LIN2.
Monter un récepteur (RX) ou un émetteur (TX) comme indiqué dans la figure.
L’installation des cellules photoélectriques doit respecter les prescriptions des normes EN12453
et EN12445.
ATTENTION : le récepteur (RX) et l'émetteur (TX) peuvent également être installés à des hauteurs
différentes (différence maximale de 300 mm).
Raccordements électriques
Raccorder le contact NF de la cellule photoélectrique aux contacts de sécurité du tableau électronique.
Pour plus d'informations, consulter le manuel d'installation de la cellule photoélec-
trique.
LIN2
OPENING
TX
TX
TX
RX
RX
RX
