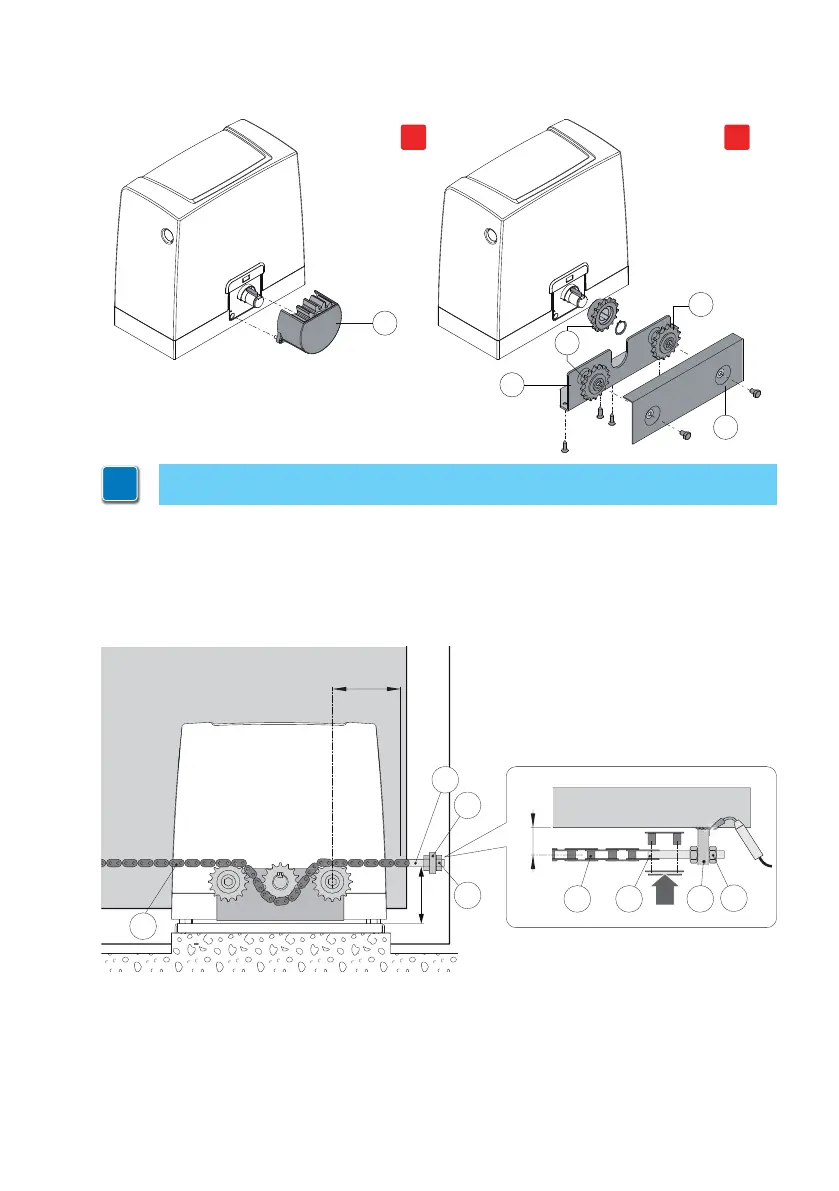

- Débloquer le motoréducteur (voir le mode d'emploi).
- [1] Enlever le pignon [12].
- [2] Fixer la plaque porte-pignons [A] sur le motoréducteur.
- Insérer les pignons [B] comme indiqué sur la figure.
- [3] Faire passer manuellement la chaîne entre les pignons.
- Fixer la plaque de couverture [C].
2
A
B
B
C
REMARQUE : Installer le kit traction de chaîne avant de fixer le motoréducteur à la plaque
de base.
7.7 Installation du kit de traction par chaîne
i
- Placer manuellement le vantail en position d’ouverture et fixer les pattes [D] sur le vantail,
comme indiqué sur la figure.
- Relier la chaîne [E], montée précédemment sur le motoréducteur, au tendeur [F] et la fixer sur
la patte [D].
- Fixer la patte [D] sur le côté opposé du portail. Relier la chaîne [E] au tendeur [H] et la fixer
min 50
40
90
E F D
G
E
F
G
D
