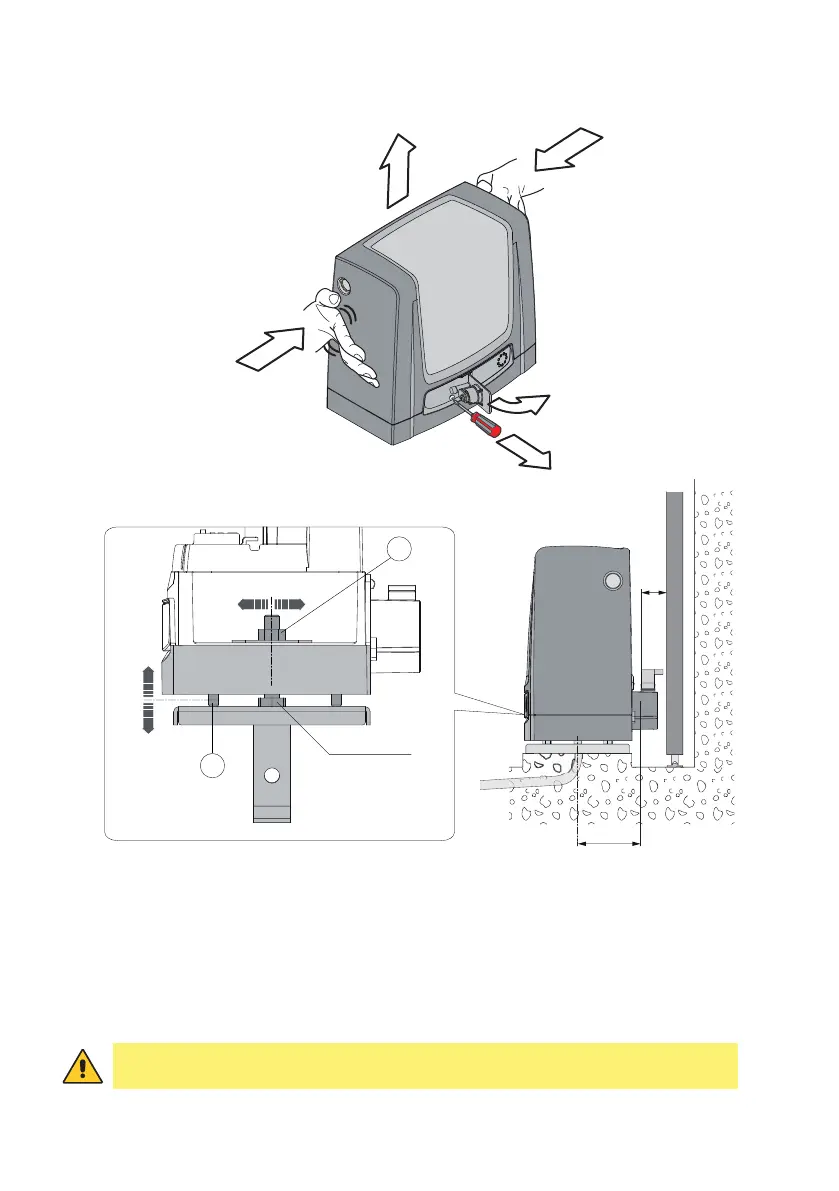

- Débloquer le motoréducteur [1] (voir MODE D'EMPLOI). Dévisser la vis frontale [2] et retirer le
carter en appuyant latéralement [3-4].
- Poser le motoréducteur sur la plaque de base.
- Régler le motoréducteur à l’horizontale en le faisant coulisser sur les fentes de l’embase du
réducteur, à la verticale à l’aide des quatre vis de mise à niveau [A].
REMARQUE : lors du réglage vertical, maintenir le motoréducteur légèrement rehaussé par
rapport à la plaque de base pour permettre la fixation de la crémaillère, puis régler si nécessaire.
- Ajuster les réglages, fixer le motoréducteur à l'aide des vis [B].
7.3 Installation du motoréducteur
ATTENTION : le motoréducteur doit être bien levé du sol afin d’éviter toute inondation.
