epro MMS 6950 W - DOPS; DAPS System Connection Diagrams; Supply Voltages DC1 to DC7

Operating Kit MMS 6950 W Page 28
Hardware Installation DOPS and DAPS

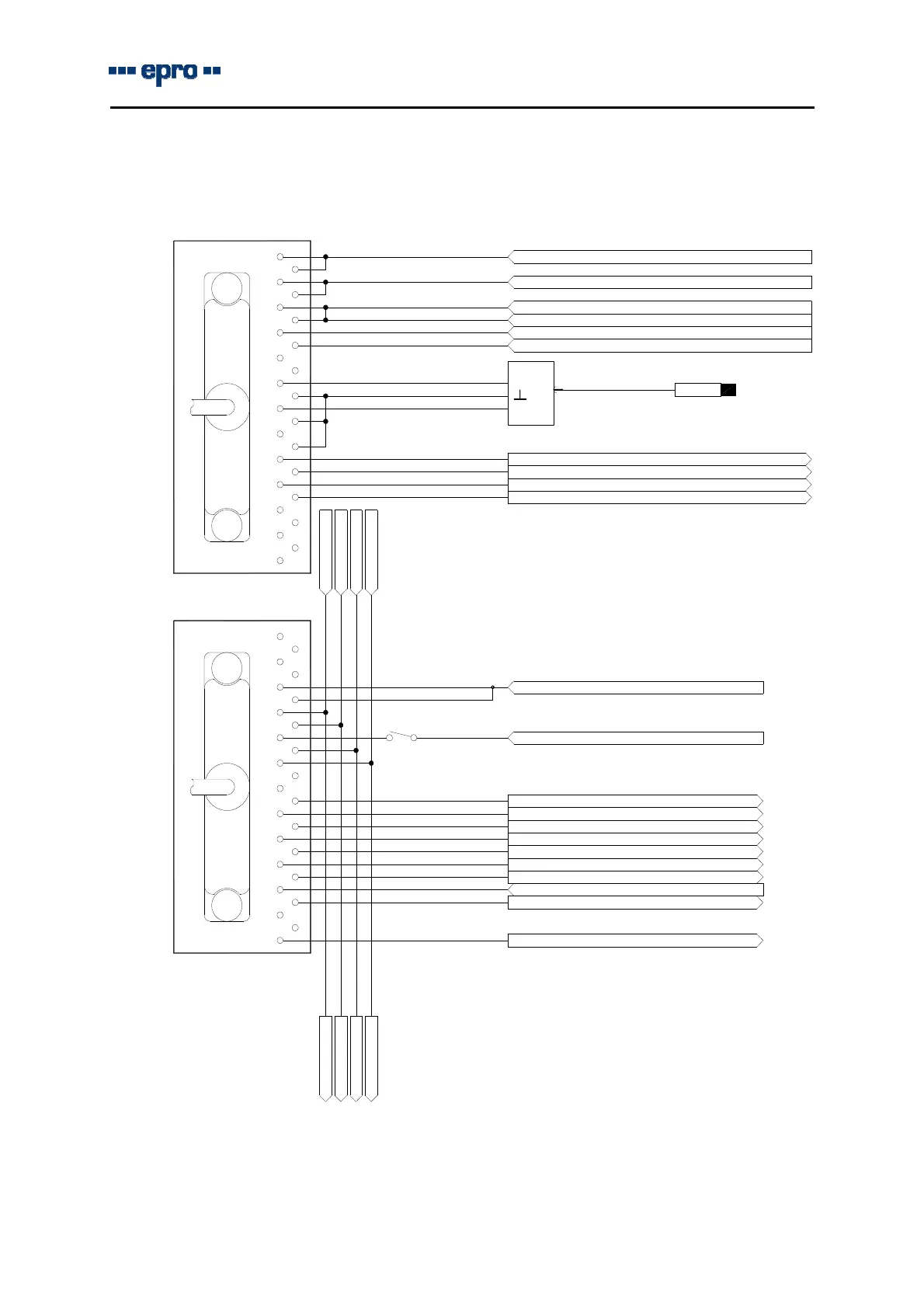

DOPS System, Anschlüsse Kanal B
TTL Impuls, nur für Messzwecke
2*)
Der Channel Clear Ausgang kann in Ruhestrom
oder in Arbeitsstrom konfiguriert werden.
Ruhestrom: Channel Clear Funktion
Arbeitsstrom: Störmeldefunktion
Data B; 24 V / 24 mA; kurzschlussfest
n>110% Trip B; 24 V / 24 mA; kurzschlussfest
n>90% B; 24 V / 24 mA; kurzschlussfest
n<300 U/min B; 24 V / 24 mA; kurzschlussfest
n<4 U/min B; 24 V / 24 mA; kurzschlussfest
Stillstand B; 24 V / 24 mA; kurzschlussfest
Iout 1- B; galvanisch getrennt
Iout 1+ B; galvanisch getrennt
Iout 2+ B; galvanisch nicht getrennt
Iout 2- B; galvanisch nicht getrennt (GND)
S2 Prüfwert Freigabe Kanal B
Channel Clear B; 24 V / 24 mA; kurzschlussfest 2*)
DC7 +24 V Versorgungsspannung Impulsausgang B
Impulsausgang B max. 48 V/24 mA
GND 6; Bezugsmasse Steuersp. Freigaben
8
24
25
22
23
21
12
13
10
11
9
C
D
9
/
1
8
C
D
9
/
4
C
D
9
/
1
7
C
D
9
/
6
CD 7 - Kanal B,
Digitalsignale
CD 6 - Kanal B, Analogsignale
14
15
17
16
20
21
19
18
22
24
25
23
14
16
18
20
19
17
15
4
6
7
5
2
3
1
13
11
12
10
9
8
7
6
5
4
3
1
2
S2
C
D
5
/
1
8
C
D
5
/
1
7
C
D
5
/
4
C
D
5
/
6
OUT
CON 0..
-24 V
Drehzahlsensor Kanal B
+24 V DC 6; Steuerspannung Freigaben
+24 V DC 1; Versorgungsspannung Module
+24 V DC 2; Versorgungsspannung Module
GND 1; Bezugsmasse Module
GND 2; Bezugsmasse Module
+24 V DC 4; Steuerspannung
GND 4; Bezugsmasse Steuerspannung
