Operating Kit MMS 6950 W Page 43
Hardware Installation DOPS and DAPS
DAPS System, Anschlüsse Kanal C
OUT1 - 6
Die Ausgänge sind beliebig parametrierbar, und
können sowohl in Ruhe- als auch in Arbeitsstrom
betrieben werden.
3*)
Der Channel Clear Ausgang kann in Ruhestrom
oder in Arbeitsstrom konfiguriert werden.
Ruhestrom:
Channel Clear Funktion
Arbeitsstrom: Störmeldefunktion
Iout 1- C; galvanisch getrennt
Iout 1+ C; galvanisch getrennt
Iout 2+ C; galvanisch nicht getrennt
Iout 2- C; galvanisch nicht getrennt (GND)
S3 Prüfwert Freigabe Kanal C
OUT1 C; 24 V / 24 mA; kurzschlussfest
OUT2 C; 24 V / 24 mA; kurzschlussfest
Channel Clear C; 24 V / 24 mA; kurzschlussfest 3*)
GND 6; Bezugsmasse Steuersp. Freigaben
OUT4 C; 24 V / 24 mA; kurzschlussfest
OUT3 C; 24 V / 24 mA; kurzschlussfest
OUT6 C; 24 V / 24 mA; kurzschlussfest
Trip C; 24 V / 24 mA; kurzschlussfest
8
24
25
22
23
21
12
13
10
11
9
14
15
17
16
20
21
19
18
22
24
25
23
14
16
18
20
19
17
15

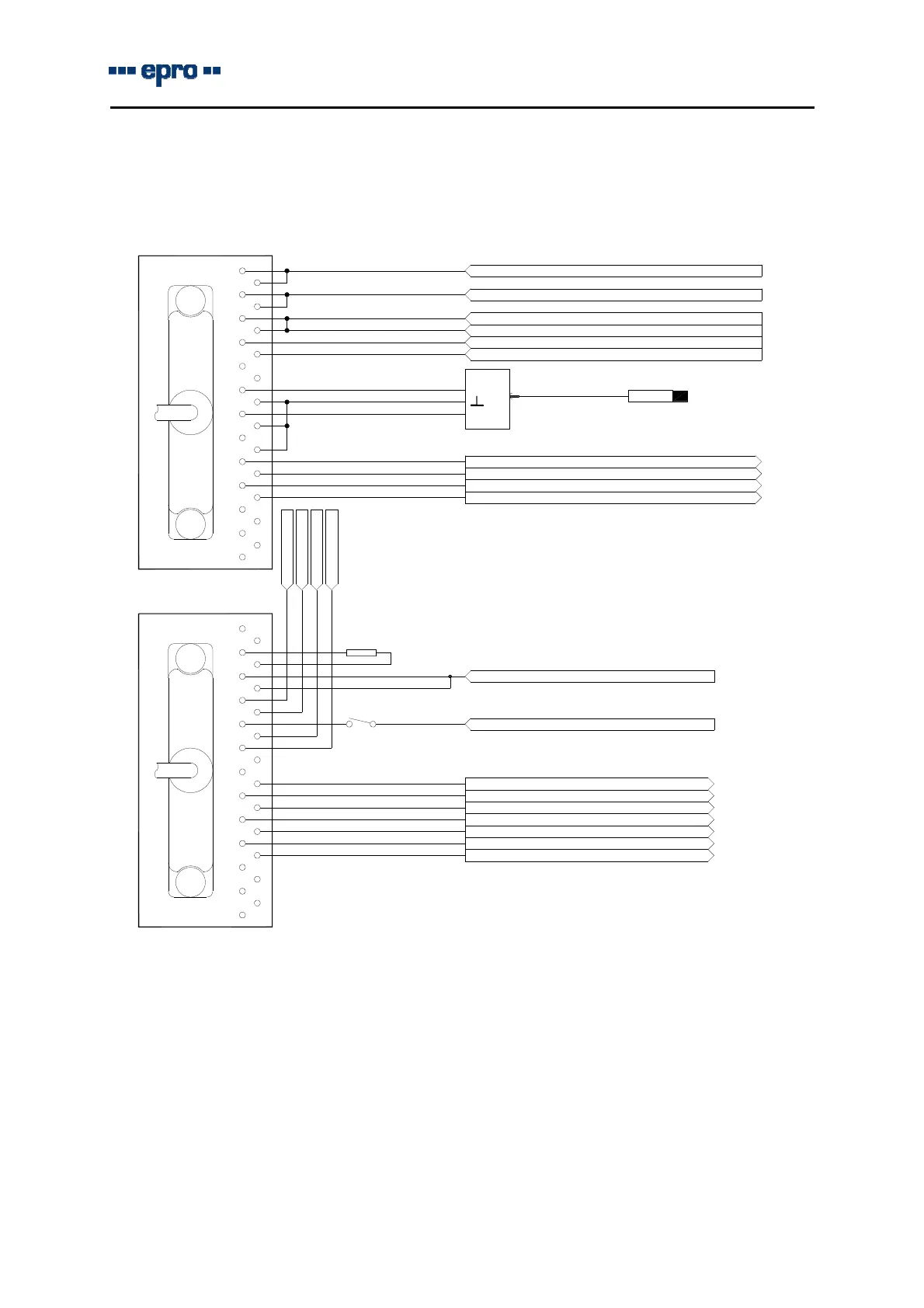

CD 9 - Kanal C,
Digitalsignale
4
6
7
5
2
3
1
13
11
12
10
9
8
7
CD 8 - Kanal C,
Analogsignale
6
5
4
3
1
2
120 Ohm
Abschlusswiderstand RS 485
S3
C
D
7
/
1
8
C
D
7
/
4
C
D
7
/
1
7
C
D
7
/
6
OUT
CON 0..
-24 V
Positionssensor Kanal C
+24 V DC 6; Steuerspannung Freigaben
+24 V DC 1; Versorgungsspannung Module
+24 V DC 2; Versorgungsspannung Module
GND 1; Bezugsmasse Module
GND 2; Bezugsmasse Module
+24 V DC 5; Steuerspannung
GND 5; Bezugsmasse Steuerspannung
