20
Montage des Bräuners Assembling the sunbed
A
B
DC
E
Rückwand aufstellen
Seitenteil Kopfende montieren
● Seitenteil Kopfende ( B ) rechts neben die Rückwand ( A )
stellen, so dass die Hakenverzahnung ineinandergreift.
● Rückwand und Seitenteil mittels Verschlussschiene ( C )
verbinden.
● Rückwand und Seitenteil im oberen Bereich mit zwei
Schrauben KA 6x20 ( D ) und einer Schraube
4,2x9,6 ( E ) verbinden.

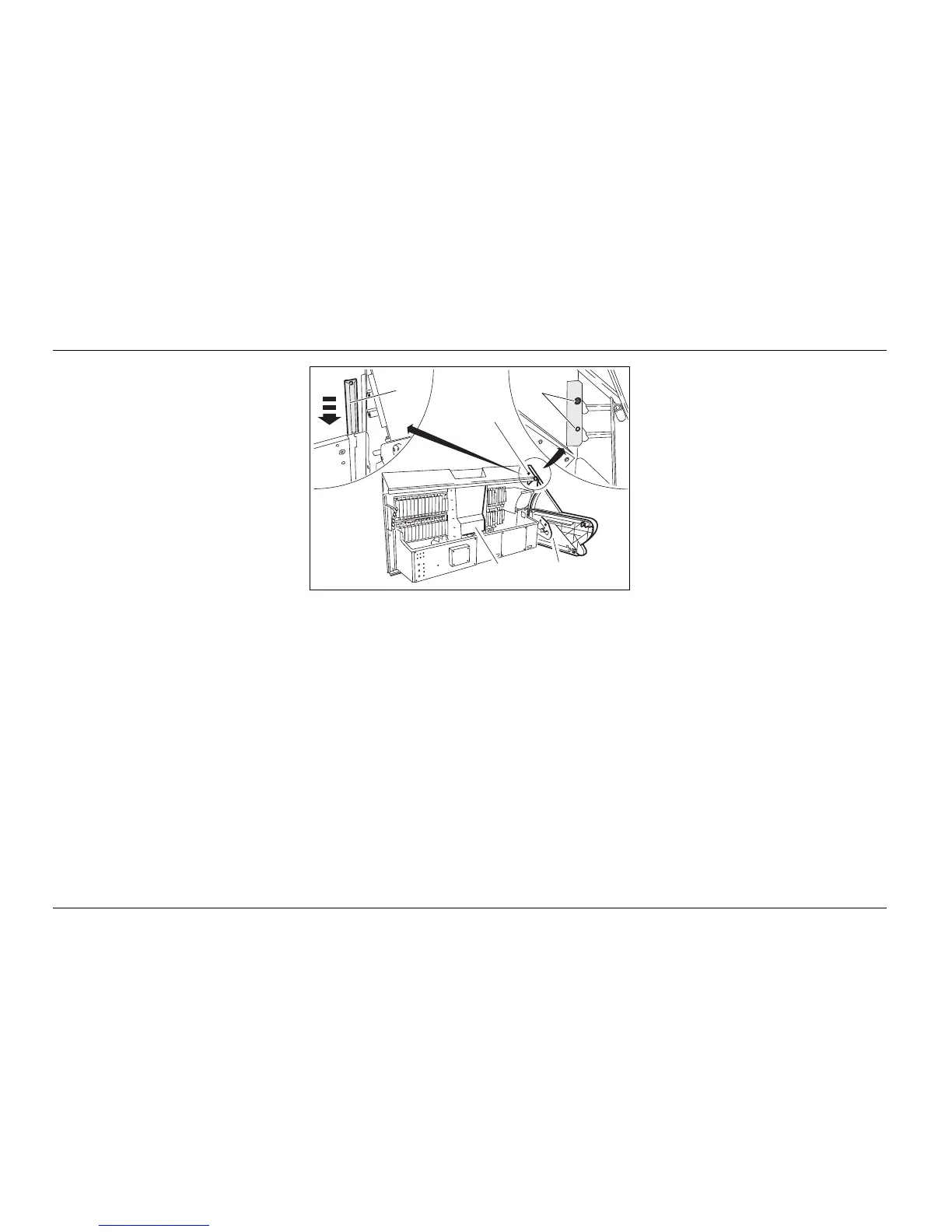

Fig. 27
Installing rear panel
Installing side section at head end
● Position head-end side section ( B ) on the right next to the
rear panel ( A ) so that the hook link engages.
● Connect rear panel and side section using rail ( C ).
● Connect rear panel and side section at the top using two
KA 60x20 screws ( D ) and one 4.2x9.6 screw ( E ).
C
D
E
A
B
