ergoline Classic 450 - Installing Profile Tube

30
Montage des Bräuners Assembling the sunbed
Profilrohr montieren
● Profilrohr ( A ) zwischen den Seitenteilen einsetzen, dabei
Seitenteile etwas auseinanderziehen.
● Profilrohr mit zwei Schrauben KA 6x20 ( B ) mit dem Sei-
tenteil Fußende verbinden.
● Profilrohr mit zwei Schrauben KA 6x20 ( C ) mit dem Sei-
tenteil Kopfende (wie Seitenteil Fußende) verbinden.
● Vormontiertes Gerät auf die endgültige Position schieben.
● Nur bei Geräten mit Klimagerät:
Kondensatbehälter des Klimagerätes in die Halterung am
Profilrohr stellen.
Hinweis
Die Halterung für den Kondensatbehälter an dem
Profilrohr muss vorher montiert sein.

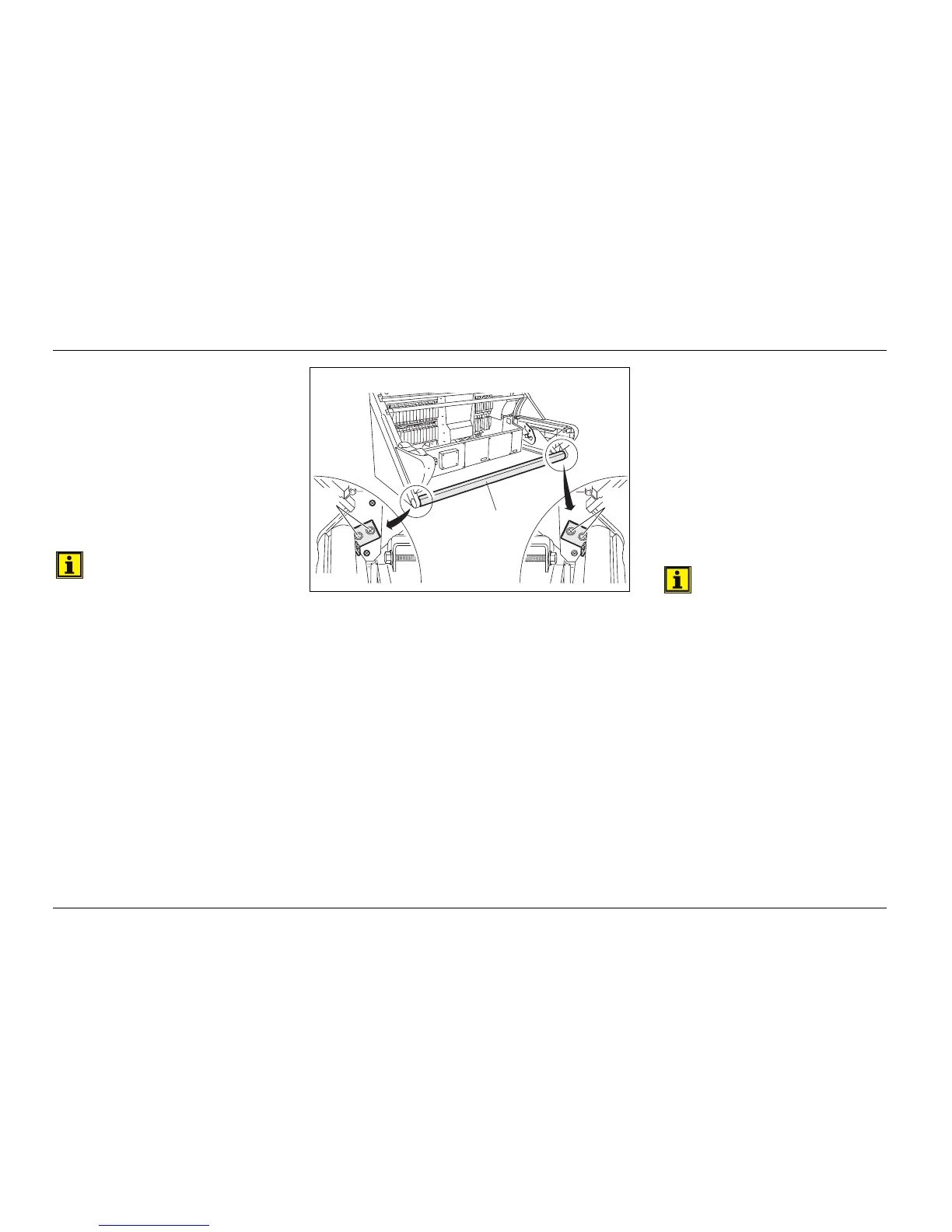

Fig. 41
Installing profile tube
● Position profile tube ( A ) between the side sections, slightly
pulling side sections apart.
● Connect profile tube to foot-end side section using two
KA 60x20 screws ( B ).
● Connect profile tube to head-end side section using two
KA 60x20 screws ( C ) in the same way as at the foot-end
side section.
● Slide pre-assembled unit into final position.
● Only for systems with air-conditioning:
Insert overflow tank for air-conditioning into retainer on
profile tube.
Note
The retainer on the profile tube for the overflow
tank must be assembled in advance.
A
B
C
A
B
C
