ergoline Classic 450 - Installing Front Panel

31
Montage des Bräuners Assembling the sunbed
Frontblende montieren
● Unteren Teil der Frontblende an den Seitenteilen Kopf- und
Fußende mit Schrauben KA6x20 und Unterlegscheiben be-
festigen ( A ).

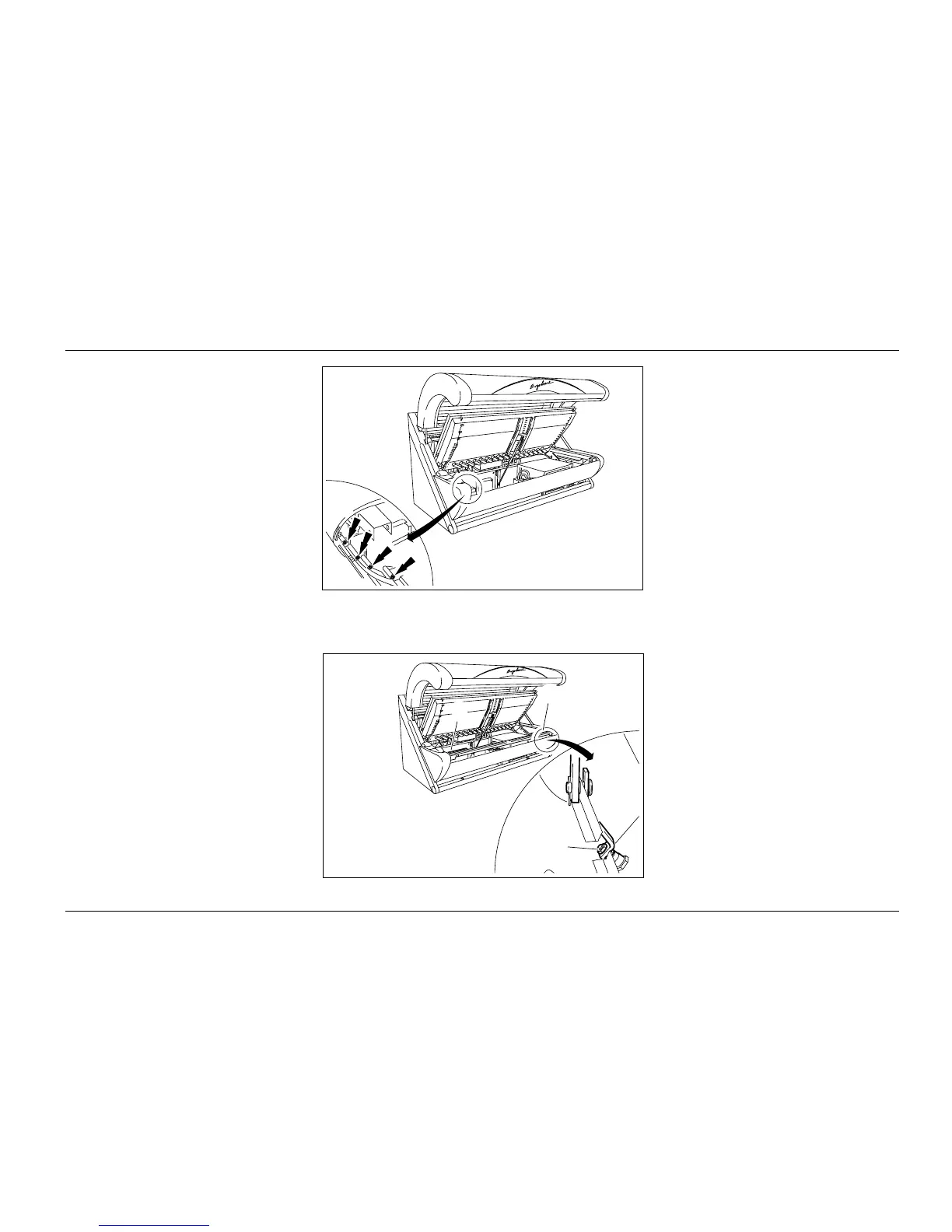

Fig.42
● Längsträger von oben auf die Aufnahmen an den Seitentei-
len Kopf- und Fußende ( B ) stecken.
● Je eine Innensechskantschraube M8x75 von innen durch die
Bohrung an den Aufnahmen der Seitenteile Kopf- und Fuß-
ende stecken und leicht anschrauben.
● Hutschiene zur Befestigung der unteren Lippe mit den Aus-
sparungen nach oben in den Bräuner legen.
● Skt.-Mutter ( C ) zusammen mit Zahnscheibe aufschrauben
und festdrehen.
Fig. 48
Installing front panel
● Attach lower part of front panel to the head and foot-end
side sections using KA60x20 screws ( A ).
● Fit longitudinal supports from above onto the mounts at the
head and foot-end side sections ( B ).
● From the inside, fit one M8x75 Allen screw through the hole
at the mounts on the head and foot-end side sections, and
tighten slightly.
● Insert metal retainer for mounting the lower lip with notch
upwards into the sunbed.
● Fit nut ( C ) together with serrated washer and tighten.
Fig. 43
A
C
B
B
