ergoline Classic 450 - Warm Air Recovery System Installation

44

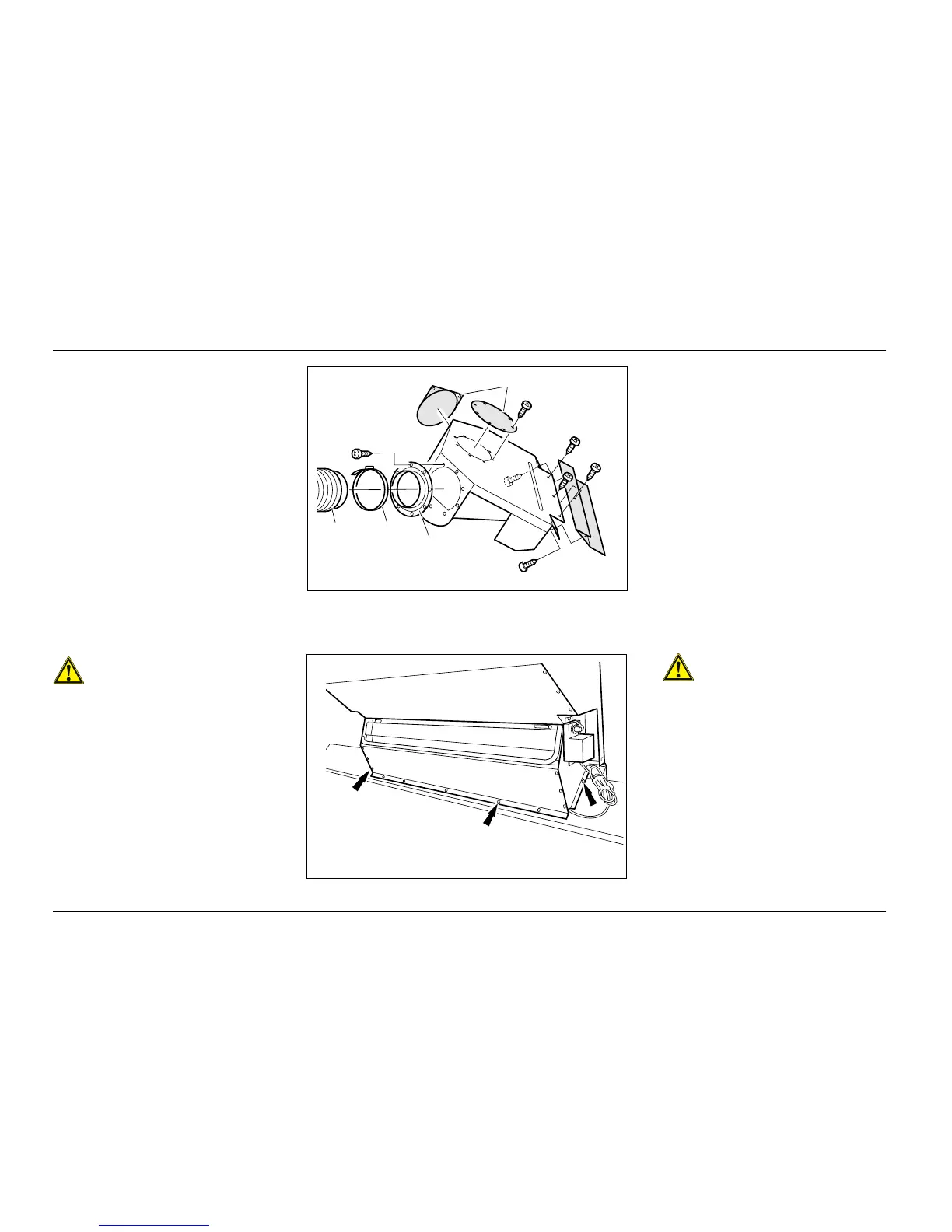

Warmluftrückführung montieren Installing warm air recovery system
Haube demontieren
Vormontierte Abdeckungen ( A ) der Warmluftrückführung ent-
sprechend der Studioanforderungen umbauen.
● Rohrstutzen ( B ) mit 8 Schrauben 4,2x9,5 anschrauben.
● Abluftschlauch ( D ) auf Rohrstutzen aufstecken und mit
Rohrschelle ( C ) sichern.
Achtung!
Eine Decke auf das Oberteil legen, um Beschädigun-
gen durch die Warmluftrückführung zu vermeiden.
● Warmluftrückführung auf die Abdeckung-Rückwand setzen,
dabei Zuleitung vom Getriebemotor durch die seitliche Öff-
nung nach innen verlegen und aufstecken.
● Warmluftrückführung mit sieben Schrauben an der Abde-
ckung-Rückwand anschrauben.
Fig. 62
N
55M
A
B
CD
Dismantle the hood
Modify pre-fitted covers ( A ) on the warm air recovery system
to suit salon requirements.
● Attach flange ( B ) with eight 4.2x9.5 screws.
● Fit air extraction hose ( D ) to flange and secure with pipe
clip ( C ).
Attention!
Place a cover on the canopy to avoid damage by
the warm air recovery system
● Position warm air recovery system on rear panel cover.
Route the gear motor supply lead through the side aperture
to the inside and connect.
● Attach warm air recovery system to rear panel cover using
seven screws.
Fig. 61
