4
Demontage des Bräuners Disassembling the sunbed
Allgemeine Information
Vorsicht, elektrische Spannung!
Vor Beginn der Demontage ist zu prüfen, ob die
Anschlussleitung spannungsfrei ist
Der Bräuner wird normalerweise komplett montiert geliefert.
Eine Demontage des Gerätes ist nur notwendig, falls es die
örtlichen Gegebenheiten erfordern (z.B. Transport in höhere
Etagen, Größe der Durchgänge, Zugänglichkeit der Räume
u.ä.). Folgen Sie bei der Montage genau den Schritten dieser
Anleitung.
Werkzeug
Für die Demontage/ Montage wird folgendes Werkzeug benö-
tigt:
Schraubendreher Nr. 2
Schraubendreher für Kreuzschlitzschrauben Nr. 2 und 3
Skt.-Winkelschraubendreher für Innensechskantschrauben
SW 4 und SW 6
Doppel-Maulschlüssel SW 17x19mm
Doppelratschen-Ringschlüssel SW 17x19mm (Teile-Nr.
51725)
Montageschiene (Teile-Nr. 32585, 2x)
Nachrüstsatz zur Montageschiene (Teile-Nr. 77054)
Montagestütze (Teile-Nr. 75350)

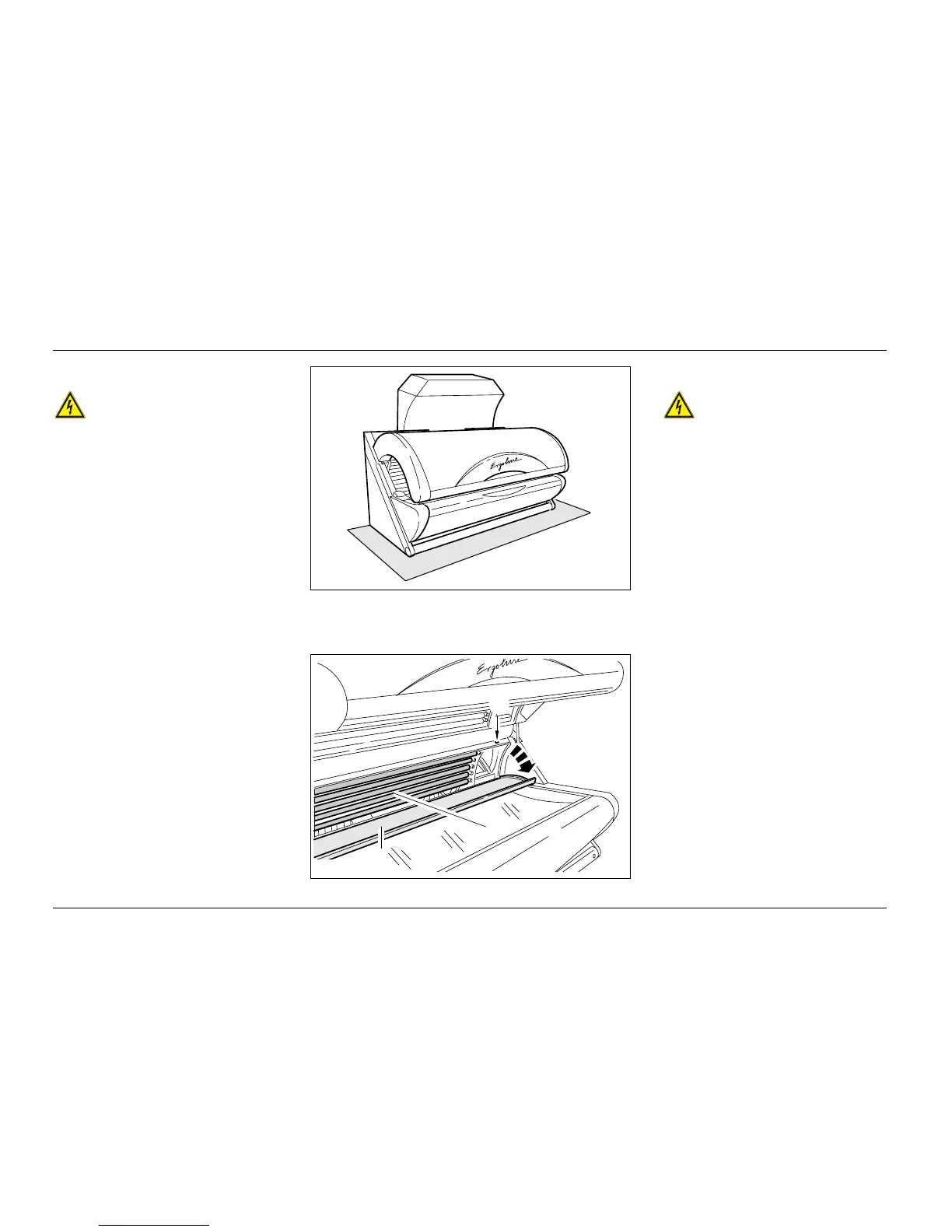

Fig. 01
B
C
A
Fig. 02
UV-Niederdrucklampen im Seitenteil ausbauen
Acrylglasscheibe ( C ) vom Profihalterrahmen durch Her-
ausdrehen der Schrauben ( A ) lösen.
Acrylglasscheibe ( C ) herunterklappen.
Schrauben an den Lampenabdeckungen von Kopf- und Fuß-
ende lösen und herausnehmen.
UV-Niederdrucklampen ( B ) um 90° in die Rasterung
drehen und herausnehmen.
General information
Caution, electrical voltage!
Before beginning disassembly work, ensure that
the power supply cable is not live.
As a rule, the sunbed comes supplied fully assembled.
Disassembly of the equipment is only necessary if local
circumstances so demand (e.g. transport to upstairs floors, size
of doorways, difficulty of access to rooms, etc.). When
carrying out disassembly work, follow the steps described in
this instruction manual precisely.
Tools
For disassembly/assembly work, the following tools are
required:
No. 2 screwdriver
No. 2 and 3 screwdrivers for recessed head screws
hexagon-socket offset screw key size 4 and size 6
double-ended open-jawed wrench, 17x19mm
reversible ratchet ring wrench, 17x19mm (Part No.
51725)
mounting rail (Part No. 32585, 2x)
retrofit kit for mounting rail (Part No. 77054)
assembly support (Part No. 75350)
UV-Removing UV low-pressure lamps in side section
Release acrylic panel ( C ) from holding frame by
removing screw ( A ).
Fold down acrylic panel ( C ).
Remove screws on lamp covers at head and foot ends.
Turn UV low-pressure lamps ( B ) through 90° in the
socket and remove.
