ergoline Classic 450 - Disconnecting the Control Unit

7
Demontage des Bräuners Disassembling the sunbed

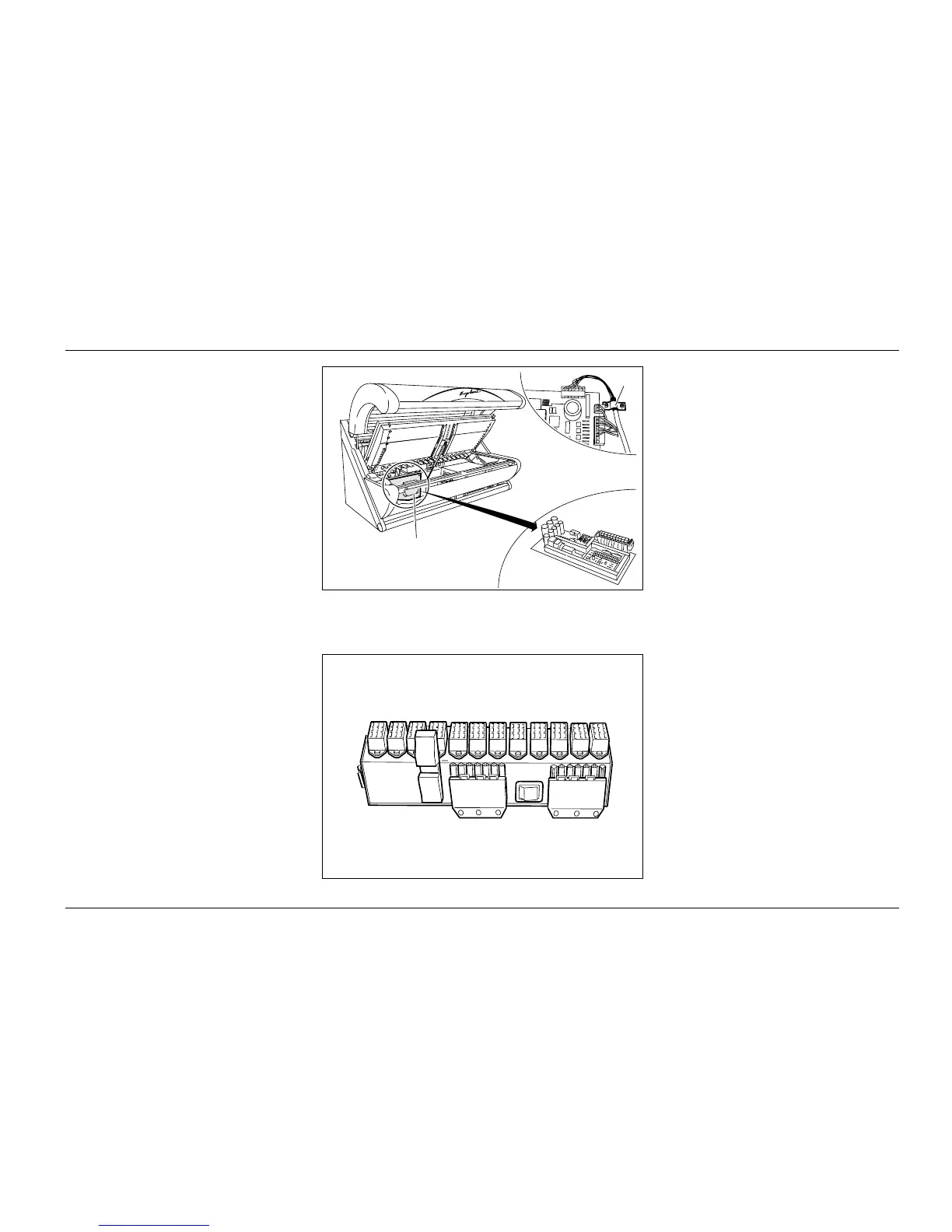

Fig. 08
Steuereinheit abklemmen
● Abdeckung ( A ) abbauen.
● Stecker X 10 abziehen und Blechschelle ( B ) lösen.
● 2poligen-Stecker der Fühlerleitung von Platine Stecker
X 9, Kontakt 1 und 2 abziehen.
● Leitungen durch die Kabeldurchführung zurückschieben.
● Abdeckung ( A ) wieder anbauen.
● Steuereinheit nach Lösen von zwei Schrauben an der Vor-
derseite Steuereinheit herunterklappen.
● Kabelstecker der einzelnen Komponenten von der Buchsen-
leiste abziehen.
● Kabelbinder entfernen.
● Steuereinheit hochklappen und an der Rückwand mit zwei
Schrauben wieder befestigen.
Fig. 07
Disconnecting control unit
● Remove cover ( A ).
● Disconnect plug X 10 and release metal clip ( B ).
● Disconnent two-pin sensor lead from circuit board plug X9,
contacts 1 and 2.
● Push leads back through cable gland.
● Re-fit cover ( A ).
● Undo two screws at front of control unit and fold down
control unit.
● Disconnect cable plugs for the various components from
socket connector.
● Remove cable ties.
● Fold up control unit and re-secure to rear panel using two
M6x20 screws.
