42
● Kondensatschlauch ( A ) der Kondensatpumpe mit dem
Rohrstutzen ( D ) verbinden.
● Klimakanal ( C ) an vorgesehener Position einsetzen und am
oberen Rand des Klimagerätes mit zwei Schrauben 4,2x9,5
befestigen.
Hinweis
Die Tabelle auf Seite 41 beachten.
● Dichtung entfernen.
● Adapterkanal montieren.
● Dichtung wieder aufstecken.

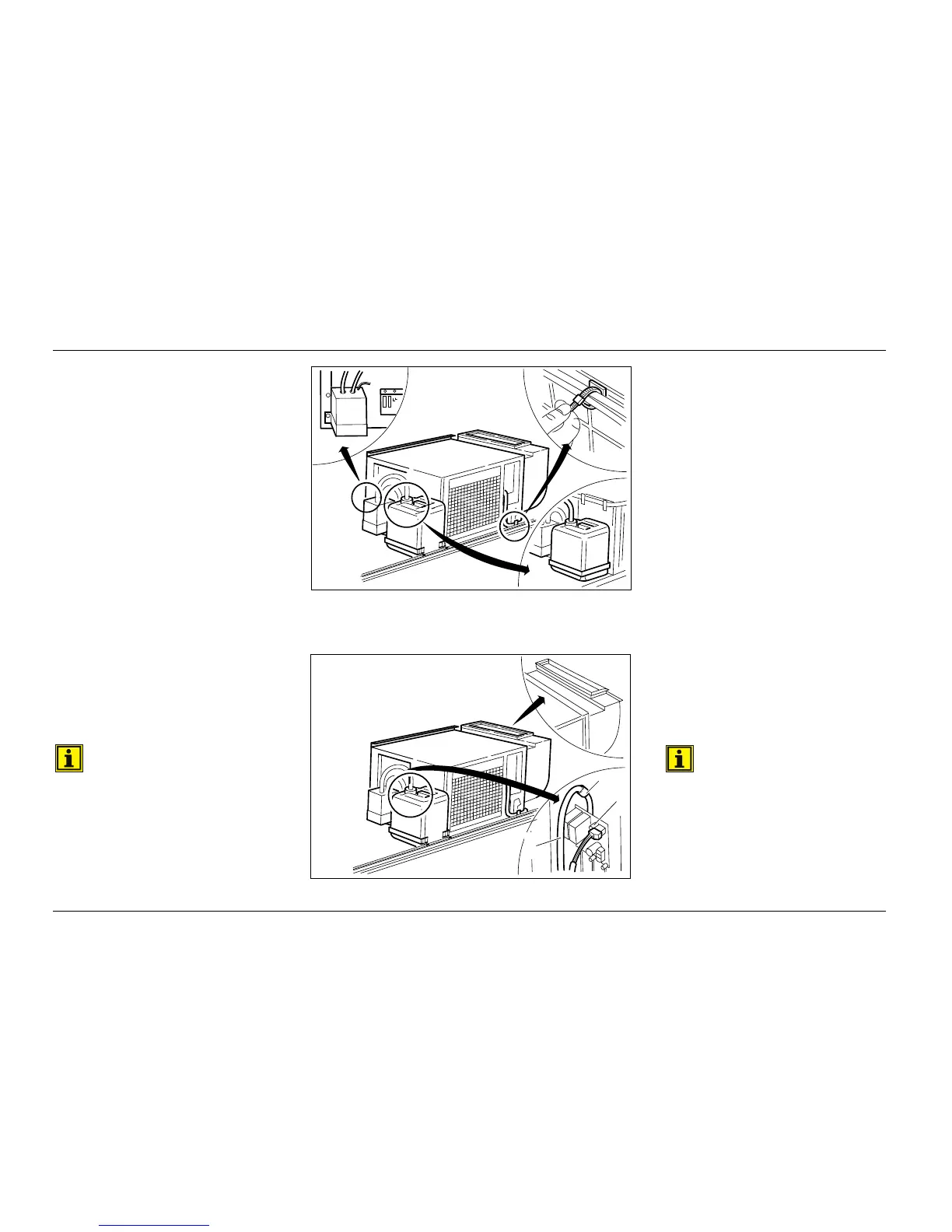

Fig. 58
Fig. 58
A
B
C
The following components must be fitted to the air conditioning
system at the appropriate positions:
● Secure condensation pump with two 4.2x9.5 screws ( A ).
● Route cable to the right and along the rear of the air
conditioning system ( B ).
● Connect condensation hose ( A ) for condensation pump
to flange ( D ).
● Fit air conditioning duct ( C ) at intended position und
secure with two 4.2x9.5 screws at the upper edge of the air
conditioning system.
Note
Refer to table on page 41.
● Remove seal.
● Install adapter duct.
● Re-fit seal.
C
D
B
A
An den vorgesehenen Stellen sind am Klimagerät anzubringen:
● Kondensatpumpe mit zwei Schrauben 4,2x9,5
befestigen ( A ).
● Kabel hinten rechts am Klimagerät entlang
führen ( B ).
Klimagerät nachrüsten Retrofitting air conditioning system
