1) Sfilare lo strumento dalla custodia.
2) Per le uscite 1 e 2, selezionare il tipo di uscita
desiderata impostando i ponticelli J 304 e J305
J304 (AL1, Cool.) 1-2 = SSR 2-3 = Relè
J305 (Uscita principale) 1-2 = SSR 2-3 = Relè
3) per l'uscita 2 è possibile selezionare il contatto
utilizzato (NO o NC) tramite il ponticello J303
J303 (AL1, Cool.) 1-2 = Out NO 2-3 = Out NC
Nota Nota
Nota Nota
Nota : J303 è un ponticello a saldare e viene
eseguito sul lato saldatura.
Fig 11
APERTURA DEI COLLEGAMENTI INAPERTURA DEI COLLEGAMENTI IN
APERTURA DEI COLLEGAMENTI INAPERTURA DEI COLLEGAMENTI IN
APERTURA DEI COLLEGAMENTI IN
INGRESSOINGRESSO
INGRESSOINGRESSO
INGRESSO
Questo strumento è in grado di rilevare l'apertura
del circuito di ingresso per ingressi da TC o RTD.
L'apertura dell'ingresso RTD viene indicato come
una condizione di overrange.
Per l'ingresso da termocoppia è possibile
selezionare l'indicazione di overrange (standard)
chiudendo CH2 ed aprendo SH2 oppure
l'indicazione di underrange aprendo CH2 e
chiudendo SH2.

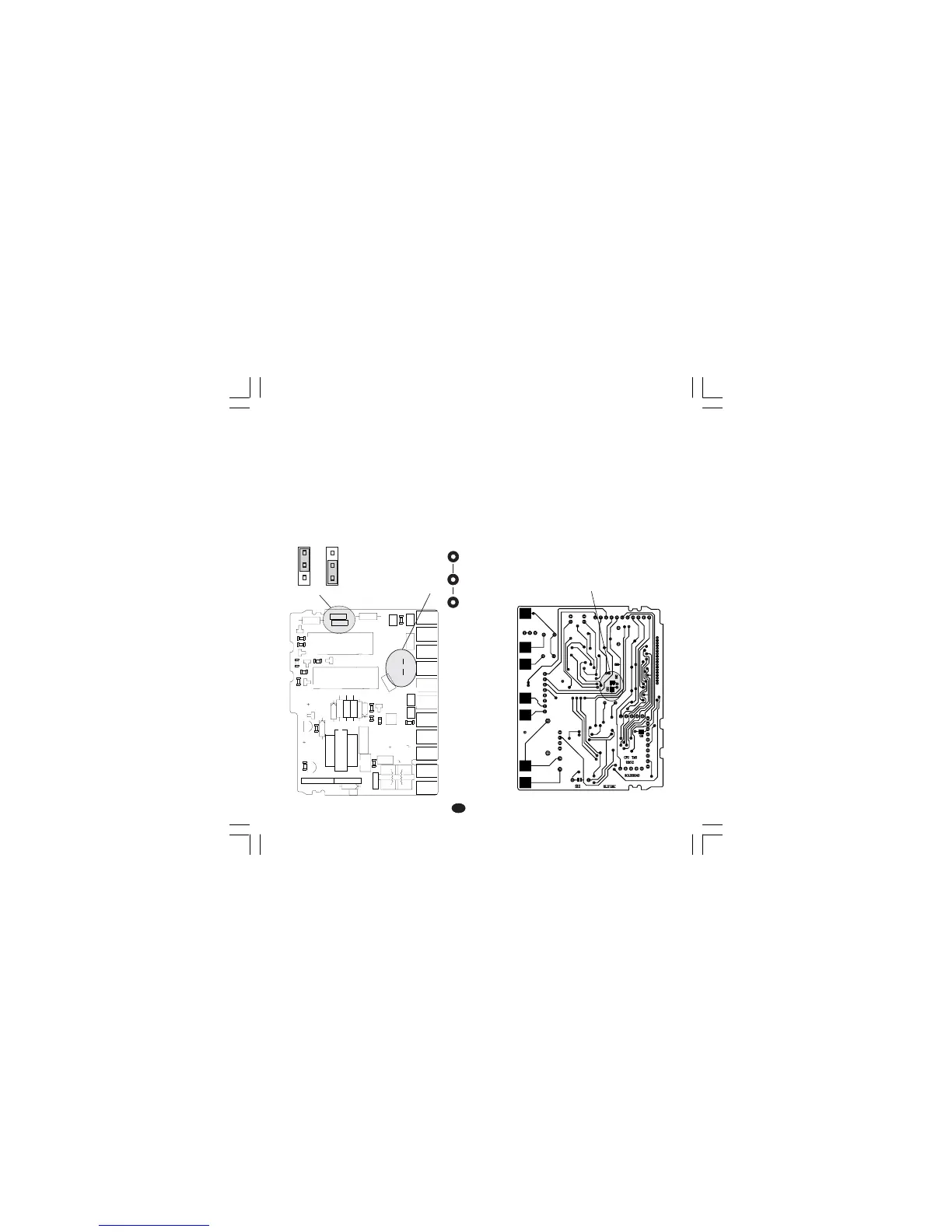

Entrambe le piazzole sono situate sul lato
saldatura della scheda CPU (Vedere disegno).
Fig. 12
