Nota: se P2 viene modificato, anche rL
viene riallineato automaticamente.
rH
Limite superiore del set pointLimite superiore del set point
Limite superiore del set pointLimite superiore del set point
Limite superiore del set point
Campo: da rL al valore di fondo scala
(P3).
NotaNota
NotaNota
Nota: se P3 viene modificato, anche rH
viene riallineato automaticamente.
rP
Rampa applicata alle modifiche di setRampa applicata alle modifiche di set
Rampa applicata alle modifiche di setRampa applicata alle modifiche di set
Rampa applicata alle modifiche di set
pointpoint
pointpoint
point
Campo: da 1 a 100 digit/minuto. Oltre
questo valore il display indica “Inf” ed il
passaggio avverrà a gradino.
OLH
Limite massimo dell'uscita regolanteLimite massimo dell'uscita regolante
Limite massimo dell'uscita regolanteLimite massimo dell'uscita regolante
Limite massimo dell'uscita regolante
"OLH" non viene visualizzato quando
Pb=0 (azione ON/OFF).
Campo:
- da 0 a 100 % se P4 = H
- da -100 a 100 % se P4 = HC
tOL
Durata della limitazione della potenzaDurata della limitazione della potenza
Durata della limitazione della potenzaDurata della limitazione della potenza
Durata della limitazione della potenza
di uscitadi uscita
di uscitadi uscita
di uscita
"tOL" non viene visualizzato quando Pb=0
(azione ON/OFF).
Campo: da 1 a 100 min.Oltre questo
valore il display indica “Inf” e la limitazione
risulterà sempre inserita.
NotaNota
NotaNota
Nota: il parametro tOL può essere
modificato in qualsiasi momento ma il
nuovo valore diventerà operativo solo alla
successiva accensione dello strumento.
Hbd
Valore di soglia per l'indicazione dellaValore di soglia per l'indicazione della
Valore di soglia per l'indicazione dellaValore di soglia per l'indicazione della
Valore di soglia per l'indicazione della
corrente consumata dal carico pilotatocorrente consumata dal carico pilotato
corrente consumata dal carico pilotatocorrente consumata dal carico pilotato
corrente consumata dal carico pilotato
tramite l'uscita principale.tramite l'uscita principale.
tramite l'uscita principale.tramite l'uscita principale.
tramite l'uscita principale.
Questo parametro viene visualizzato solo
se P16 è diverso da OFF.
Campo: All'interno del campo di misura
del trasformatore amperometrico (vedere
P17).
MESSAGGI DI ERROREMESSAGGI DI ERRORE
MESSAGGI DI ERROREMESSAGGI DI ERRORE
MESSAGGI DI ERRORE
SEGNALAZIONE ANOMALIA DELLASEGNALAZIONE ANOMALIA DELLA
SEGNALAZIONE ANOMALIA DELLASEGNALAZIONE ANOMALIA DELLA
SEGNALAZIONE ANOMALIA DELLA
MISURAMISURA
MISURAMISURA
MISURA

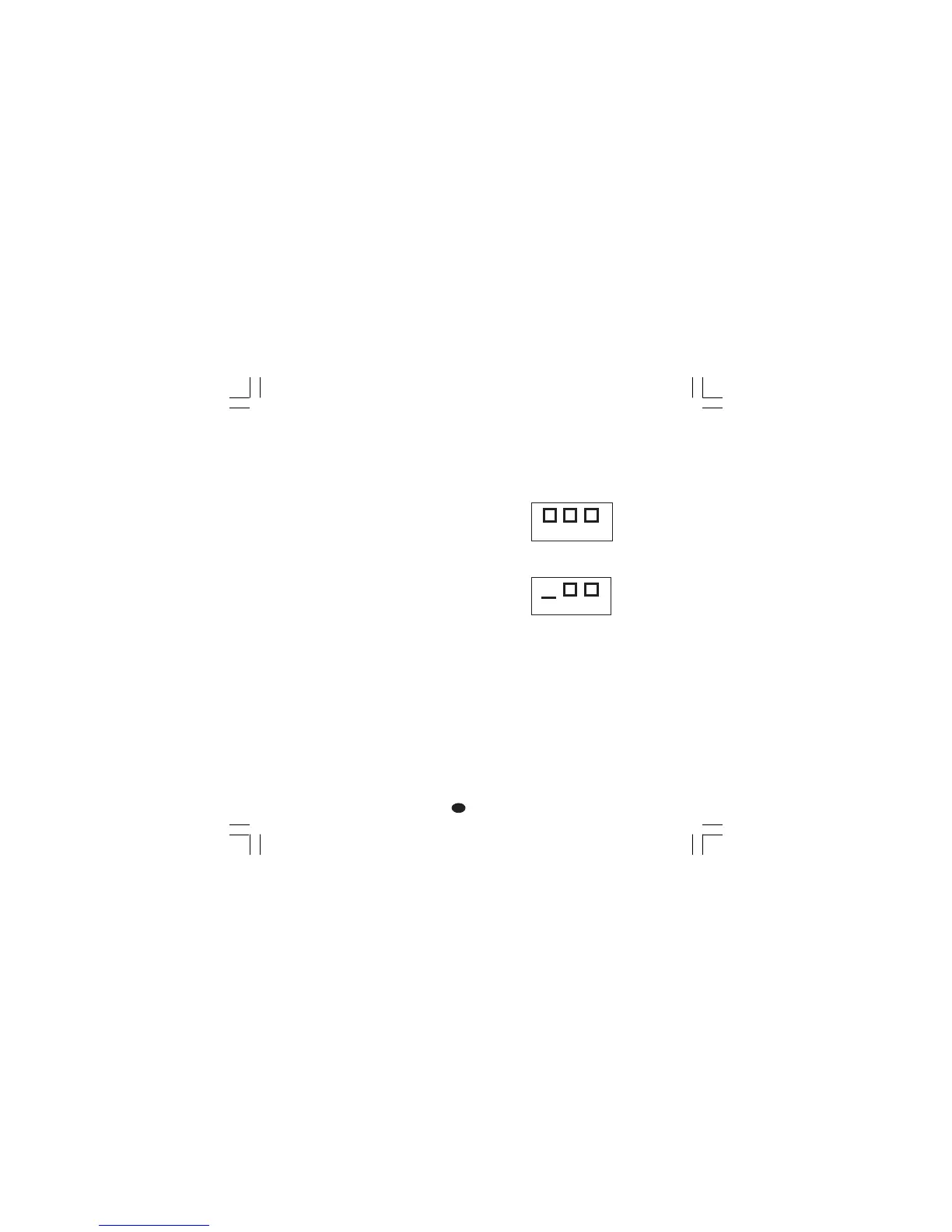

Lo strumento visualizzerà il rilevamento di una
condizione di OVERRANGE visualizzando sul
display superiore il seguente messaggio
Lo strumento visualizzerà il rilevamento di una
condizione di UNDERRANGE visualizzando sul
display superiore il seguente messaggio
La rottura del sensore viene segnalata come
segue:
- ingresso TC/mV : OVERRANGE o
UNDERRANGE
selezionabile tramite
ponticello (vedere Fig. 12).
- ingresso RTD : OVERRANGE
Per l'ingresso RTD, lo strumento segnala una
condizione di OVERRANGE quando la resistenza
di ingresso risulta inferiore a 15 ohm (rilevazione
del cortocircuito del sensore).
NOTANOTA
NOTANOTA
NOTA: quando:
- lo strumento è programmato per utilizzare una
sola uscita regolante ed ha rilevato una
condizione di OVERRANGE, l'uscita 1 viene
forzata a zero (per azione inversa) oppure a
100% (per azione diretta).
