P10 = Allarme 2P10 = Allarme 2
P10 = Allarme 2P10 = Allarme 2
P10 = Allarme 2
0 = Non previsto
1 = Allarme di processo
2 = Allarme di banda
3 = Allarme di deviazione
L'uscita dell'allarme 2 è in OR con l'uscita della
funzione HBD (vedere parametro P16).
P11 = Modo operativo allarme 2 e riarmoP11 = Modo operativo allarme 2 e riarmo
P11 = Modo operativo allarme 2 e riarmoP11 = Modo operativo allarme 2 e riarmo
P11 = Modo operativo allarme 2 e riarmo
dell'allarme HBDdell'allarme HBD
dell'allarme HBDdell'allarme HBD
dell'allarme HBD
Disponibile solo se P10 è diverso da 0 o P16 è
diverso da OFF.
H.A. = Allarme di massima (fuori banda) con
riarmo automatico.
L.A. = Allarme di minima (dentro la banda) con
riarmo automatico.
H.L. = Allarme di massima (fuori banda) con
riarmo manuale.
L.L. = Allarme di minima (dentro la banda) con
riarmo manuale.
NOTANOTA
NOTANOTA
NOTA: l'allarme HBD è sempre un allarme di
minima ma assume il tipo di riarmo
selezionato per l'allarme 2.
P12 = Mascheratura allarme 2P12 = Mascheratura allarme 2
P12 = Mascheratura allarme 2P12 = Mascheratura allarme 2
P12 = Mascheratura allarme 2
Disponibile solo se P10 è diverso da 0.
OFF = mascheratura disabilitata
ON = mascheratura abilitata
Per ulteriori dettagli vedere parametro P9.

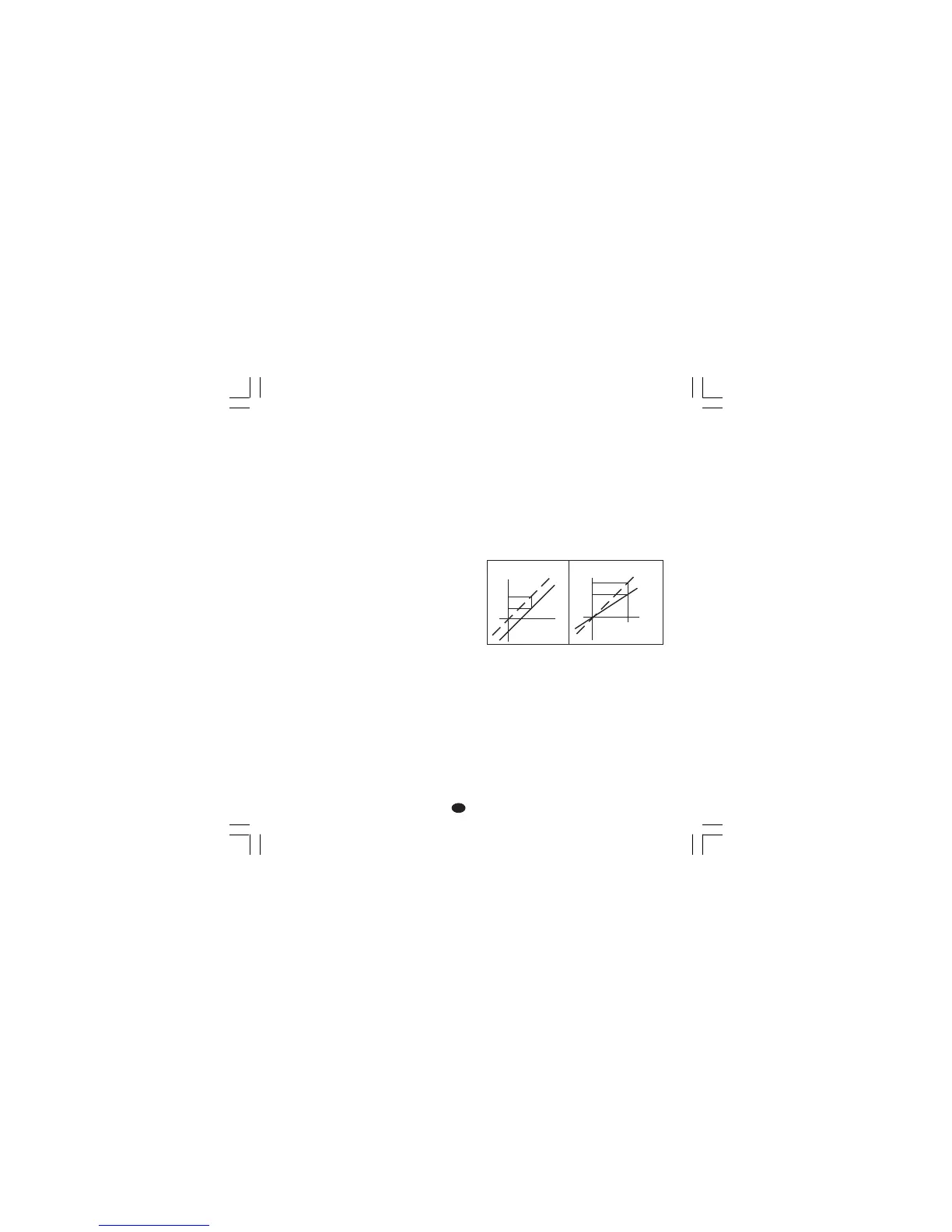

P13 = Tipo di OFFSET sulla misuraP13 = Tipo di OFFSET sulla misura
P13 = Tipo di OFFSET sulla misuraP13 = Tipo di OFFSET sulla misura
P13 = Tipo di OFFSET sulla misura
P13 = 0 OFFSET (P14) costante su
tutto il campo.
P13 diverso da 0 P13 indica il punto di
applicazione del valore di
offset impostato con il
parametro P14.
NOTANOTA
NOTANOTA
NOTA: i parametri P13 e P14 NON modificano i limiti
di misura o di visualizzazione dello strumento per-
tanto il superamento di uno di questi limiti produce
una segnalazione di fuori campo.
P14 = Valore di OFFSETP14 = Valore di OFFSET
P14 = Valore di OFFSETP14 = Valore di OFFSET
P14 = Valore di OFFSET
Se P13 = 0, P 14 è programmabile, in unità
ingegneristiche, tra -20 % e +20 %
del campo di ingresso (P1).
Se P13 è diverso da 0, P 14 è programmabile in
unità ingegneristiche tra -20 % e +
20 % del valore di P13.
NOTANOTA
NOTANOTA
NOTA: il parametro P14 non puo assumere un
valore inferiore a -199 unità.
P15 = Soglia della funzione “Soft Start”P15 = Soglia della funzione “Soft Start”
P15 = Soglia della funzione “Soft Start”P15 = Soglia della funzione “Soft Start”
P15 = Soglia della funzione “Soft Start”
(partenza morbida).(partenza morbida).
(partenza morbida).(partenza morbida).
(partenza morbida).
Valore di soglia, in unità ingegneristiche, utilizzata
dallo strumento per l'inserimento automatico della
funzione "Soft start" (limitazione temporizzata
della potenza di uscita).
All'accensione dello strumento, se il valore
misurato è inferiore alla soglia programmata, lo
strumento inserirà automaticamente la limitazione
della potenza di uscita e la manterrà per un
tempo programmato (vedere il parametro "tOL" al
paragrafo "PARAMETRI OPERATIVI").
All'accensione, se il parametro "tOL" è uguale ad
infinito (limitazione sempre inserita), lo strumento
ignora questo parametro.
P13 = 0
Visualizz.
Curva
corretta
Ingresso
P14
Curva
reale
P13
Visualizz.
P14
Ingresso
Curva
reale
Curva
corretta
