-- 8 --
dia3d1sa
S Anslut avkopplingskondensatorn till jord.
S Ställ in de två DIP switcharna (SW1 och SW2) på kortet enl. anvisning i
LAF--manualen.

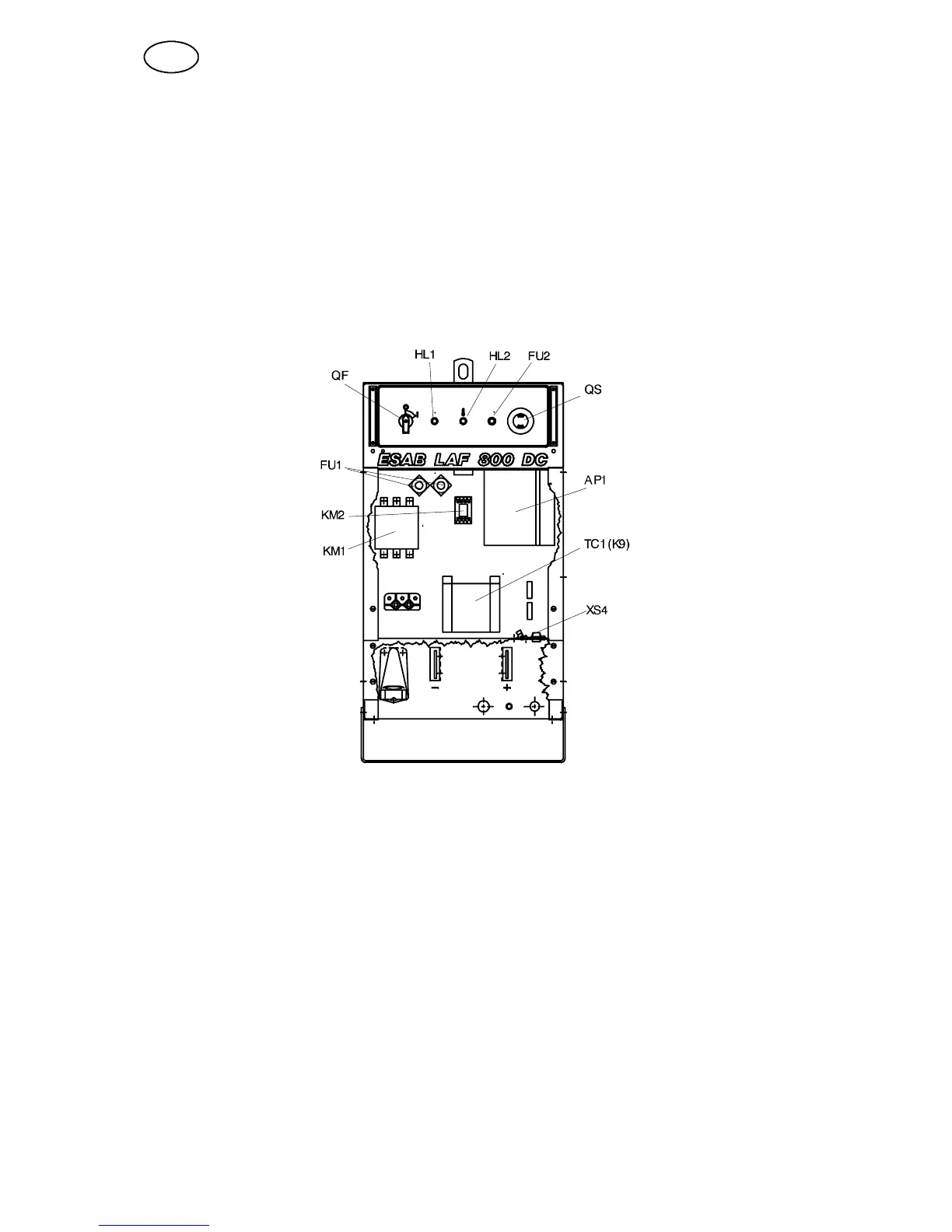

S Montera den 12--poliga kontakten ( XS4) och avkopplingskortet på mellanplåten.
S Koppla in en ny ledningsstam enl. kopplingsschemat.
S Montera kablar till nödstoppsbrytaren på manöverpanelen och anslut sedan
manöverpanelen till ledningsstammen.
S Ta bort (kapa) ledaren 077 mellan kortet K45.3 och strömskenan.
S Montera tillbaka endast det RC--filter som sitter i den gamla strömkällan.
S Ta bort det gamla elschemat som sitter på insidan av täckplåten.
3. Följ nedanstående instruktioner vid ombyggnad av LAE 1250/1600.
S Demontera befintlig kabelstam men lämna kvar kablarna 034 och 035 ur
kabelstammen ( anslutning till manövertransformatorn).
S Klipp av anslutningen till synktransformatorernas ena sida (kablar märkta 001,
002, 003) som ligger i kabelstammen.
S Demontera samtliga elektronikkort med fastsättningsdistanserna.
S Demontera m anöverpanelen.
S Ta bort säkringshållaren K21.2 till höger och ovanför manövertransformatorn.
Den nedre säkringen (K21.2=avsäkring 42 V AC från manövertransformatorn
K9) utgår helt och ersätts av en automatsäkring på den nya m anöverpanelen.
S Ta bort de två mångpoliga kontaktdonen på den nedre plåten och täck hålen
med två plastpluggar ur monteringssatsen.
S Demontera skyltarna (en klisterlapp och en fastskruvad skylt, märkt 42 V) fr å n
den nedre plåten.
S Demontera plinten på manövertransformatorn.
SE
