-- 9 --
dia3d1sa
S Demontera shunt (1500 A, 60 mV). OBS! Gäller endast för LAE 1600.
S Täck över kontaktorn och manövertransformatorn innan nya fästhål borras.

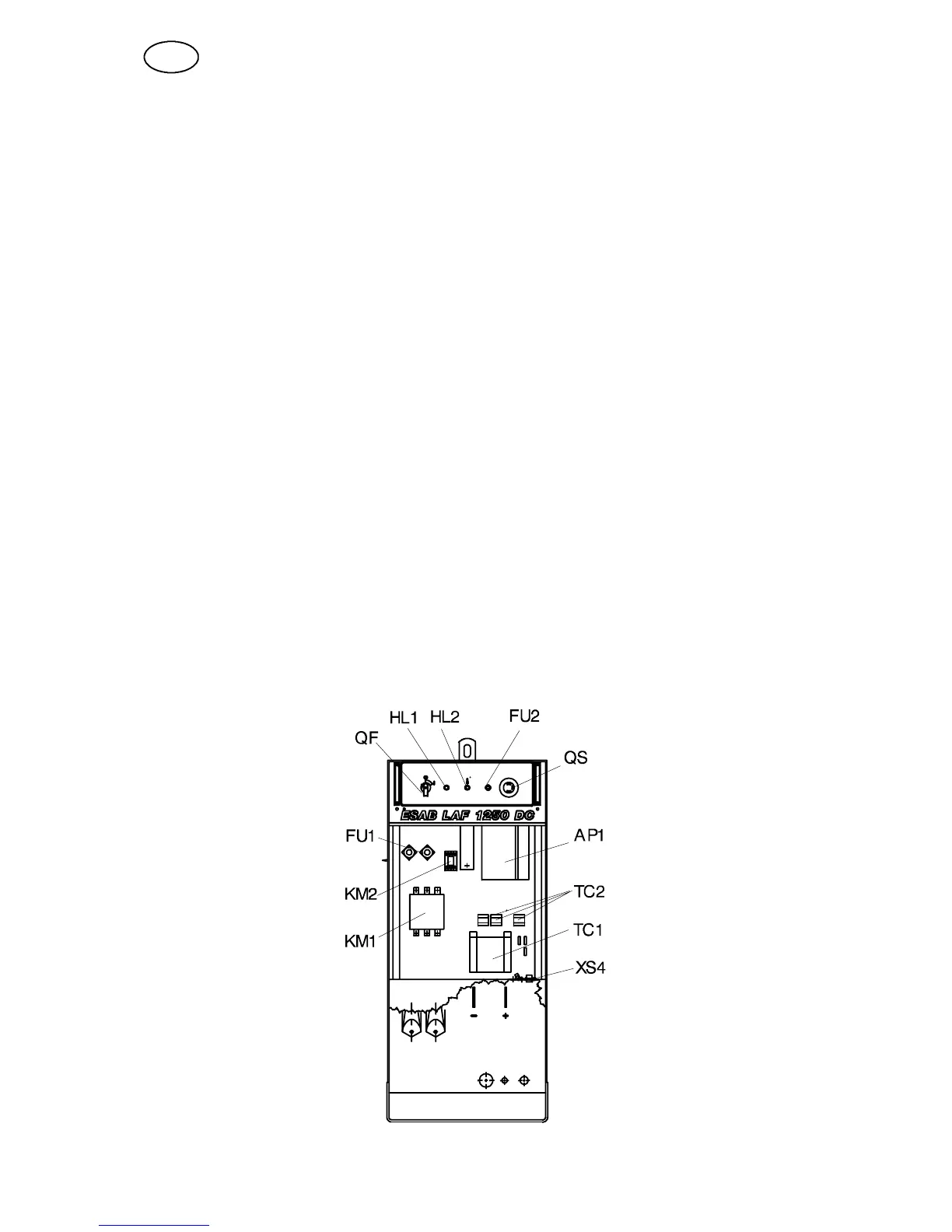

S Borra hål (enl. borrschema) för fastsättning av
-- elektronikkortet (AP1)
-- kontaktorn (KM2)
-- avkopplingskortet med det 12--poliga kontaktdonet (XS4).
S Montera ett nytt kretskort (AP1) med låda på plåten. Använd isoleringsbrickor
och självgängande skruvar för fastsättningen (ingår i monteringssatsen).
S Anslut avkopplingskondensatorn till jord.
S Ställ in de två DIP switcharna (SW1 och SW2) på kortet enl. anvisning i
LAF--manualen.
S Montera den 12--poliga kontakten ( XS4) och avkopplingskortet på mellanplåten
samt anslut avkopplingskondensatorn till jord.
S Koppla in ny ledningsstam enligt kopplingsschemat
S Återanvänd de gamla ledarna 034 och 035 för anslutning till manövertrans--
formatorn (TC1).
S Anslut ledarna 001, 002 och 003 till de tre synktransformatorernas ena sidor
(TC2).
S Montera kablar till nödstoppsbrytaren på manöverpanelen och anslut sedan
manöverpanelen till ledningsstammen.
S Ta bort (kapa) ledaren 077 mellan kortet K45.3 och strömskenan.
S Montera tillbaka endast det RC--filter som sitter i den gamla strömkällan.
S Ta bort det gamla elschemat som sitter på insidan av täckplåten.
S Montera shunt (2000 A, 60 mV). OBS! Gäller endast för LAE 1600.
