ESAB Plasmarc EPP-450 User Manual

17
SEKTION 3 INSTALLATION
Tilslutningerne herunder passer til parallel betjening op til 800A ved 100% intermittens eller 900A ved eller un-
der 80% intermittens. 80% intermittens betyder 8 minutters lysbue ”tændt” tid i enhver 10 minutters periode.
Supplerende
strømkilde
Primær
strømkilde
elektrode
(-)
pilotlysbue
3 - 2/0 AWG 600V
positive ledninger
til arbejdsstykke
1 - 14 AWG 600V
ledning til pilotlysbuetil-
slutning i lysbuens startan-
ordning (h.f. generator)
3 - 2/0 AWG 600V
negative ledninger i
lysbuens startanordning
(h.f. generator)
EPP-450 EPP-450
elektrode
(-)
2/0 AWG 600V
kabelkrydstråde
mellem enheder
Supplerende
strømkilde
Primær
strømkilde
elektrode
(-)
pilotlysbue
2 - 4/0 600V
positive ledninger
til arbejdsstykke
1 - 14 AWG 600V
ledning til pilotlysbuetilslut-
ning i lysbuens startanordning
(h.f. generator)
2 - 4/0 600V
negative ledninger i
lysbuens startanordning
(h.f. generator)
EPP-450 EPP-450
elektrode
(-)

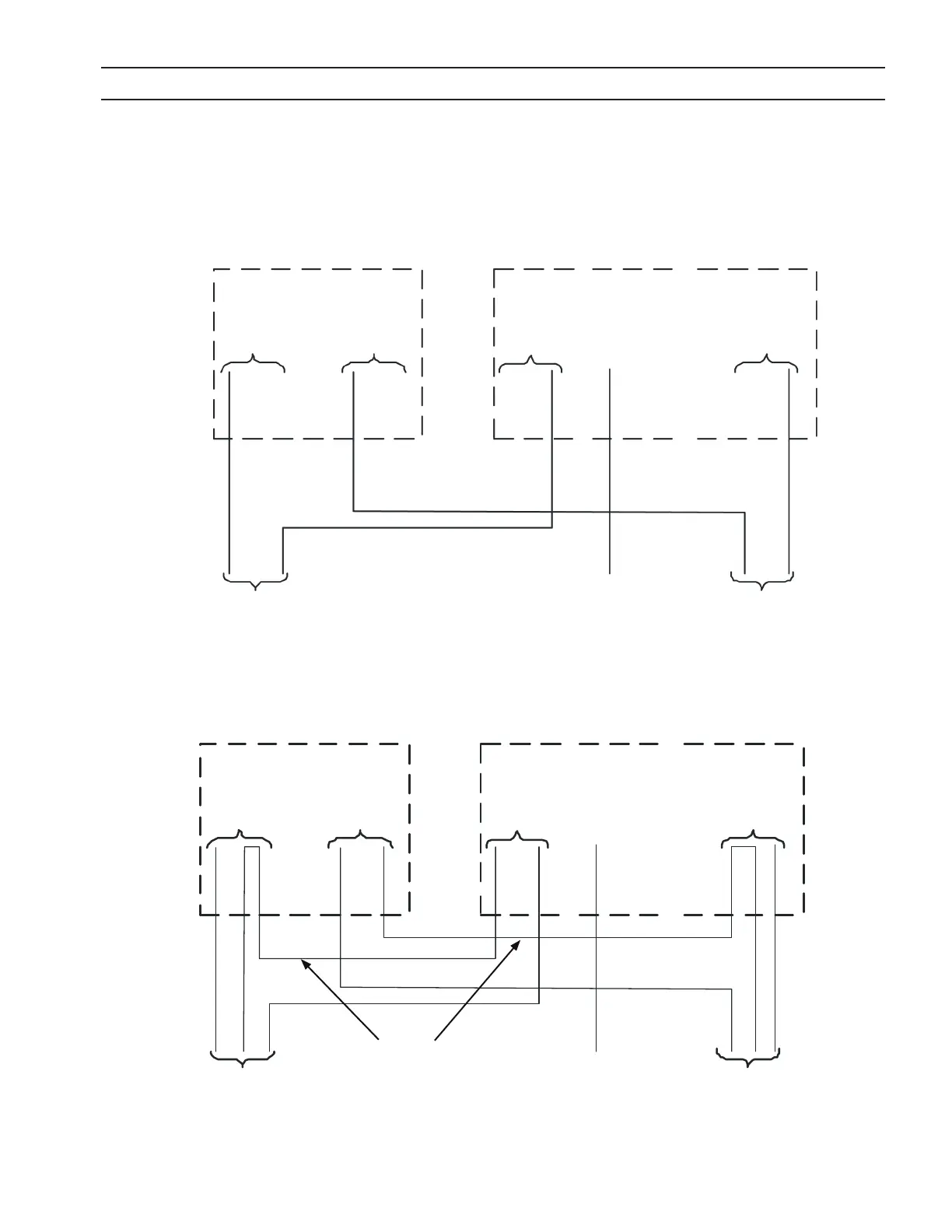

Tilslutninger til parallel installation af to EPP-450 strømkilder med begge strømkilder i drift.
Ved 100% intermittens betjening over 800A, se tilslutningsskemaet herunder.
arbejdsstykke
(+)
arbejdsstykke
(+)
arbejdsstykke
(+)
arbejdsstykke
(+)
