ESAB Plasmarc EPP-450 - Styringselementer Til Lysbueopstart; StartstrøM Og Hældningskontrolur

33
SEKTION 4 BETJENING

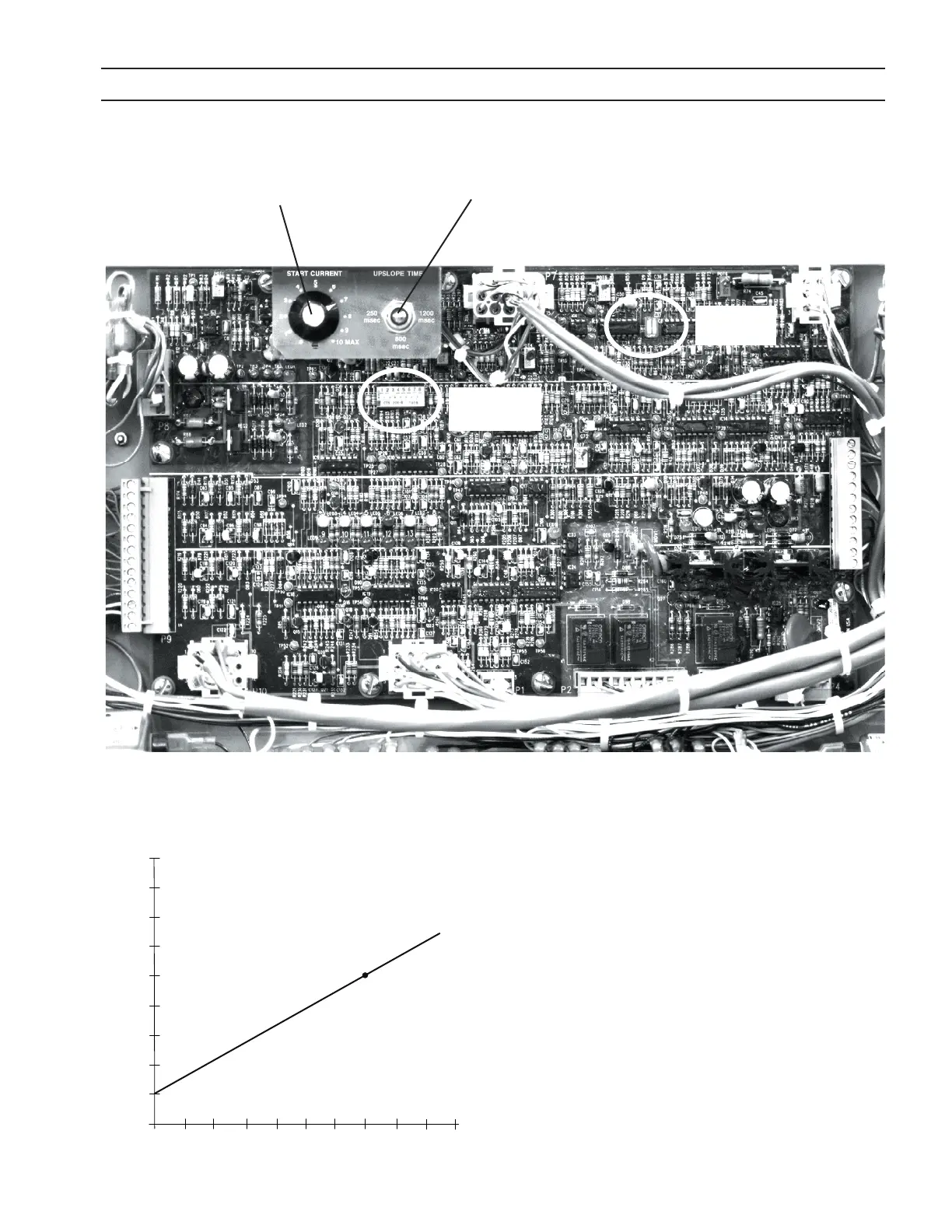

4.4.4 Styringselementer til lysbueopstart
38
Hældningskontrolur
Startstrøms-potentiometer
4.4.5 Startstrøm og hældningskontrolur
Startstrøm
Indstil ved brug af potentiometer placeret over og til venstre
for midten af PCB1. Fabriksindstillet standardindstilling på 7
resulterer i en startstrøm, som er 50% af skærestrømmen.
Hældningskontrolur
Trepositions-vælgerkontakt placeret ved siden af startstrøms-
potentiometeret. Tiden er fra startstrøm (efter holdetiden
slutter) til fuld strøm. Standardindstillinger fra fabrikken =
800 msek.
Venstre position = 250 msek
Midterposition = 800 msek
Højre position = 1200 msek
90%
80%
70%
60%
50%
40%
30%
20%
10%
0%
0 1 2 3 4 5 6 7 8 9 10
Procentdel (%) af skærestrøm
Startstrøm Pot indstilling
Sammensætning af startstrøm (%) og Pot indstilling
MAX
SW1
SW2
