P. K. Higgins: Current_Ripple_ESP-600C; RMS CURRENT RIPPLE Chart 17
EPP-600 10/20KHz Output RMS Ripple Current Versus Output Voltage
0.0
1.0
2.0
3.0
4.0
5.0
6.0
7.0
8.0
9.0
0 50 100 150 200 250 300 350
Output Voltage (Volts)
RMS Ripple Current (Amperes)
Choppers Synchronized and Switchng in Unison (10KHz Ripple)
Choppers Synchronized and Switching Alternately (20KHz Ripple)
SEKTION 4 BETJENING
4.1 Blokdiagram kredsløbsbeskrivelse (fortsat)
Den tekniske strømkreds, der er brugt i EPP-450, benævnes i daglig tale som en Buck Converter eller en Chopper. Høj-
hastigheds elektroniske afbrydere tænder og slukker mange tusinde gange pr. sekund og giver strømimpulser til udgan-
gen. Et lterkredsløb, der hovedsageligt består af en induktor (nogle gange kaldet en choker), omdanner impulserne til en
relativt konstant jævnstrømsudgang.
Selv om lterinduktoren erner de este svingninger fra den ”choppede” udgang fra de elektroniske afbrydere, så forbli-
ver der nogle små udgangssvingninger, kaldet rippel. EPP-450 bruger en patenteret teknisk strømkreds og kombinerer
udgangen fra de to choppere, som hver især yder ca. halvdelen af den totale udgang på en måde, der reducerer rippelet.
Chopperne er synkroniseret således, at når rippelet fra den første chopper øger udgangen, så sænker den anden chopper
udgangen. Resultatet bliver, at rippelet fra hver chopper delvis sletter rippelet fra den anden. Resultatet er ultralav rip-
pel med en meget blød og stabil udgang. Lav rippel er langt at foretrække, fordi levetiden på brænderens forbrugsdele
forbedres med lav rippel.

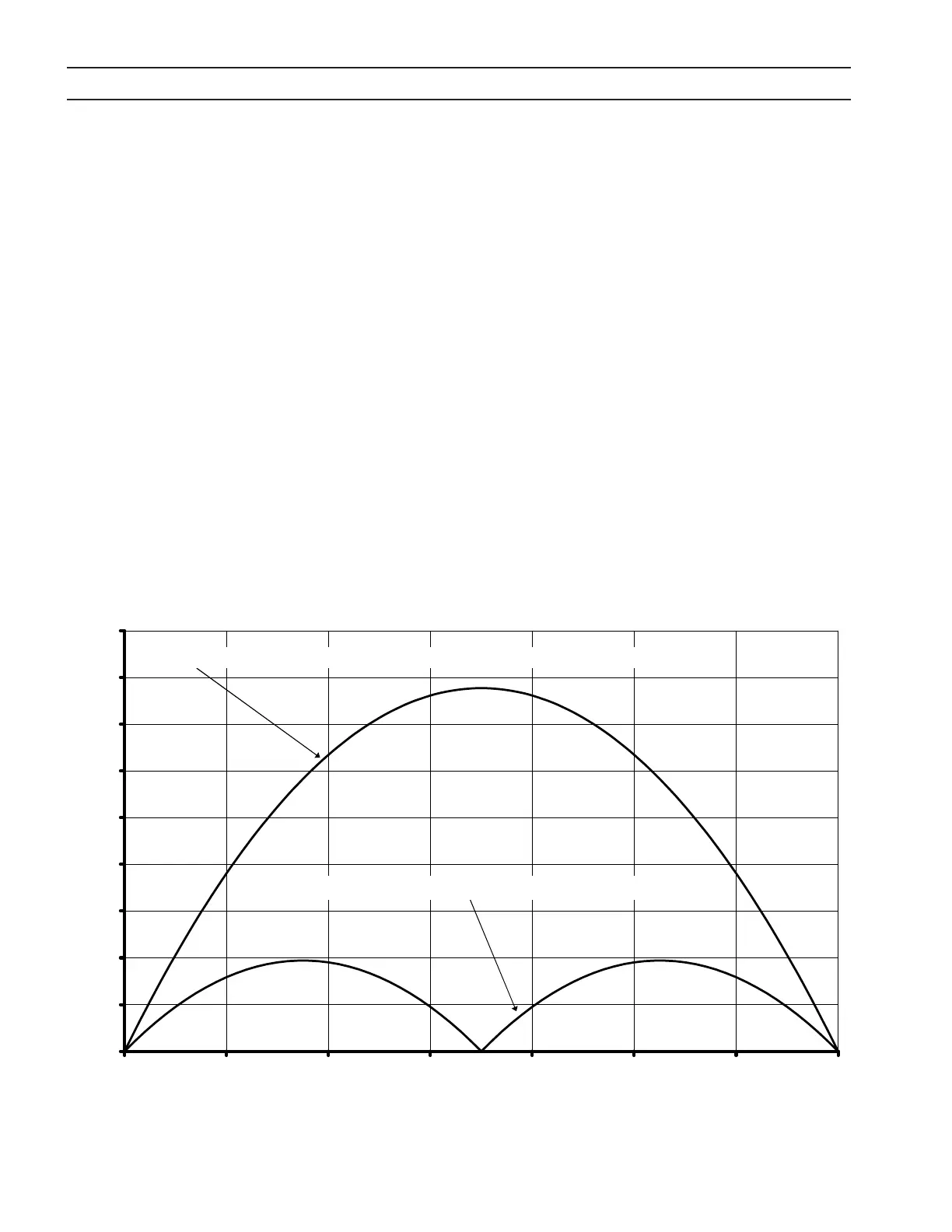

Grafen herunder viser eekten af ESAB’s patenterede rippel-reduktion ved brug af to synkroniserede choppere, der tæn-
der og slukker skiftevis. Sammenlignet med to choppere, der tænder og slukker på samme tid, så reducerer den skiftevise
tænd- og slukfunktion typisk rippelet med en faktor på 4 til 10.
EPP-450 10/20 KHz udgang RMS rippelstrøm vs. udgangsspænding
RMS rippelstrøm (Amp)
Udgangsspænding (volt)
Choppere, der er synkroniserede og tænder og slukker på samme tid (10 KHz rippel)
Choppere, der er synkroniserede og tænder og slukker på samme tid (20 KHz rippel)
