27
SEKTION 4 BETJENING
H og L - Fjernstyrede forbindelser
H - 24-bens stik til forbindelse af strømkilden til CNC (ernstyring)
L - 8-bens stik til forbindelse af strømkilden til kølemiddel-cirkulationsenheden
I - Pilotlysbue HØJ/LAV (high/low) vælgerkontakt
Bruges til at vælge den ønskede mængde af pilotlysbuestrøm. Som en tommelngerregel skal indstillingen LAV (low) bruges
for 100 Amp og derunder. Dette kan variere afhængig af hvilken gas, materiale og brænder, der bruges. Indstillingerne
for høj/lav (high/low) speciceres i skæredataene, der er nævnt i brænderens instruktionsbog. Når EPP-450 er indstillet til
markerings-arbejdsmåde, så skal denne vælgerkontakt være i position lav (low).

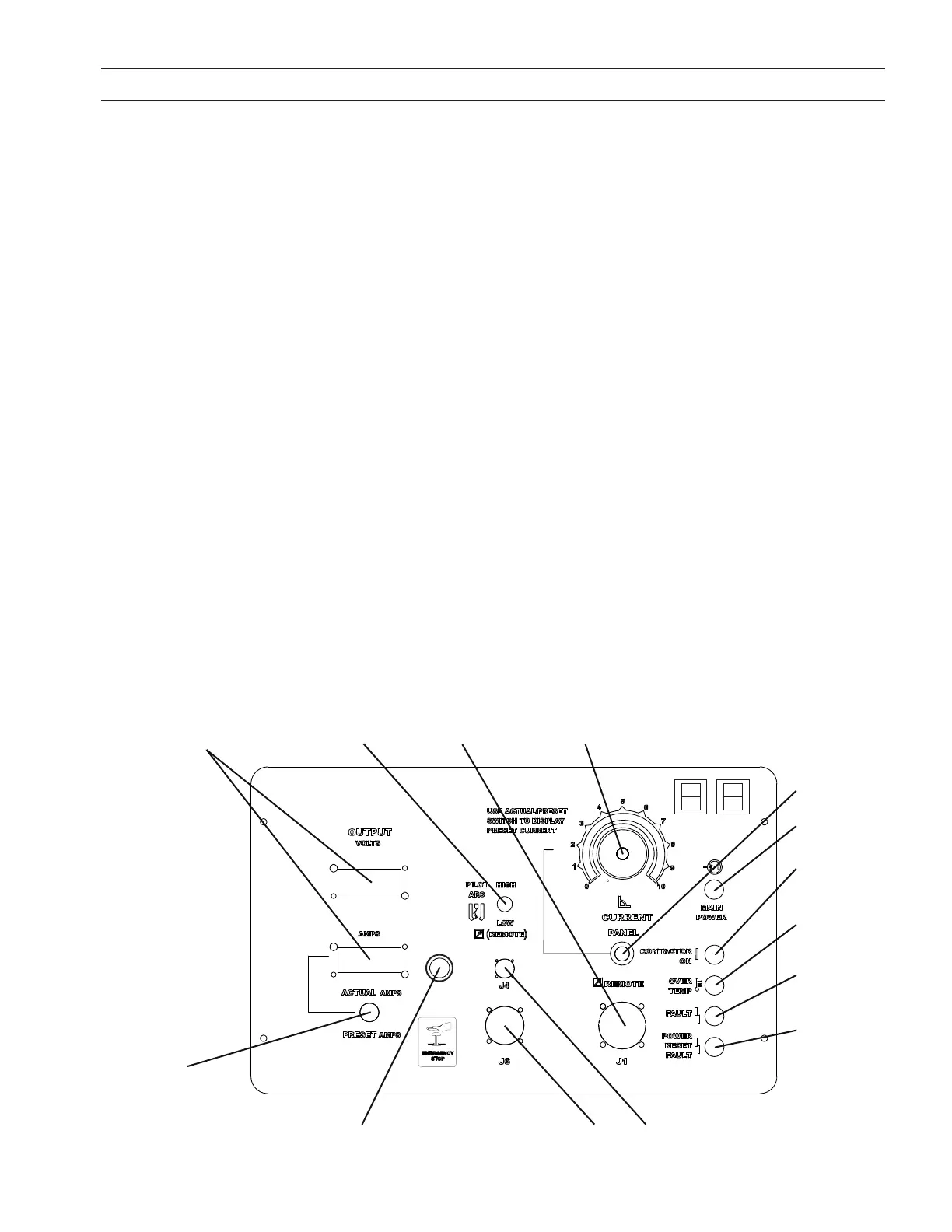

4.2 Kontrolpanel (fortsat)
BEMÆRK:
EPP-450 strømkilden er normalt i ”lavt strømområde”, 100 A maks. Den eksterne kontrol skal levere en forbin-
delse (kontaktlukning) mellem J1-R og J1-T for at placere strømkilden i ”Højstrømsområde”, 450A maks. Hvis
EPP-450 er permanent forbundet i ”Højstrømsområde”, skal den røde ledning yttes fra TB8-1 til TB8-2. TB8 er
placeret tæt øverst på strømkilden bag på metalpladeboksen, der indeholder PC-styretavlen.
M - Nødstopkonnektor
Nødstopkonnektoren sikrer, at nødstopkontakten er en normalt lukket kontakt (normally closed). Kontakten er forbundet
med J4-A og J4-B. Kontakten åbner, når nødstopknappen trykkes ind. Nu sendes der et signal til plasmakontrollen om, at
strømkilden er i nødstoptilstand.
N - Nødstopknap
Nødstopkontakten betjenes med nødstopknappen. Når knappen trykkes ind, opstår der en nødstoptilstand, der stopper
strømkilden i at yde udgangseekt, selv om der gives et startsignal.
B
C
D
E
K
J
I
H
F
G
A
L MN
