ESAB Smashweld 316 User Manual

Apêndice B -

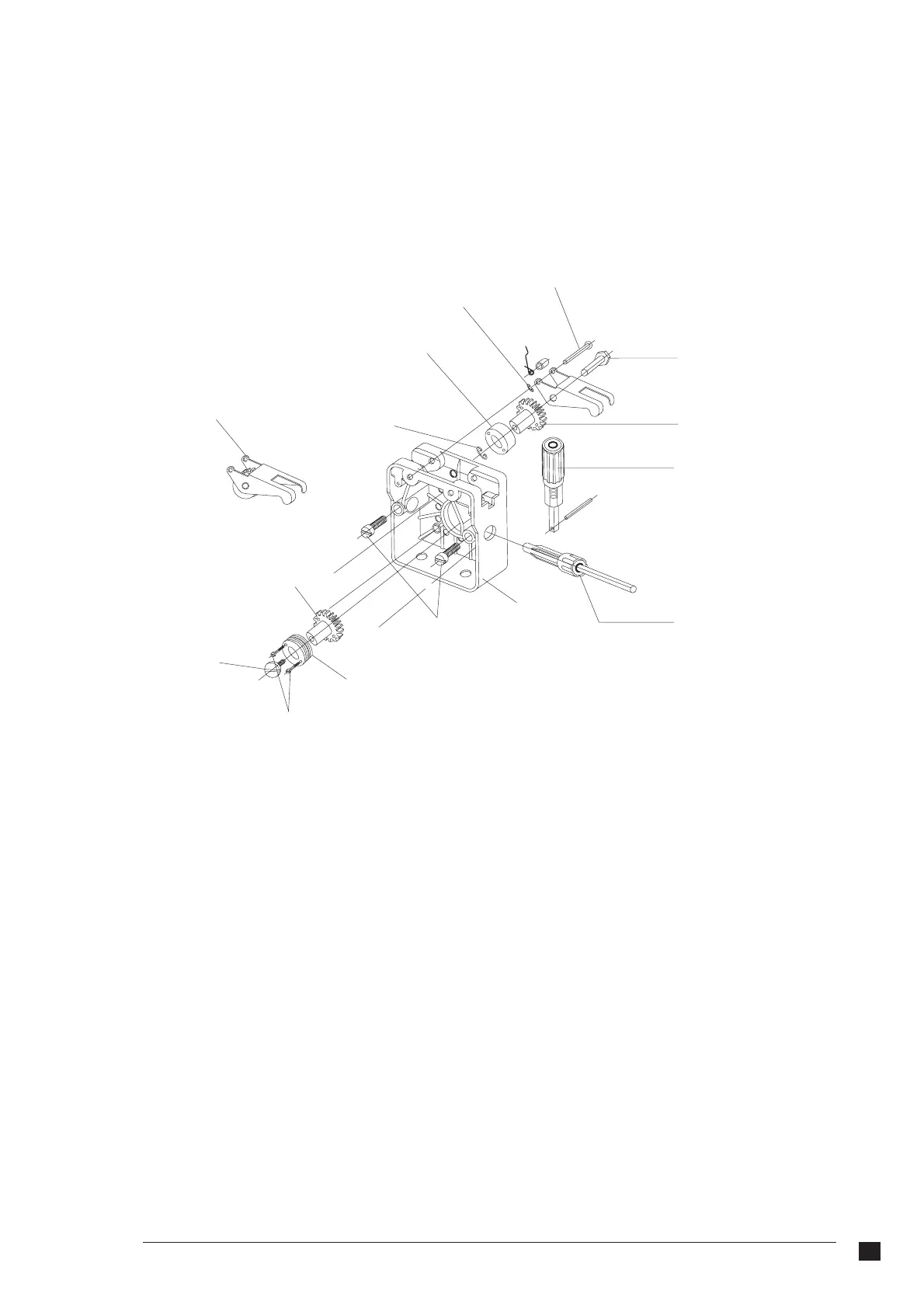

Appendix B -WIRE FEED MECHANISM
Apéndice B - MECANISMO DE AVANCE DEL ALAMBRE
MECANISMO DE AVANÇO DE ARAME
B.1) Smashweld 316
Smashweld 316
Smashweld 316 Topflex
61
ENGRENAGEM
GEAR
ENGRANAJE
0901168
EIXO DO BRAÇO DE PRESSÃO
SHAFT OF THE PRESSURE ARM
EJE DEL BRAZO DE PRESIÓN
0901362
PINO ELÁSTICO
ELASTIC PIN
EJE ELÁSTICO
0900450
MOLA TRAVA
LOCKING SPRING
RESORTE TRABA
0901385
ROLDANA DE PRESSÃO LISA
FLAT PRESSURE PULLEY
RODILLO DE PRESIÓN LISA
0900467
MOLA TRAVA
LOCKING SPRING
RESORTE TRABA
0900476
BRAÇO DE PRESSÃO COMPLETO
COMPLETE PRESSURE ARM
BRAZO DE PRESIÓN COMPLETO
0900733
ENGRENAGEM ADAPTADORA P/ ROLDANA
ADAPTER GEAR FOR ROLLER
ENGRENAJE ADAPTADOR PARA RODILLO
0900790
PARAFUSO
SCREW
TORNILLO
0900005
ROLDANA DE TRAÇÃO
FEED ROLLER
RODILLO DE TRACCIÓN
Ver TABELA 6.2
See TABLE 6.2
Ver TABLA 6.2
GUIA DE ENTRADA
INLET GUIDE
0900988 (0,60 - 1,60mm)
DISPOSITIVO DE PRESSÃO
COM ESCALA
PRESSURE DEVICE WITH
DISPOSITIVO DE PRESIÓN
CON ESCALA
0901083
2
1
4
3
0901409
MECANISMO DE AVANÇO DE ARAME COMPLETO
COMPLETE WIRE SPEED MECHANISM
MECANISMO DE AVANCE DEL ALAMBRE COMPLETO
CORPO
BODY
CUERPO
0901737
PARAFUSO
SCREW
TORNILLO
M6 x 16
PARAFUSO
SCREW
TORNILLO
M3 x 16
