Manuel de l’utilisateur
22200, 25502
|
Abri hybride pour pêche sur glace EVO™
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HAC

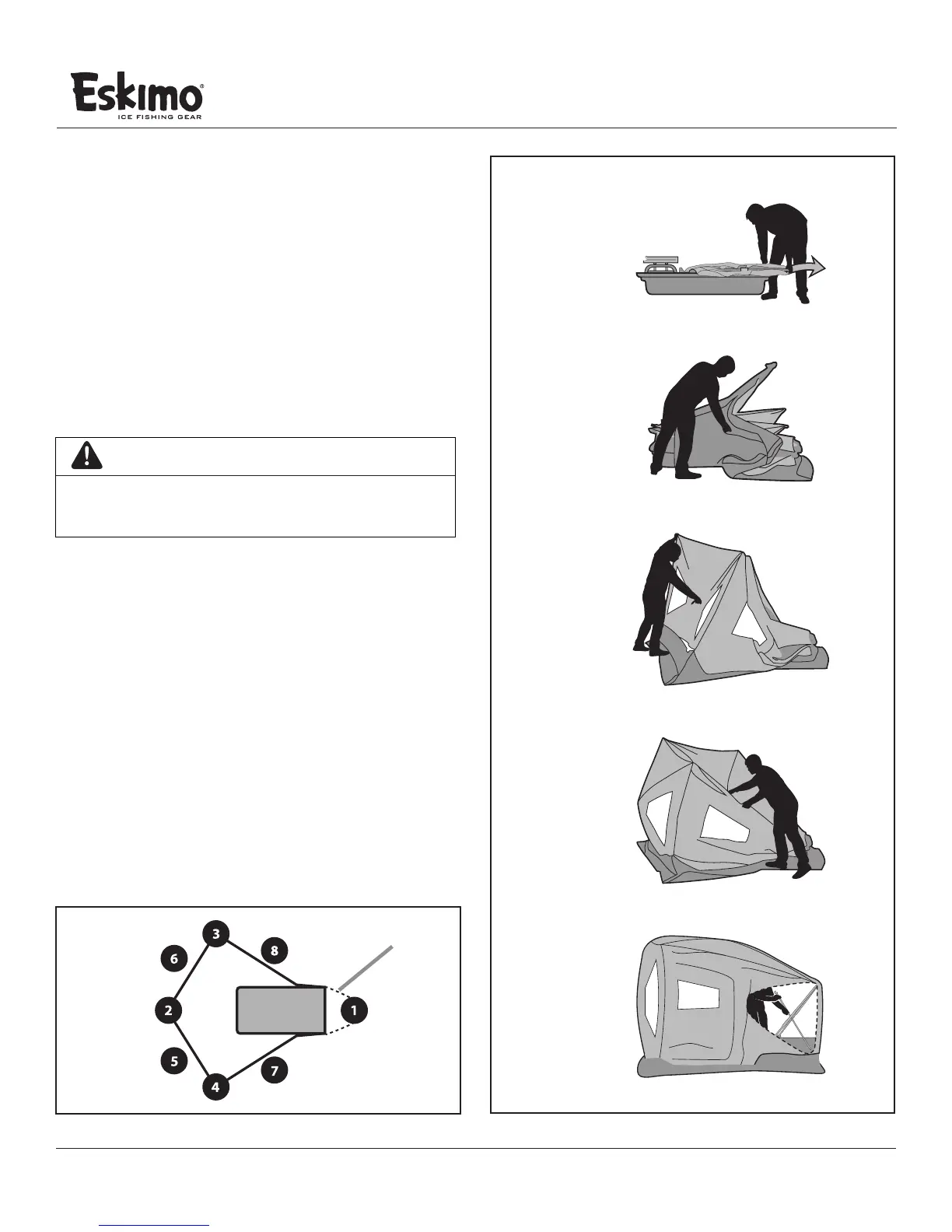

DÉPLOIEMENT ET REPLIAGE DE L’ABRI
Étape 1 • [ FIGURE 16 ]
Tirer la toile de l’abri et déployer les montants d’armature en
dessous. REMARQUE: Un déclic est audible pour indiquer que
l’arceau (21950) est complètement déployé.
Étape 2 • [ FIGURE 17 ]
Déplier la toile de l’abri et trouver les pans de toile avant.
Étape 3 • [ FIGURE 18 ]
Déployer les deux pans avant en tirant sur les sangles attachées à
chacun des moyeux.
Étape 4 • [ FIGURE 19 ]
Trouver le moyeu de toit et le tirer vers le haut pour déployer le pan
de toile supérieur.
Étape 5 • [ FIGURE 20 ]
Entrer dans l’abri et mettre en place les barres d’écartement arrière
(22004) entre l’arceau (21950) et le traîneau, comme sur la Figure
10 plus haut dans ce manuel.
Étape 6 • [ FACULTATIF ]
Poser les montants pour grand vent (22612) dans les coins avant (en
haut et en bas) de l’abri. REMARQUE: Les poches pour les montants
de grand vent sont marqués par des pièces de tissu rééchissant.
Étape 7 • [ FIGURE 21 ]
Ancrer l’abri dans la glace à l’aide des ancres à glace fournies, en
les passant à travers les œillets de la jupe dans l’ordre indiqué à la
Figure 18.
FIGURE 21
FIGURE 16
FIGURE 17
FIGURE 18
FIGURE 19
FIGURE 20
CORDE DE
TRACTION
ATTENTION
POUR NE PAS ENDOMMAGER LA TOILE DE L’ABRI, PRENDRE
GARDE À ÉVITER LES ACCROCS AVEC L’ARMATURE
DURANT LE PROCESSUS DE DÉPLOIEMENT.
