Manuel de l’utilisateur
22200, 25502
|
Abri hybride pour pêche sur glace EVO™
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HAC
INSTRUCTIONS D’ASSEMBLAGE
OUTILS NÉCESSAIRES
• Deux (2) clés de 7/16po
• Tournevis à tête Phillips
• Visseuse sans l (facultatif)
NOTES D’ASSEMBLAGE:
• Il est conseillé d’assembler l’abri pour pêche sur glace
dans un garage ou un sous-sol en raison de la durée
nécessaire. Veiller à identier et se familiariser avec
toutes les pièces et la visserie avant l’assemblage.
Prévoir 1 à 2 heures pour l’assemblage.
• L’emploi d’une visseuse sans l avec douille permet un
assemblage beaucoup plus rapide de l’abri pour pêche
sur glace. Veiller à régler la visseuse sur une vitesse basse
pour éviter de trop serrer les ensembles vis et écrous.
• Si un jeu de patins a été acheté avec l’abri, il est
plus pratique de le monter sur le traîneau avant
d’assembler l’abri.

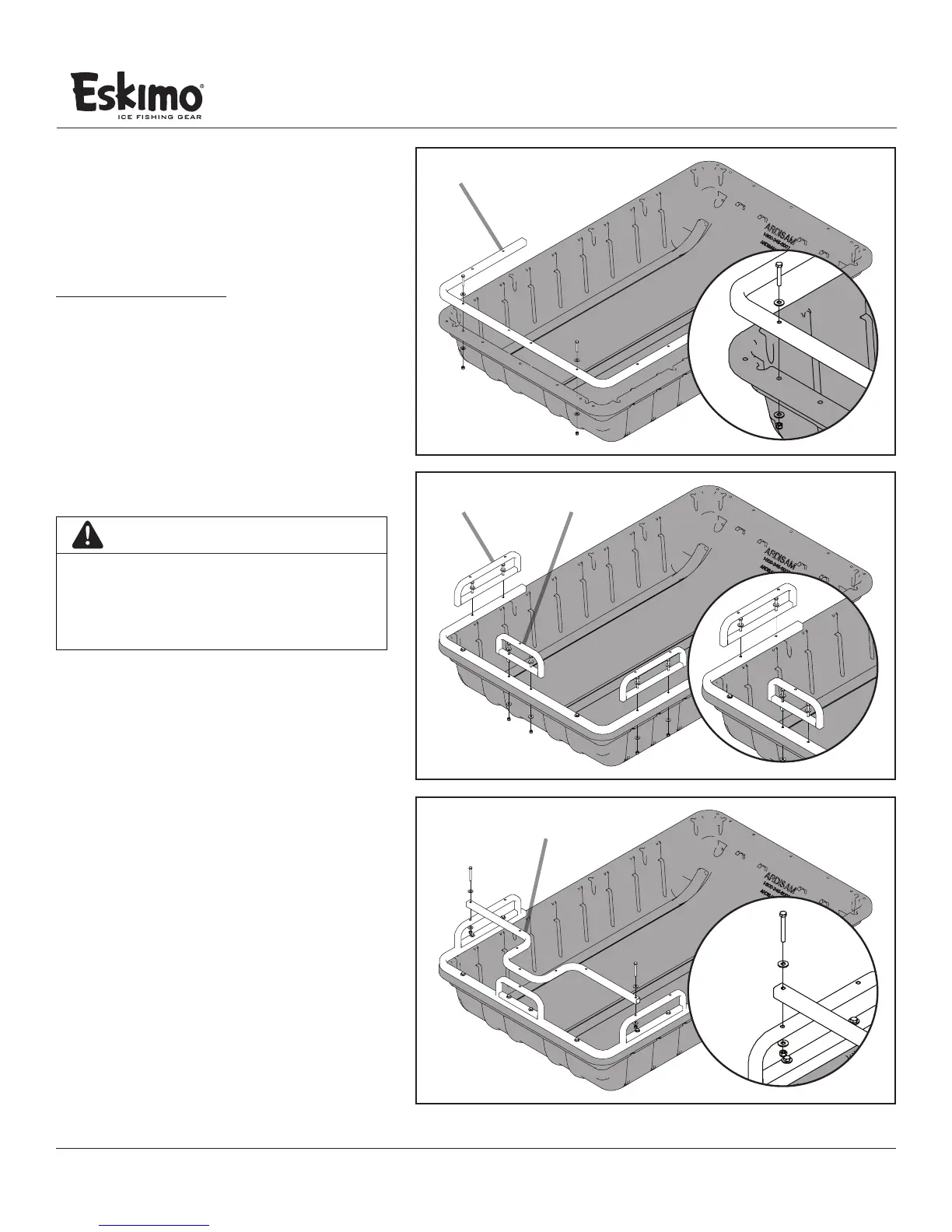

1. [ FIGURE 1 ]
Monter le tube de base (22001) sur le traîneau
(69190) avec: deux (2) vis de 1/4 - 20 x 1-3/4po
(48250), deux (2) écrous Nyloc (67538) et quatre
(4) rondelles de 1/4po (48261).
2. [ FIGURE 2 ]
Fixer deux (2) montures latérales (21998) et
une (1) monture avant (21997) sur le traîneau
et le tube de base avec: six (6) vis de 1/4 - 20 x
2-1/2po (48270), six (6) écrous Nyloc (67538) et
douze (12) rondelles de 1/4po (48261).
3. [ FIGURE 3 ]
Fixer l’anse de siège avant (21999) sur les
montures latérales (21998) avec: deux (2) vis
de 1/4 - 20 x 2-1/4po (48271), deux (2) écrous
Nyloc (67538) et quatre (4) rondelles de 1/4po
(48261).
FIGURE 1
22001
21999
21998 21997
FIGURE 2
FIGURE 3
CONSEIL D’ASSEMBLAGE IMPORTANT
NE PAS SERRER COMPLÈTEMENT LES
ENSEMBLES VIS ET ÉCROU AVANT D’EN
RECEVOIR L’INSTRUCTION ULTÉRIEUREMENT.
CELA FACILITE L’ALIGNEMENT DES TROUS DE
FIXATION DES PIÈCES.
