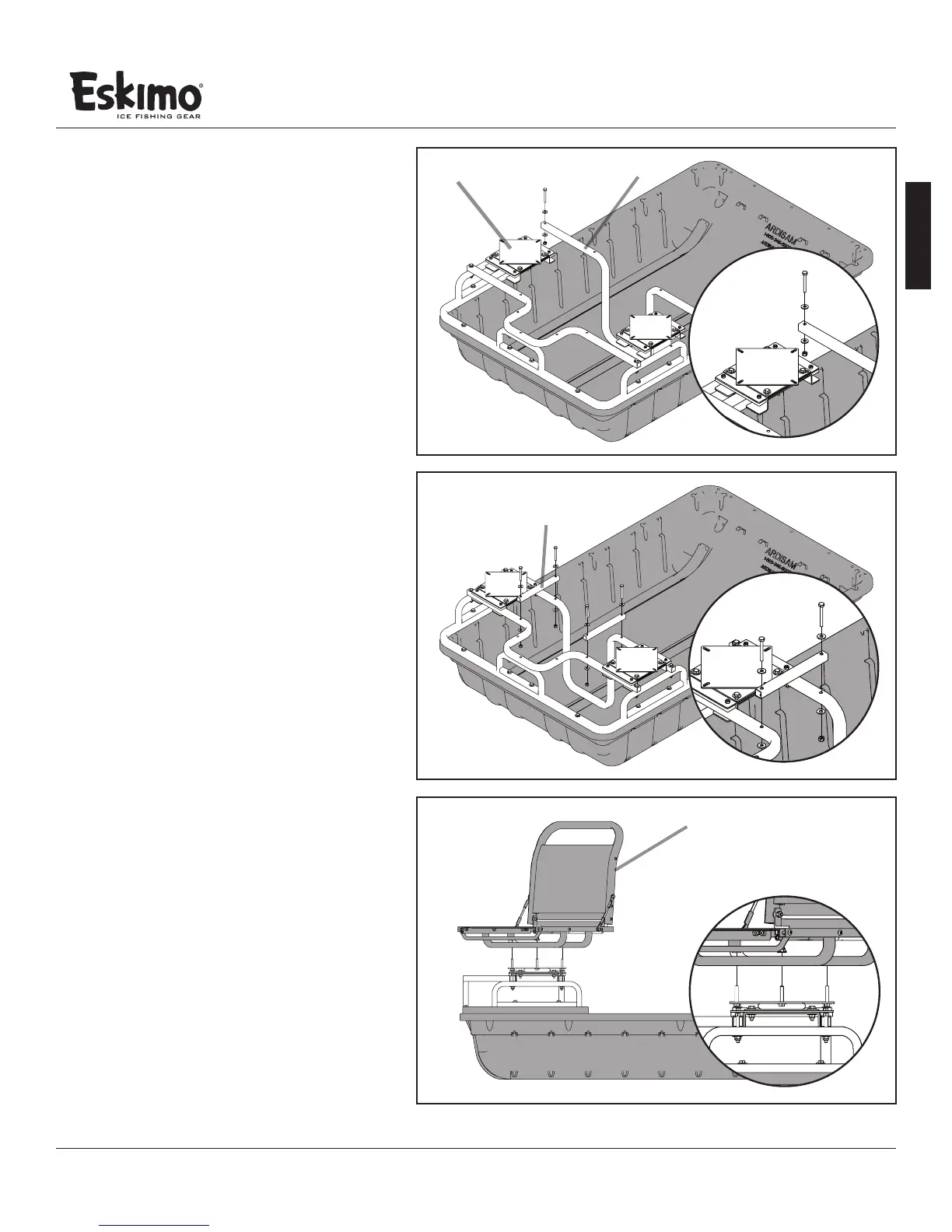

4. [ FIGURE 4 ]
Monter le pivot coulissant (21995) entre
l’anse de siège avant (21999) et l’anse de
siège arrière (22000) avec: deux (2) vis de
1/4 - 20 x 2-1/4po (48271), deux (2) écrous
Nyloc (67538) et quatre (4) rondelles de
1/4po (48261).
REMARQUE: Chaque pivot coulissant doit
pouvoir bouger librement d’avant en arrière
sur (21999) et (22000).
5. [ FIGURE 5 ]
Monter les supports tubulaires (21996) sur
l’anse de siège avant (21998) et l’anse de
siège arrière (22000) avec: quatre (4) vis
de 1/4 - 20 x 2-1/4po (48271), quatre (4)
écrous Nyloc (67538) et huit (8) rondelles
de 1/4po (48261).
MONTAGE DU SIÈGE VERSA
6. [ FIGURE 6 ]
Monter les sièges Versa (15004) sur les
pivots coulissants (21995) avec: huit (8)
vis de 1/4 - 20 x 1-1/2po (48240), huit (8)
écrous Nyloc (67538) et seize (16) rondelles
de 1/4po (48261). Enler les vis avec le
letage vers le haut à travers la plaque
pivotante et les trous de l’armature du
siège.
21995
22000
21996
FIGURE 4
FIGURE 5
FIGURE 6
15004
