18
Manuel de l’utilisateur
22200, 25502
|
Abri hybride pour pêche sur glace EVO™
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HAC

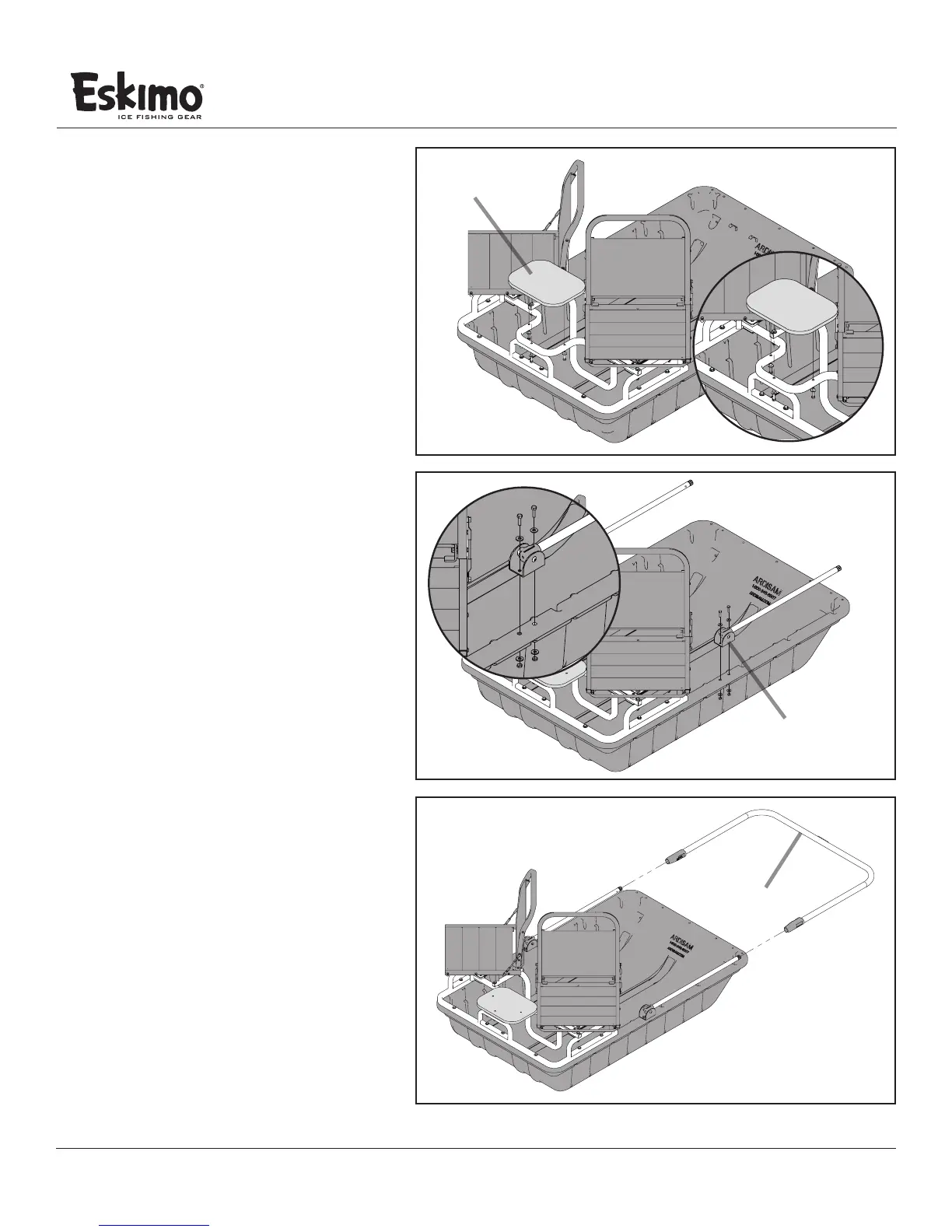

7. [ FIGURE 7 ]
Montre la tablette (11331) sur l’anse de
siège avant (21999) avec: deux (2) vis de
1/4 - 20 x 1-1/2po (48240), une (1) vis
de 1/4- 20 x 2-1/4po (48271) et trois (3)
rondelles de 1/4po (48261). Enler les vis
à travers le tube et le dessous de la tablette
avec le letage vers le haut.
REMARQUE: La tablette (11331) comporte
des «écrous en té» intégrés pour faciliter
l’assemblage. Vérier que TOUTES les vis sont
correctement engagées avant de les serrer.
8. [ FIGURE 8 ]
Monter la charnière (22003) sur le traîneau
en plastique avec: quatre (4) vis de 1/4 - 20
x 1po (69345), huit (8) rondelles de 1/4po
(48261) et quatre (4) écrous Nyloc (67538).
Toute la visserie posée durant cette partie de
l’assemblage peut maintenant être serrée.
MONTAGE DES MONTANTS
D’ARMATURE
9. [ FIGURE 9 ]
Monter l’arceau d’armature (21950) en
l’enlant sur les montants de charnière
(22003). Enfoncer le bouton en laiton du
montant de charnière pour permettre à
l’arceau d’armature de s’engager dessus.
Un déclic est audible lorsque l’arceau
d’armature s’enclenche dans sa position
d’utilisation. Enfoncer ensuite les pattes sur
les extrémités rouges de l’arceau et enler
l’arceau dans les montants de charnière.
Lorsque l’arceau est complètement enfoncé,
cela correpond à la position de transport.
FIGURE 7
*
11331
FIGURE 8
FIGURE 9
#21950
#22003
