Eskimo 22200 - Page 22

22
Manuel de l’utilisateur
22200, 25502
|
Abri hybride pour pêche sur glace EVO™
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HAC
EVO
™
2 / EVO
™
2iT

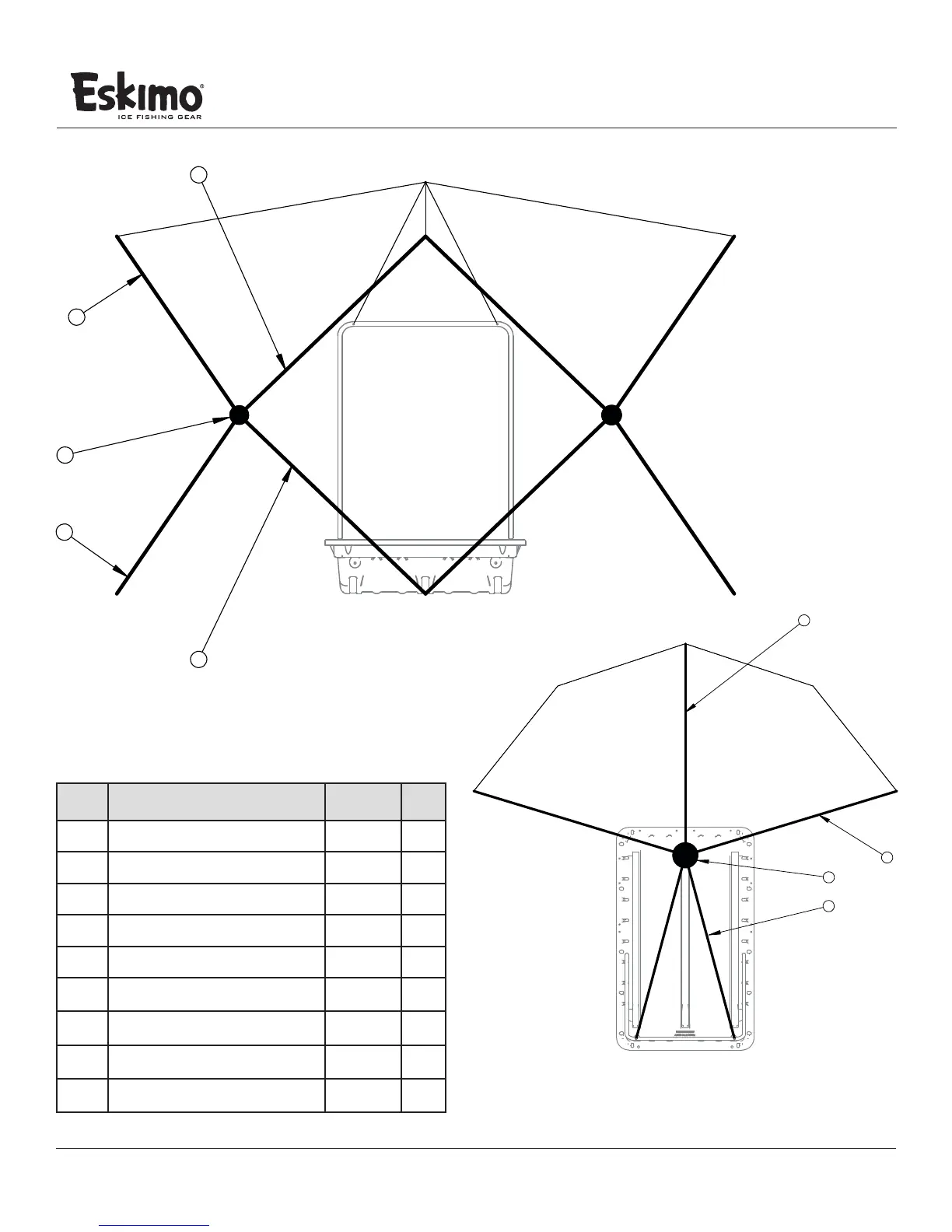

HUB LISTE PÔLES DE PIÈCES
REF.
NO. DESCRIPTION PART NO. QT Y.
1
MONTANT FIBRE DE VERRE 128,4 CM
50,56 PO X 10 MM
22970 4
2
MONTANT FIBRE DE VERRE 126,7 CM
49,88 PO X 10 MM
22972 4
3
MONTANT FIBRE DE VERRE 127,8 CM
50,31 PO X 11 MM
24860 1
4
MONTANT FIBRE DE VERRE 147,8 CM
58,19 PO X 11 MM
24862 2
5
MONTANT FIBRE DE VERRE 150,5 CM
59,25 PO X 11 MM
24864 2
6
MOYEU D’ASSEMBLAGE DE TYPE ROTULE
AVEC ROND. CAOUT.
10091 2
7
MOYEU D’ASSEMBLAGE À ROTULE
GRAND EVO2
24858 1

ASSEMBLAGE COMPLET DE LA PEAU
ESKIMO 22200
21947 1

ASSEMBLAGE COMPLET DE LA PEAU
ESKIMO 25502
24565 1
6
22200/25502 HUBS/POLES PARTS LIST
YTQNOITPIRCSED# TRAP# NOOLLAB
1 22970 POLE FIBERGLASS 50.56 IN X 10.00 MM 4
2 22972 POLE FIBERGLASS 49.88 IN X 10.00 MM 4
3 24860 POLE FIBERGLASS 50.31 IN X 11.00 MM 1
4 24862 POLE FIBERGLASS 58.19 IN X 11.00 MM 2
5 24864 POLE FIBERGLASS 59.25 IN X 11.00 MM 2
6 10091 ASSY HUB BALL AND SOCKET TYPE W/ RW 2
7 24858 ASSEMBLY BALL AND SOCKET LARGE EVO 2 1
4
3
5
7
1
1
2
2
6
22200/25502 HUBS/POLES PARTS LIST
YTQNOITPIRCSED# TRAP# NOOLLAB
1 22970 POLE FIBERGLASS 50.56 IN X 10.00 MM 4
2 22972 POLE FIBERGLASS 49.88 IN X 10.00 MM 4
3 24860 POLE FIBERGLASS 50.31 IN X 11.00 MM 1
4 24862 POLE FIBERGLASS 58.19 IN X 11.00 MM 2
5 24864 POLE FIBERGLASS 59.25 IN X 11.00 MM 2
6 10091 ASSY HUB BALL AND SOCKET TYPE W/ RW 2
7 24858 ASSEMBLY BALL AND SOCKET LARGE EVO 2 1
4
3
5
7
1
1
2
2
VUE DE DESSUS
VUE DE FACE
