70

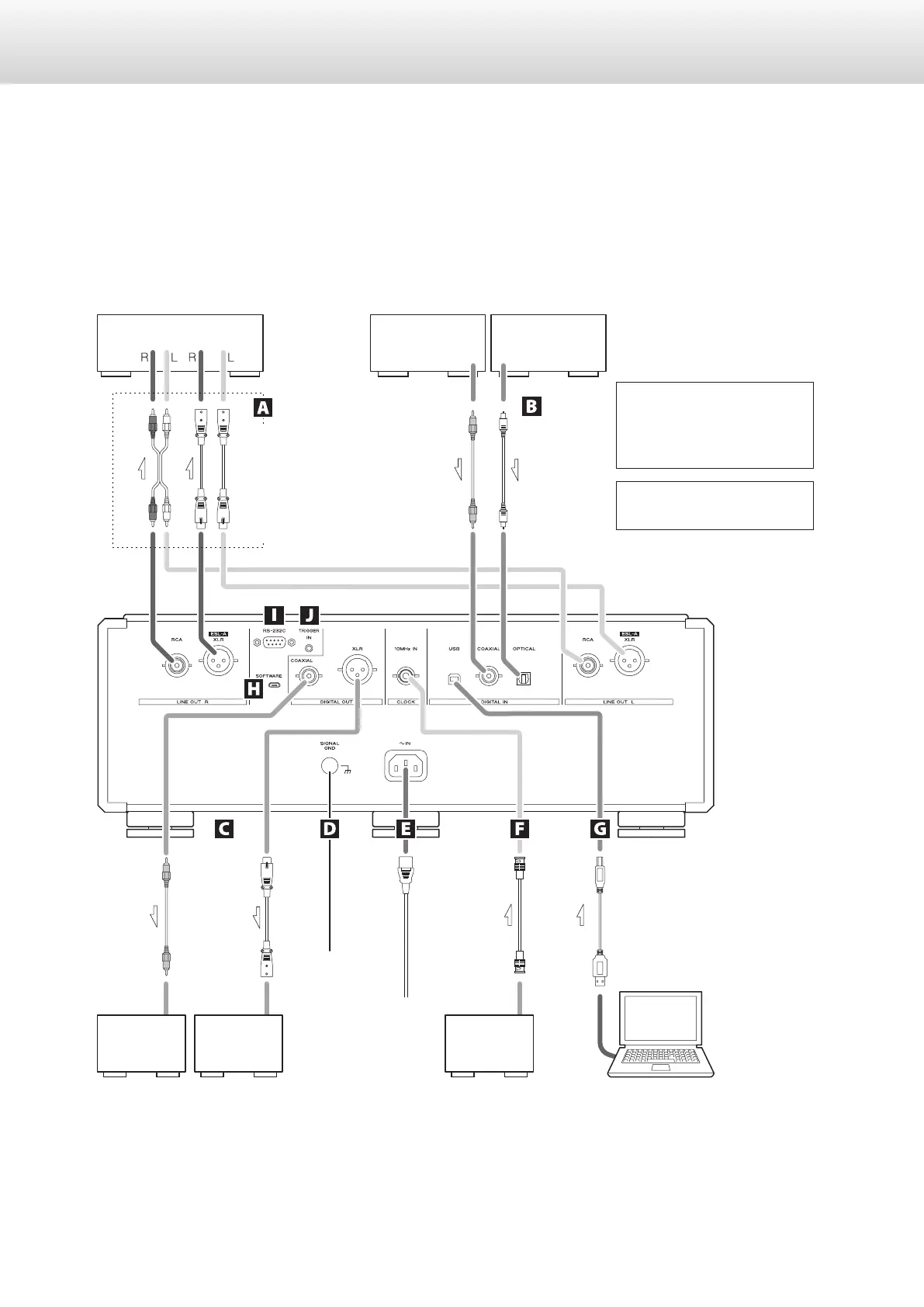

Conexiones (continuación)
V
Precauciones al hacer las conexiones
o Haga primero todas las demás conexiones antes enchufar el cable de corriente a una toma de electricidad.
o Lea los manuales de todos los dispositivos que se vayan a conectar y siga sus instrucciones.
La salida digital se puede ajustar
en XLR o COAX (página85).
La polaridad de los terminales
XLR puede ajustarse para que el
VIVO (POSITIVO) sea el pin 2 o el
3 (página85).
Cables RCA
cables XLR
Cable USB
Haga la conexión usando
un juego de un solo tipo.
Realice el ajuste de salida
analógica (AOUT>) en
función del terminal que
esté siendo utilizado
(página85).
Cable digital coaxial RCA
Cable digital
óptico
Cable de corriente
incluido
Cable digital coaxial RCA
Cable coaxial BNC
Amplificador estéreo
OrdenadorOtros dispositivos digitales
(convertidor DA, amplificador
AV, grabadora, etc.)
Equipo con salida
de audio digital
Equipo con salida
de audio digital
Dispositivo que emita
señal de reloj (G-01X, etc.)
ENTRADA
DIGITAL
(COAXIAL)
ENTRADA
DIGITAL
(XLR)
SALIDA DIGITAL
(COAXIAL)
SALIDA DIGITAL
(ÓPTICA)
SALIDA
de 10 MHz
Entrada de audio
(ENTRADA DE LÍNEA, etc.)
Cable digital XLR
c
Toma de
electricidad
