16
Correspond aux directives de la CE
Correspond aux exigences du § 21 de la loi
sur la sécurité d‘installations et d‘appareils
techniques (LSIT)
Boîtier avec isolation (classe de protec-
tion II).
Devices with this symbol may only be operated
indoors (dry environment)

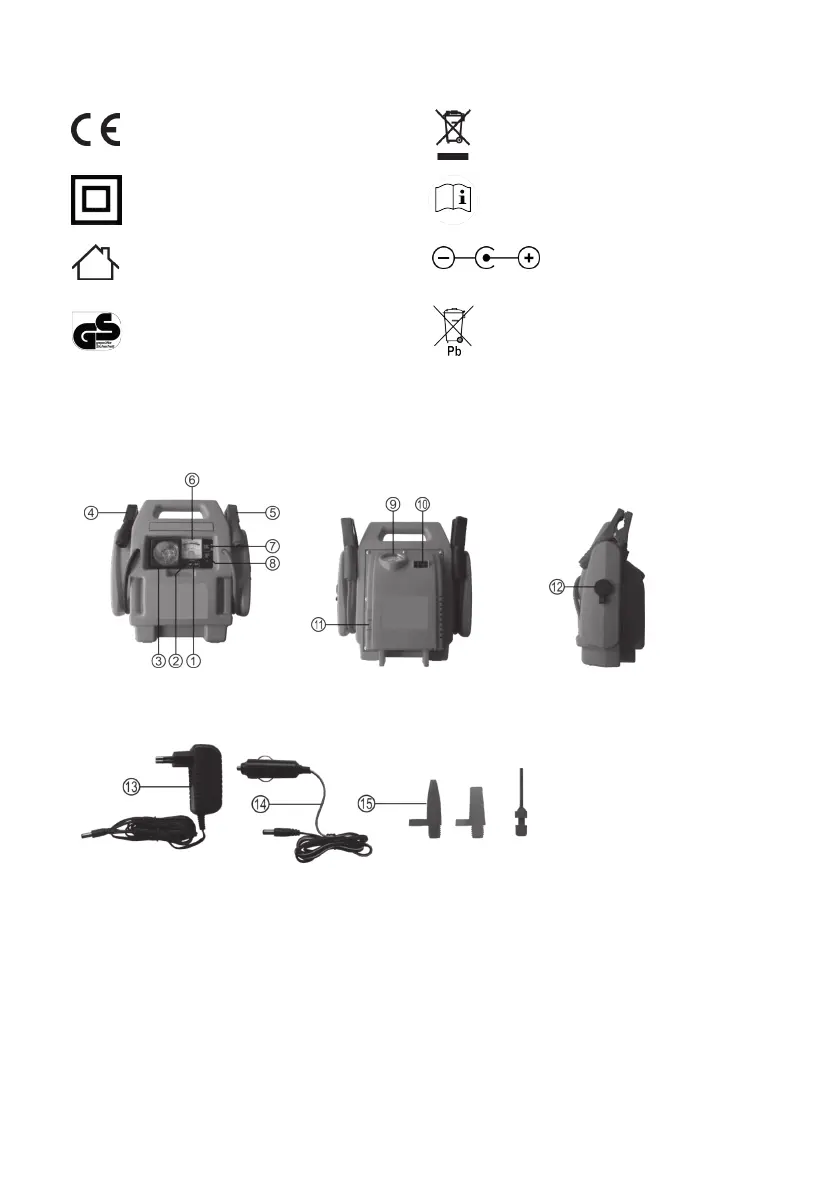

Figure 1 : Vue avant Figure 2 : Vue arrière Figure 3 : Vue de droite
Lire le mode d‘emploi
Polarité de la che de chargement
Un produit électrique/électronique marqué avec
ce symbole ne doit pas être jeté dans les ordures
ménagères.
Marquage selon l‘ordonnance allemande sur les
batteries (BattG §17) : L‘utilisateur nal est obligé
par la loi de remettre les batteries utilisées au
revendeur ou à un service de collecte pour qu‘elles
soient éliminées conformément aux dispositions.
5. Explication des symboles
6. Notice d‘utilisation
6.1 Vue d‘ensemble
1 Prise de chargement 9 Manomètre
2 Lampe de contrôle de charge 10 Interrupteur MARCHE/ARRÊT pour compresseur
3 Lampe de travail LED 11 Rabat d’espace de rangement
4 Pince noire (-) 12 Prise 12 V
5 Pince rouge (+) 13 Chargeur à che
6 Indicateur d’état de charge 14 Câble de chargeur automobile
7 Interrupteur pour lampe de travail LED 15 Adaptateur de valve
8 Bouton-poussoir pour indicateur d’état de charge
Figure 4 : Accessoires
