EUFAB 16643 - Aufladen des Powerpacks; Aufladen des Steckerladegerät; Aufladen mit dem 12 V Kfz-Ladekabel

4
6.2 Auaden des Powerpacks
6.2.1 Auaden des Steckerladegerät
6.2.2 Auaden mit dem 12 V Kfz-Ladekabel
Laden Sie das Power Pack nach dem Kauf, bzw. vor dem ersten
Einsatz komplett auf. Lassen Sie das Powerpack maximal 48
Stunden am Ladegerät angeschlossen.
Zum Kontrollieren des Ladezustands entfernen Sie zuerst
das Ladekabel, drücken Sie dann den Kontrolltaster für den
Ladezustand (Position 8 in der Übersicht). Wird auf dem
Voltmeter für den Ladezustand (Position 6 in der Übersicht)
ein Wert von 50% oder weniger angezeigt, gelber Bereich
(Bild 5), muss das Powerpack aufgeladen werden. Liegt der
Wert über 50%, grüner Bereich (Bild 6), ist das Powerpack
einsatzbereit.
Schalten Sie den Kompressor und die Arbeitsleuchte aus. Entfernen Sie alle an das Powerpack angeschlossenen Verbraucher.
Stecken Sie den Hohlstecker des Steckerladegeräts (Position 13 in der Übersicht) in die Ladebuchse des Powerpacks (Position 1
in der Übersicht). Stecken Sie jetzt das Stecker-Ladegerät in die Steckdose. Die Ladekontrollleuchte (Position 2 in der Übersicht)
leuchtet jetzt auf. Der Ladevorgang dauert bei völlig leerem Akku max. 48 Stunden. Nach dem Ladevorgang ziehen Sie zuerst
das Stecker-Ladegerät aus der Steckdose, danach ziehen Sie den Hohlstecker aus der Ladebuchse des Power Packs. Wenn Sie
jetzt den Tastschalter für den Ladezustand (Position 8 in der Übersicht) drücken, zeigt das Voltmeter für den Ladezustand
(Position 6 in der Übersicht) eine Spannung von ca. 13 V an.
Schalten Sie den Kompressor und die Arbeitsleuchte aus. Entfernen Sie alle an das Powerpack angeschlossenen Verbraucher.
Stecken Sie den Hohlstecker des 12 V Kfz - Ladekabels (Position 14 in der Übersicht) in die Ladebuchse des Power Packs (Position
2 in der Übersicht). Stecken Sie jetzt den 12 V-Stecker in die 12 V-Steckdose Ihres Fahrzeugs. Die Ladekontrollleuchte (Position
1 in der Übersicht) leuchtet jetzt auf. Der Ladevorgang dauert bei völlig leerem Akku ca. 17 Stunden. Nach dem Ladevorgang
ziehen Sie zuerst den 12 V-Stecker aus der 12 V-Steckdose Ihres Fahrzeugs und danach den Hohlstecker aus der Ladebuchse des
Power Packs. Wenn Sie jetzt den Tastschalter für den Ladezustand (Position 8 in der Übersicht) drücken, zeigt das Voltmeter für
den Ladezustand (Position 6 in der Übersicht) eine Spannung von ca. 13 V an.
1 Ladebuchse 9 Manometer
2 Ladekontrollleuchte 10 EIN/AUS-Schalter für Kompressor
3 LED-Arbeitsleuchte 11 Stauchfach-Klappe für Luftschlauch
4 schwarze Polzange (-) 12 12 V - Steckdose
5 rote Polzange (+) 13 Steckerladegerät
6 Ladezustandsanzeige 14 Kfz-Ladekabel
7 Schalter für LED-Arbeitsleuchte 15 Ventiladapter
8 Tastschalter für Ladezustandsanzeige
Bild 5: Batterie muss
geladen werden
Bild 6: Batterie vollgeladen
Lassen Sie das Steckerladegerät nicht länger als 48 Stunden angeschlossen!

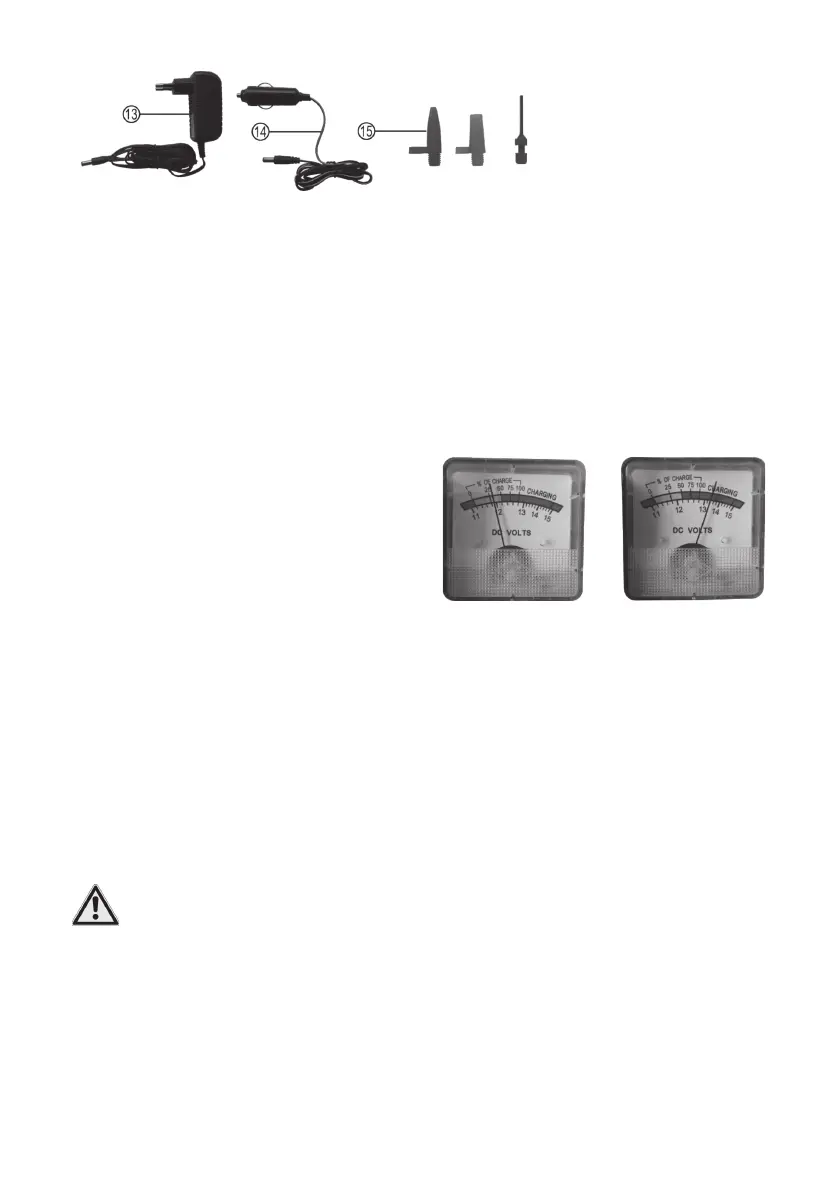

Bild 4: Zubehör
