Conforme alle direttive CE.
Conforme ai requisiti del § 21 della legge sulla
sicurezza dei prodotti.
Alloggiamento protettivo isolato (classe
di protezione II).
I dispositivi contrassegnati con questo simbolo
sono destinati all‘uso domestico (in ambienti
asciutti)

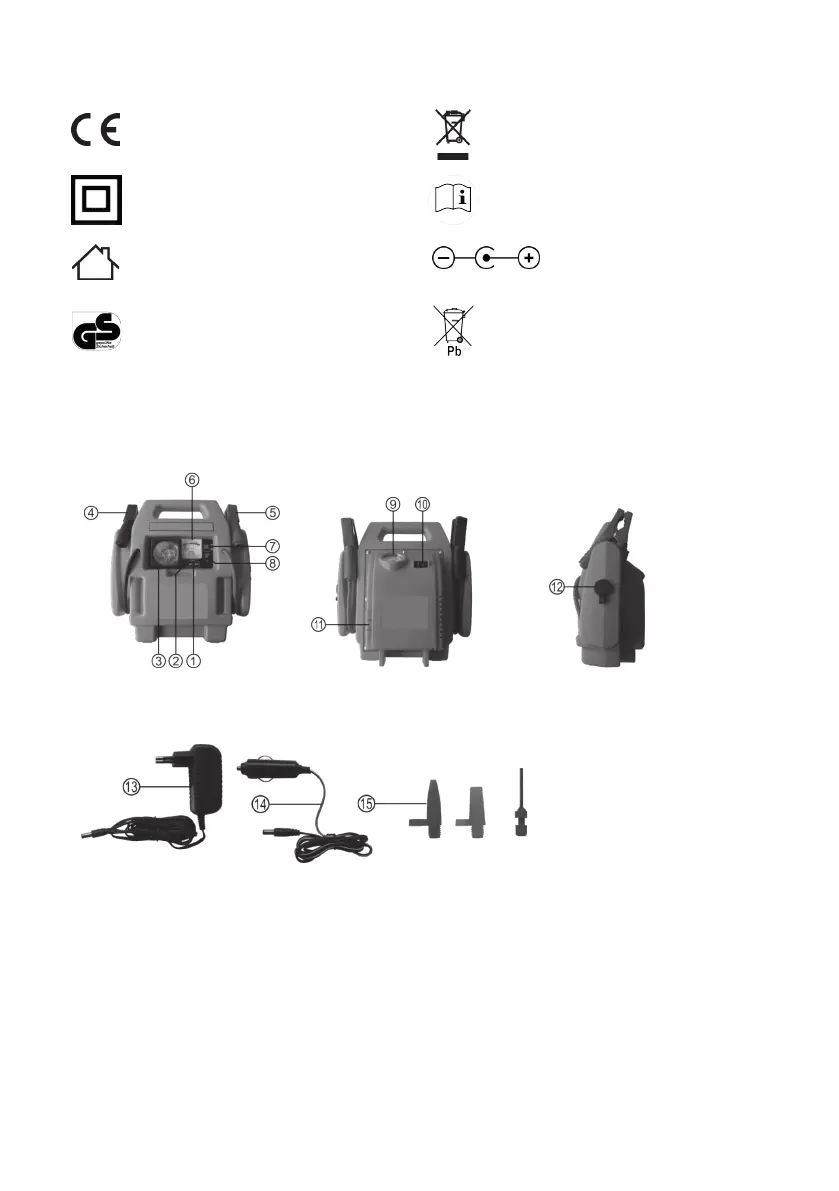

Figura 1: Vista frontale Figura 2: Vista posteriore Figura 3: Vista da destra
Leggere le istruzioni d‘uso
Polarità della spina di ricarica
I dispositivi elettrici contrassegnati con questo
simbolo non vanno gettati nei riuti domestici
Contrassegno sec. § 17 BattG: Il consumatore nale
è obbligato per legge a smaltire correttamente le
batterie restituendole al rivenditore o portandole a
un apposito centro di raccolta.
5. Spiegazione dei simboli
6. Istruzioni per l‘uso
6.1 Panoramica

1 Presa di ricarica 9 Manometro
2 Spia di controllo ricarica 10 Interruttore ON/OFF per compressore
3 Spia di funzionamento a LED 11 Coperchio vano per essibile aria
4 Morsetto nero (-) 12 Presa 12 V
5 Morsetto rosso (+) 13 Caricatore a spina
6 Indicatore del livello di carica 14 Cavo di ricarica per auto
7 Interruttore per lampada da lavoro a LED 15 Adattatori valvola
8 Pulsante per indicatore livello di carica
Figura 4: Accessori
