• Den Neigungswinkelzeiger so einstellen, dass er präzise auf
die 0° Markierung ausgerichtet ist.
• Die Schraube wieder festdrehen.
45° Einstellung des Neigungswinkelanschlags
• Lösen Sie den Feststellgriff für den Neigungswinkel und
kippen Sie den Schneidkopf vollständig nach links, bis er
gegen den 45°-Anschlag anliegt.
• Prüfen Sie mit einem Zeichendreieck, ob sich das Sägeblatt
im Winkel von 45° zum Tisch befindet (Dreieck nicht an den
TCT-Spitzen anlegen).
• Wenn das Sägeblatt nicht präzise ausgerichtet ist, muss eine
Anpassung erfolgen.
• Bringen Sie den Schneidkopf wieder in die senkrechte Position.
• Lösen Sie die Feststellmutter der Einstellschraube für den
45°Neigungswinkel.
• Drehen Sie die Schraube nach Bedarf mit einem
Sechskantschlüssel nach innen oder aussen. (Abb. 16)
• Kippen Sie den Schneidkopf in die 45°-Stellung und kontrollieren
Sie erneut die Ausrichtung mit dem Zeichendreieck.
• Wiederholen Sie die oben aufgeführten Schritte, bis der
korrekte Winkel erreicht ist.
• Wenn die Ausrichtung beendet ist, die Feststellmutter der
Einstellschraube fest anziehen.
DECKENLEISTENSCHNITT
Der Schneidkopf kann (nur nach links) gekippt und in einem
Schrägwinkel von 33,9
o
arretiert werden. Der Drehtisch kann
31.6
o
Gehrungswinkel nach links oder rechts eingestellt
werden. So kann die Rage-Maschine für das Schneiden von
Deckenleisten mit 38° eingesetzt werden.
Zur Überprüfung des 33,9
o
-Winkels benötigt der Bediener einen
Noniuswinkelmesser (nicht im Lieferumfang enthalten).
Überprüfung des 33,9
o
-Schrägwinkelanschlags:
• SetzenSiedenDeckenleistenstiftein(sieheVorgänge)
• LösenSiedenSchrägarretiergriffundkippenSieden
Schneidkopf in die 33,9
o
-Position.
• SchiebenSiedenNoniuswinkelmesserinPosition,wobeiein
Arm auf dem Drehtisch und der andere auf dem gekippten
Sägeblatt ruht.
• LesenSiedieWinkeleinstellungab.

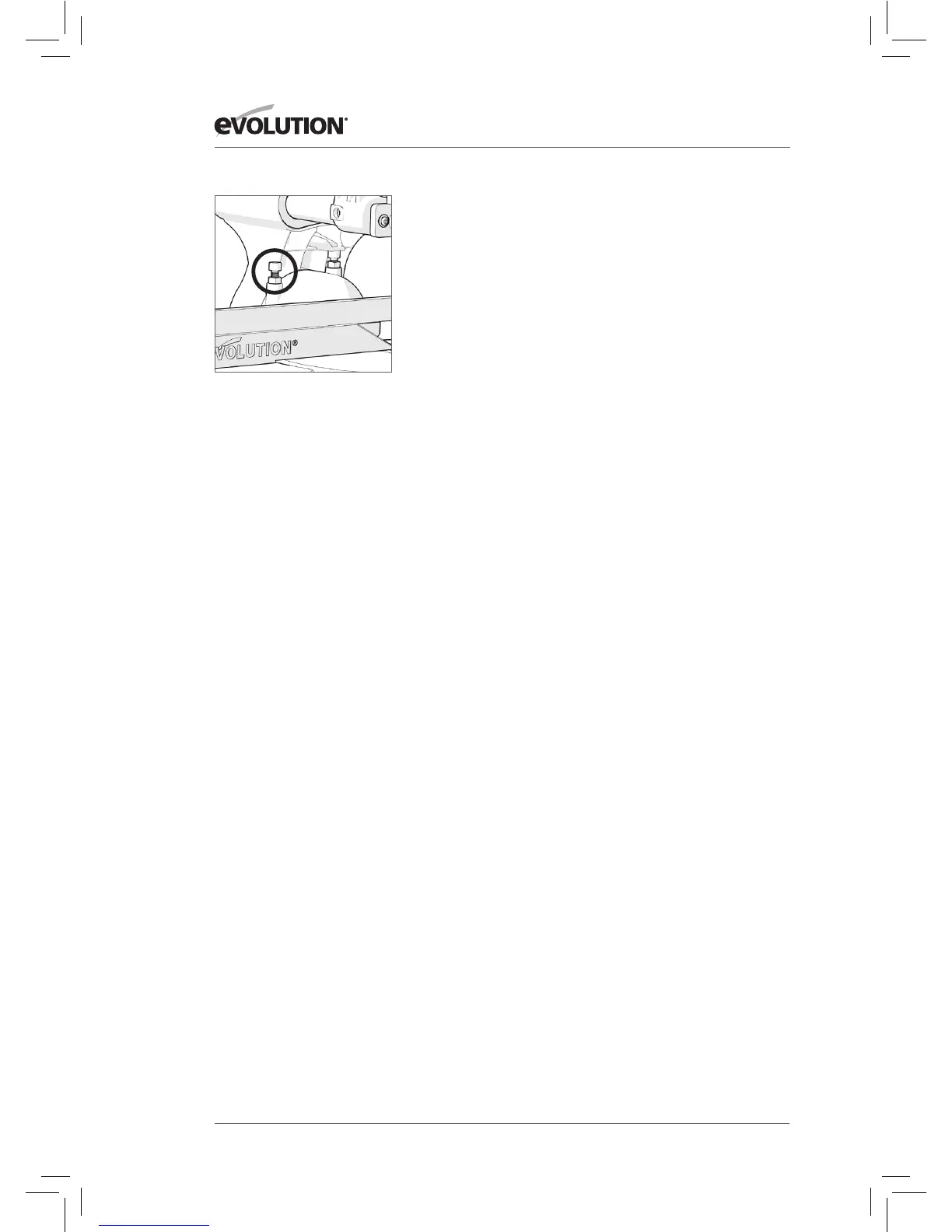

Abb. 16
108
