Evolution Fury 3-XL User Manual

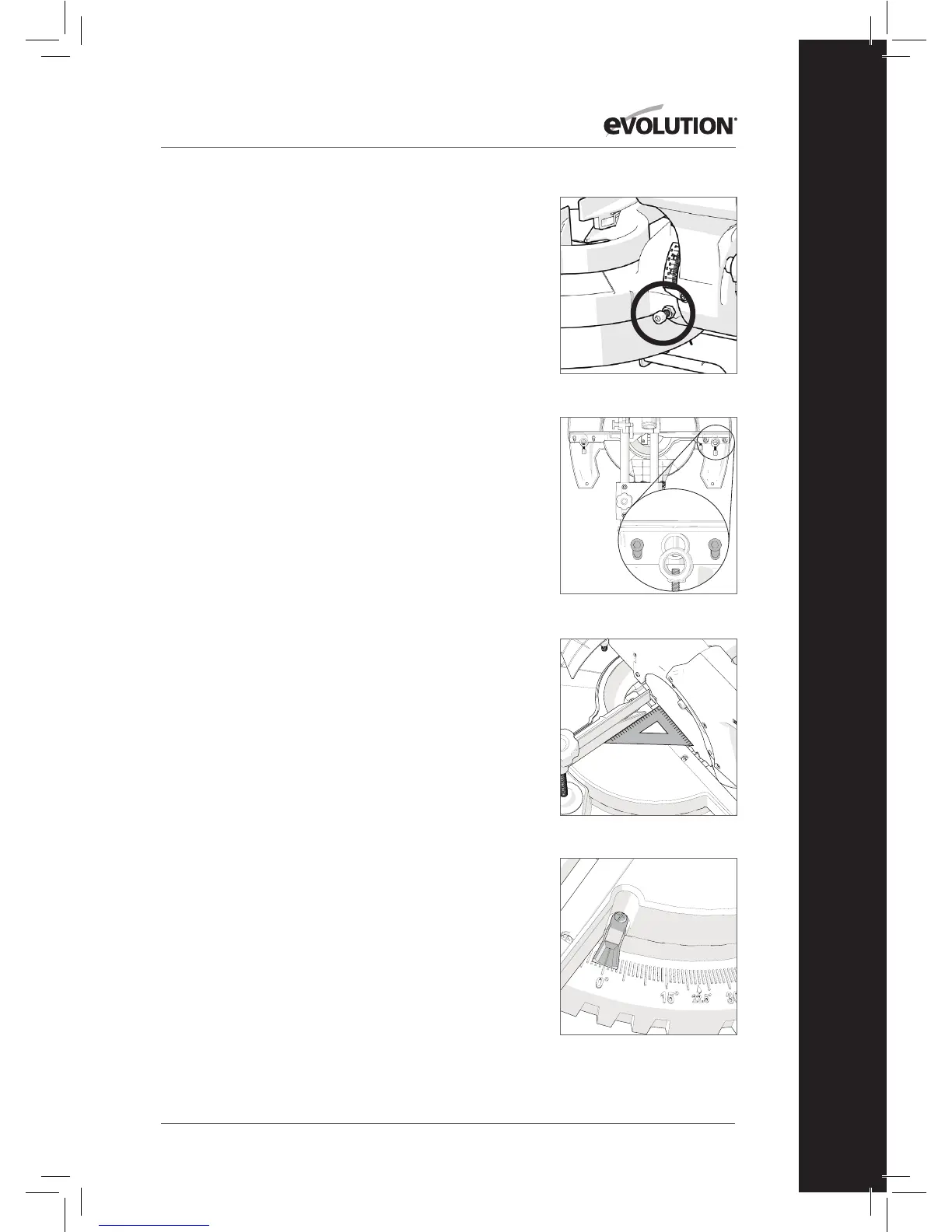

Falls nachjustiert werden muss:
• LösenSiedieSperrmutterander33,9
o
-Einstellschraube.
• VerwendenSieeinenSechskantschlüsselzurJustierung
der Einstellschraube einwärts oder auswärts, je nach
Bedarf. (Abb. 17)
• IsteinekorrekteJustierungerzielt,sperrenSiedie
Einstellschraube durch Festziehen der Sperrmutter.”
Ausrichten des Anschlags
Der Anschlag muss auf 90° (rechtwinklig) ausgerichtet werden Der
Drehtisch muss auf den Gehrungswinkel ‘0°’ eingestellt werden.
Der Anschlag wird mit zwei Inbusschrauben befestigt, die an beiden
Seiten des Anschlags in verlängerten Schlitzen liegen. (Abb. 18)
• Vergewissern Sie sich, dass sich der Schneidkopf in
der untersten Verriegelungsposition befindet und der
Feststellstift vollständig eingerastet ist.
• Stellen Sie das Zeichendreieck auf den Tisch, wobei ein kurzes
Ende auf dem Tisch und das andere kurze Ende am Sägeblatt
anliegt (nicht an den TCT-Spitzen). (Abb. 19)
• Wenn eine Anpassung erforderlich ist, die vier Verstellschrauben
für den Anschlag mit einem Sechskantschlüssel lösen.
• Den Anschlag in den verlängerten Schlitzen neu
positionieren, bis die Ausrichtung stimmt.
• Die Inbusschrauben wieder fest anziehen.
Einstellen des Gehrungswinkelzeigers
Hinweis: In die Vorderseite der Maschinengrundplatte sind
zwei Gehrungswinkelskalen eingeprägt. Ein kleiner Zeiger am
Drehtisch gibt den ausgewählten Winkel an.
Falls erforderlich, kann der Zeiger durch Lösen seiner
Befestigungsschraube mit einem Kreuzschlitzschraubenzieher
Nr. 2 neu positioniert werden. Soweit erforderlich anpassen und
dann die Befestigungsschraube wieder fest anziehen. (Abb. 20)
Abb.17
Abb.18
Abb. 19
Abb. 20
109
www.evolutionpowertools.com
DE
