A. Si le rayon laser n’est pas parallèle avec les marquages,
procéder de la manière suivante:
• Desserrer la vis de serrage (Fig. 6 a)
• Tourner le module laser (Fig. 6 b) avec précaution jusqu’à ce
que la ligne soit parallèle aux marquages sur le carton.
• Resserrer la vis de serrage.
• Contrôler une nouvelle fois l’orientation.
B. Si le rayon laser est parallèle avec les marquages,
mais ne les traverse pas :
• Desserrer les deux vis. (Fig. 7 c)
• Le module laser peut maintenant être déplacé latéralement
pour orienter le rayon laser sur les marquages dans le carton.
• Si le rayon laser se trouve à l’endroit approprié, resserrer les
deux vis.
• Renouveler la procédure ‹A’ pour contrôler une nouvelle
fois l’orientation.
Remarque: les réglages mentionnés ci-dessus et l’orientation
doivent faire l’objet d’un contrôle régulier pour garantir la
précision du laser.
Remarque: les étiquettes d’avertissement suivantes peuvent
se trouver sur cette machine.
RAYON LASER
NE PAS REGARDER DANS LE RAYON LASER
PRODUIT LASER DE LA CLASSE 2
AJUSTEMENT POUR LASER
NORD-AMÉRICAINS MODÈLES PLUG
ATTENTION : Le moteur ne doit être en marche à aucun
moment de cette procédure.
Le module laser se trouve dans une «»plaque de montage»».
La plaque de montage elle-même se trouve dans l’outil,
sur deux (2) vis à douille avec ressort de rappel.»
En desserrant légèrement la vis cruciforme (Fig. 8a) le module
laser peut être légèrement tourné dans la plaque de montage
pour permettre à l’utilisateur de s’assurer que le rayon laser est
à la verticale.
Les deux (2) vis à douille (Fig. 8b) doivent être considérées et
ajustées ensemble. Elles permettent au rayon laser d’être aligné
exactement avec le parcours de la lame lorsqu’elle pénètre dans
la table de l’outil.

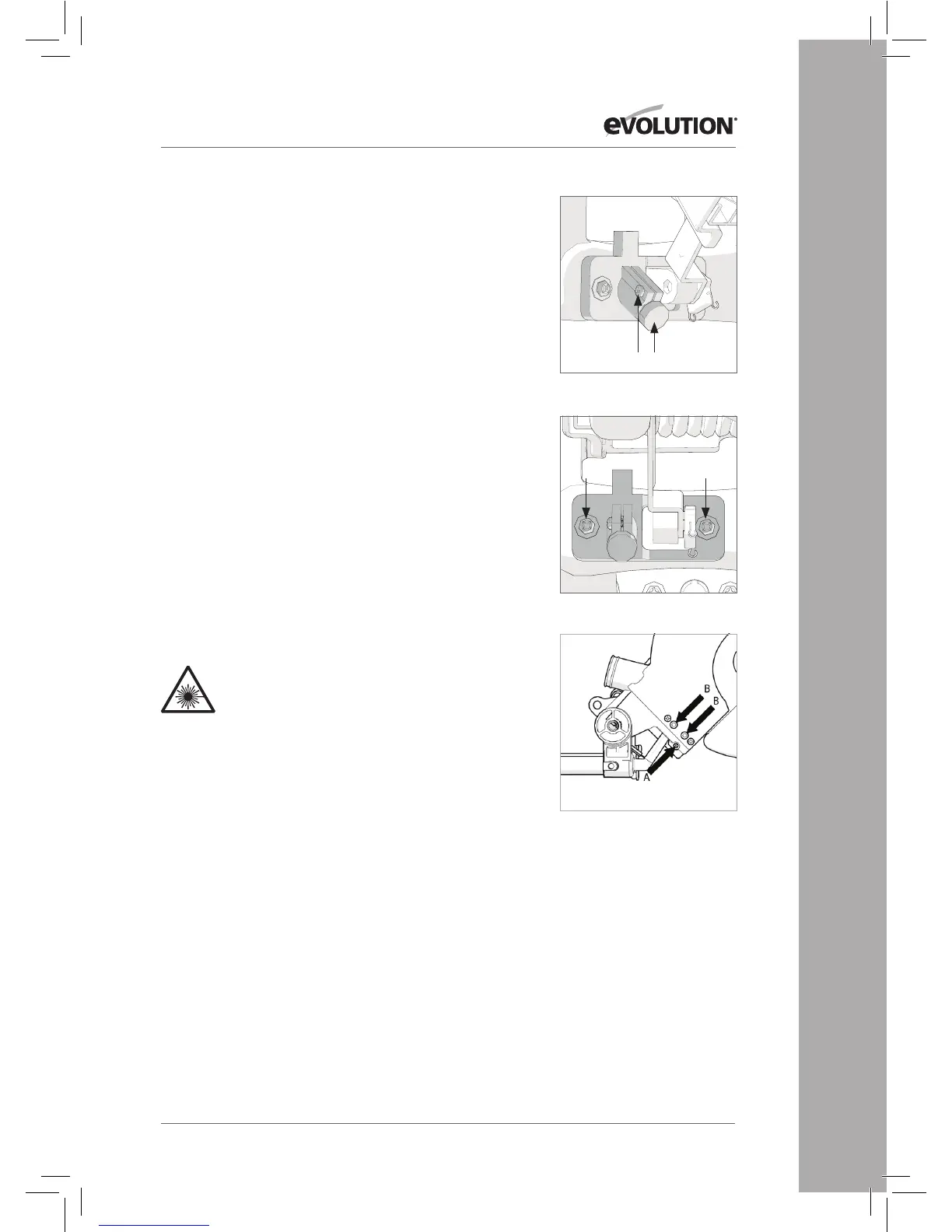

Fig. 6
Fig. 7
(a)(b)
(c) (c)
59
www.evolutionpowertools.com
FR
Fig. 8a + 8b
