Evolution Fury 3-XL User Manual

Pour vérifier l’alignement laser:

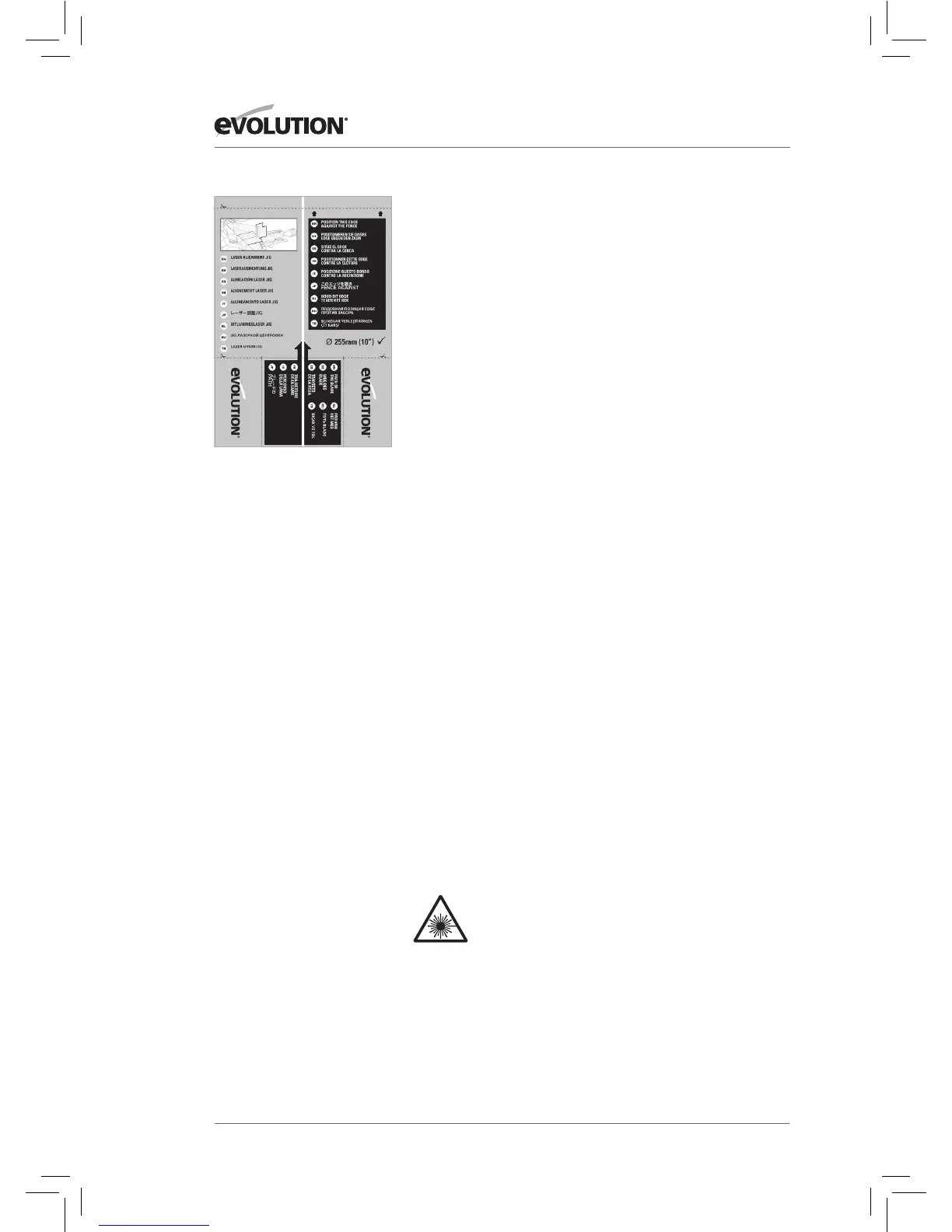

• Placezlegabaritencartondulaser(fourni)surlatablerotative
(Fig. 8c).
• Baissezlatêtedecoupeettracezleparcoursdelalamesur
le gabarit en carton en glissant le tête de coupe en avant et
en arrière.
• Positionnezlecartondetellesortequeleparcoursdelalame
marqué sur le gabarit corresponde exactement au parcours
réel de la lame.
• Fixezlegabaritencartonenplaceenutilisantdurubanà
masquer ou un système identique.
Allumez le laser.
• Silerayonlaserprojetécorrespondexactementauparcours
de la lame en travers de la table et dans le sens vertical,
aucune autre action n’est nécessaire.
Le rayon laser n’est pas vertical :
• Desserrezlaviscruciformeettournezdoucementlemodule
laser dans sa plaque de montage jusqu’à ce que le rayon laser
soit vertical.
• Resserrezlavisetrevérifiez.
Le rayon laser n’est pas aligné avec le parcours de la lame
qui traverse la table:
• Ajustezlesdeuxvisàdouillesl’uneaprèsl’autre,unquart
de tour au maximum à chaque fois, dans l’une ou l’autre
direction, en observant le mouvement du rayon laser projeté.
• Lorsquelerayonlaserprojetécorrespondauparcoursdela
lame à travers la table, le réglage est effectué.»
Note: Les ajustements et les réglages ci-dessus doivent être
réalisés régulièrement pour garantir la précision du laser.
Note: Les étiquettes de prévention suivantes doivent toujours
se trouver sur l’outil :
RADIATION LASER
NE FIXEZ PAS LE RAYON AVEC LES YEUX
PRODUIT LASER CLASSE 2
60
www.evolutionpowertools.com
Fig. 8c
