56 57
www.evolutionpowertools.com www.evolutionpowertools.com
EN
ES
FR

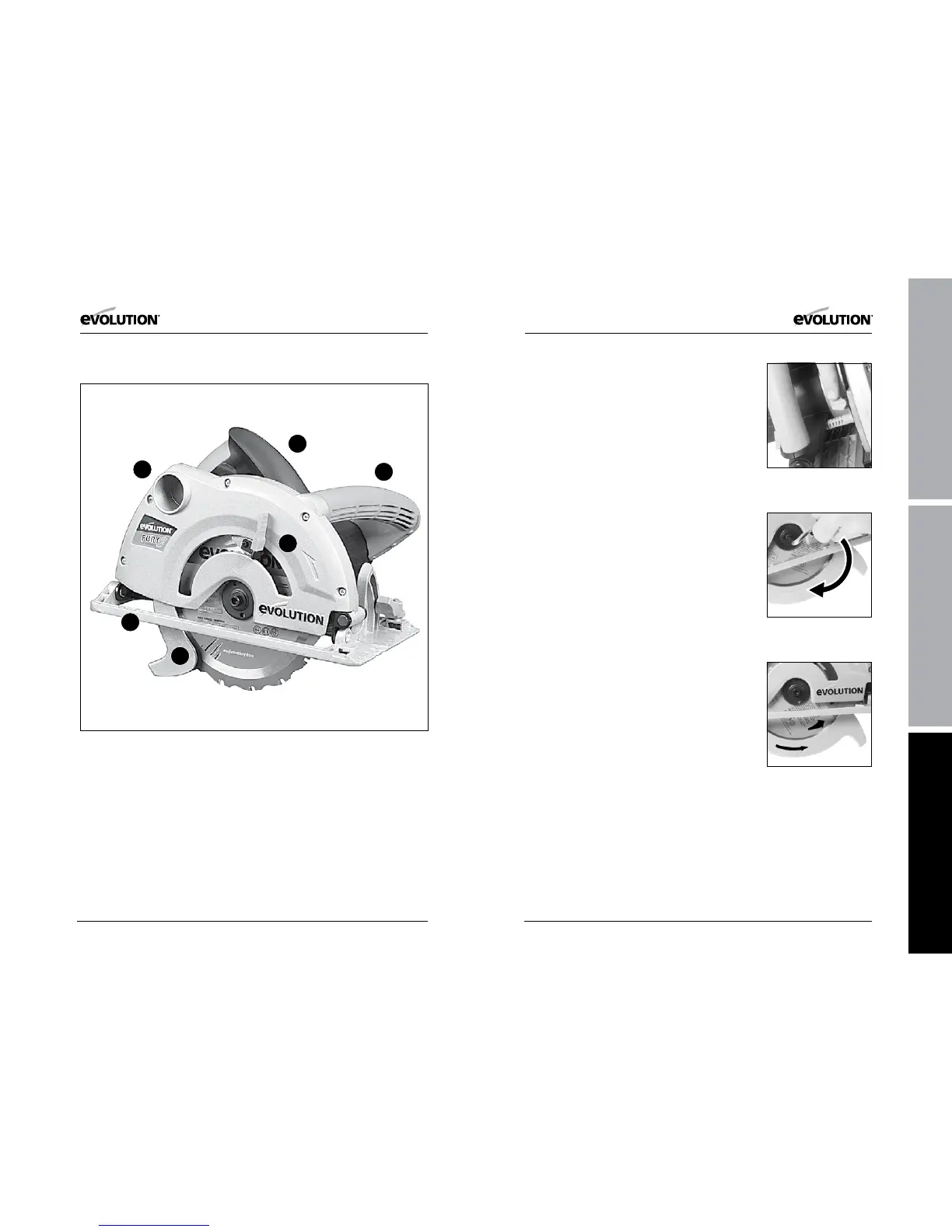

VUE GLOBALE DE LA MACHINE
1. POIGNÉE ARRIÈRE
2. POIGNÉE AVANT
3. PROTÈGELAME SUPÉRIEUR
4. PROTÈGELAME INFÉRIEUR
5. RAIL DE GUIDAGE
6. ORIFICE DE SORTIE DES COPEAUX
METTRE EN MARCHE LOUTIL
ATTENTION! Débranchez toujours la scie de la source
d’alimentation avant de procéder à des réglages . Référez-vous
au “Schéma de la liste des pièces de rechange”. Si nécessaire,
montez le guide de chant au socle et réglez le guide de chant
sur la position souhaitée. Fixez à l’aide de la vis à papillon.
Si une lame n’a pas été installée, installé une lame pour scie
FURY comme indiqué dans la section “Changement des
lames de scie”.
AVERTISSEMENT! Ne démarrez jamais la scie avec le
tranchant de la lame en contact avec la surface de la pièce
à travailler. Ne retirez pas la protection de lame à la main.
La protection se retire automatiquement. Cet appareil est
équipé d’un cordon d’alimentation et d’une prise conforme
pour son pays de désignation. Ne modifier en aucun cas
le cordon ou la prise.
CHANGER OU RETIRER LA LAME
AVERTISSEMENT: Seules des lames fabriquées par
Evolution sont compatibles sur cette machine. Assurez-vous
que la vitesse maximale de la lame est compatble avec
la machine. N’entreprenez cette vérification que lorsque
la machine est débranchée.
N.B: Il est fortement recommandé à l’utilisateur de porter des
gants de protection lors de toute manipulation de la lame
(changement de lame par exemple).
1. Placer la scie sur une surface plate et sécurisée.
2. Verrouiller le tronc de la machine en poussant le bouton de
verrouillage correspondant. (Fig. 1)
3. Avec la clé Allen fournie, dévisser et retirer la vis à tête creuse
puis la bride extérieure d’entraînement de la lame. (Fig. 2)
4. Retirer la lame de la scie.
5. Nettoyez minutieusement les brides d’entraînement intérieures
et extérieures et les surfaces de montage delame avant d’installer
la nouvelle lame.
6. Assurez-vous que le sens des flèches de rotation visibles
sur la lame corresponde au sens de rotation montré sur les
protège-lames supérieur et inférieur de la machine. (Fig. 3)
7. Remettre la bride extérieure d’entraînement
et la vis à tête creuse .
8. Appuyer sur le bouton de verrouillage du tronc et resserrer
la vis à tête creuse du tronc avec la clé Allen.
Fig. 1
Fig. 3
5
4
3
6
1
2
Fig. 2
TighTen
