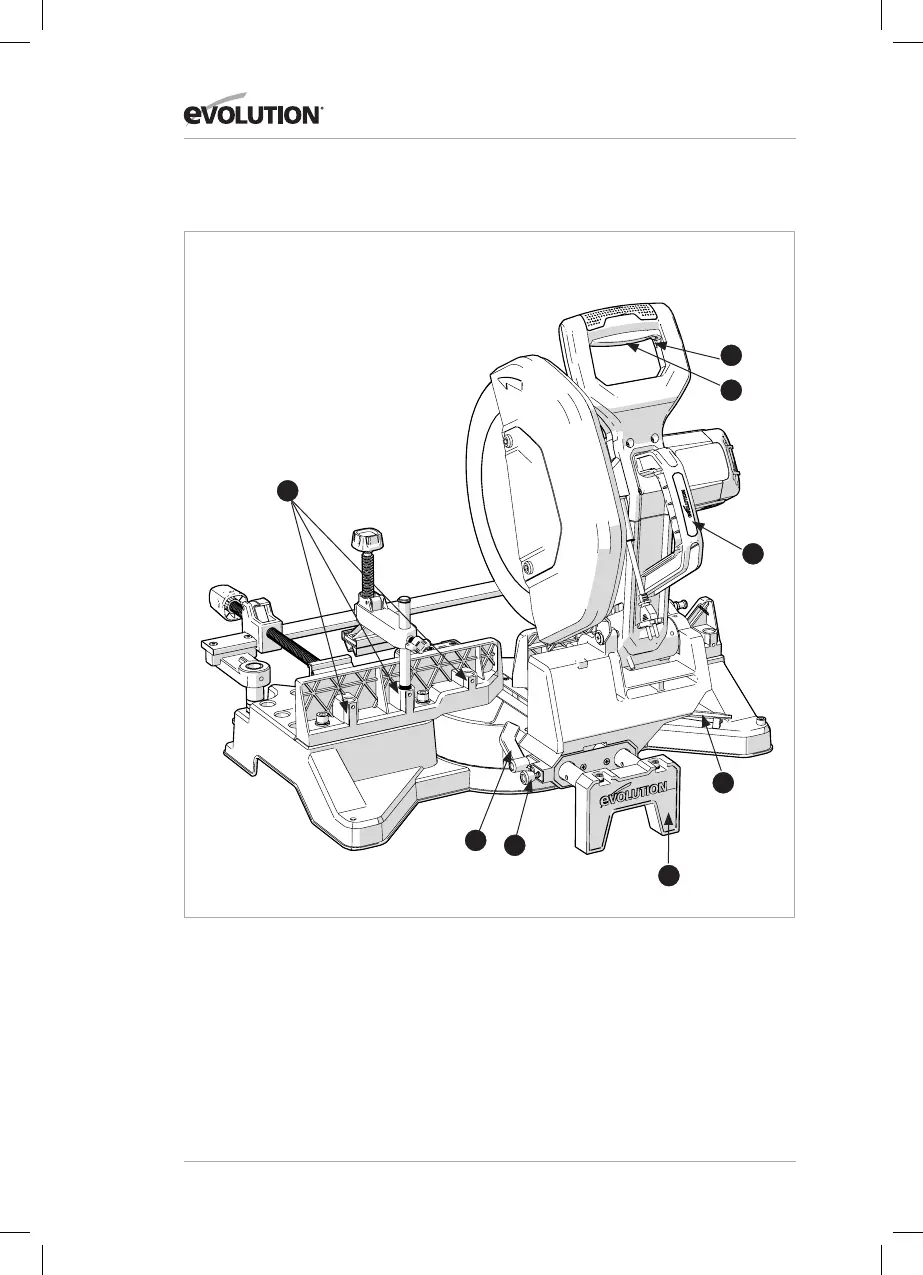

DESCRIPCIÓN GENERAL DE LA MÁQUINA
1. LLAVE HEXAGONAL DE DOBLE
EXTREMO
2. PALANCA DE BLOQUEO DEL
MECANISMO DE DESLIZAMIENTO
3. PASADOR DE BLOQUEO DEL
MECANISMO DE DESLIZAMIENTO DE
RESORTE
4. BLOQUEO DEL GATILLO
5. GATILLO INTERRUPTOR ON/OFF
6. ASA DE TRANSPORTE
7. CAVIDADES DE LA MORDAZA
DELANTERA
8. SOPORTE DEL RIEL TRASERO
1
5
4
2
7
3
8
6
