EX-61001 Deutsch
3. Aufbau, Anschlüsse & LEDs

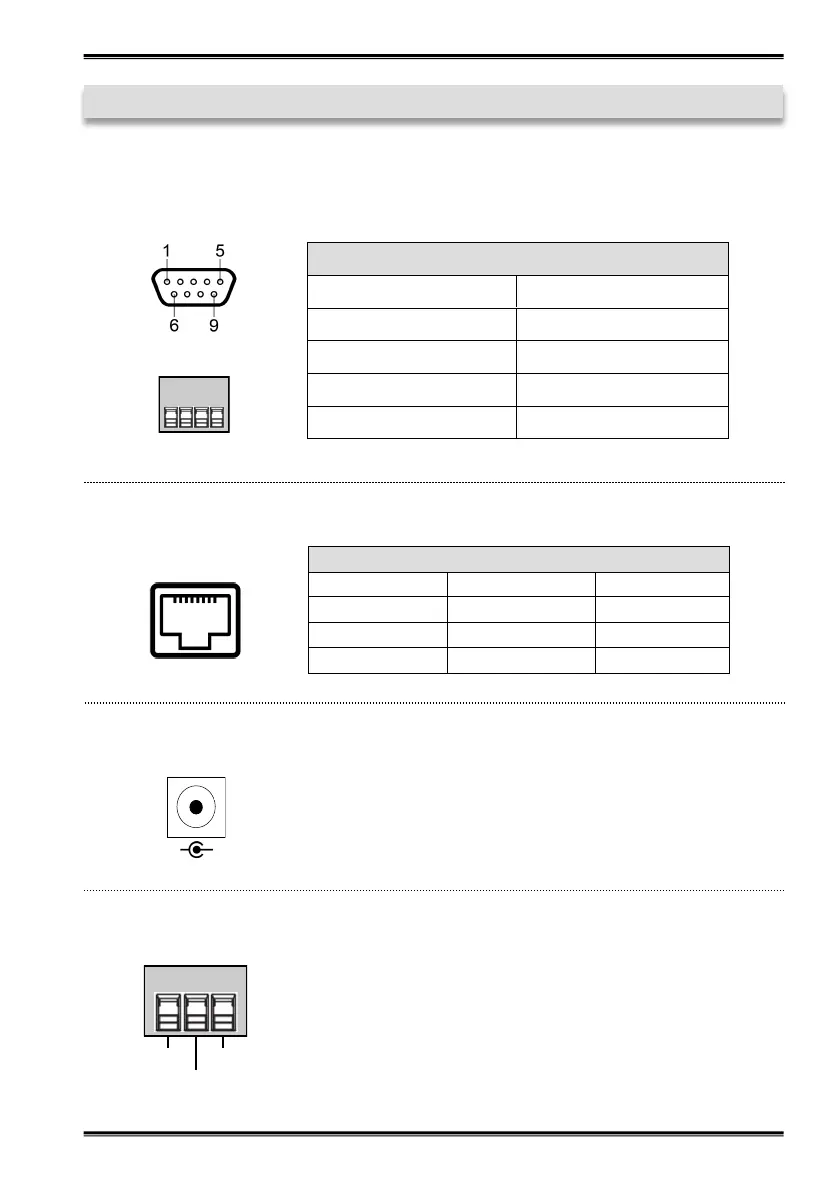

3.3 Anschlüsse
© Copyright 2023 by EXSYS Vertriebs GmbH. All rights reserved
12345678
Ethernet:
RJ45 Anschluss
Pin Signal Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+ 7 BI_DD+
2 BI_DA- 5 BI_DC- 8 BI_DD-
3 BI_DB+ 6 BI_DB-
Seriell:
Serieller Anschluss
Pin RS232 RS422 RS485 Pin RS232 RS422 RS485
1 TxD+ Data+ 5
2 RxD TxD- Data- 6 GND GND GND
3 TxD RxD+ 7 RTS
4 RxD- 8 CTS
+12V bis +48V DC-Buchse:
ACHTUNG!
Nur zur Verwendung mit dem im Lieferumfang enthaltenen
oder einem anderem konformen Netzteil!
+12V bis +48V T-Block:
ACHTUNG!!!
Schließen Sie niemals Strom an der Gehäuseerde an, dadurch
kann Ihre Hardware zerstört werden!
-
+
+V -V
Gehäuseerde
1 2 3 4
RS-232
RS-422/485
