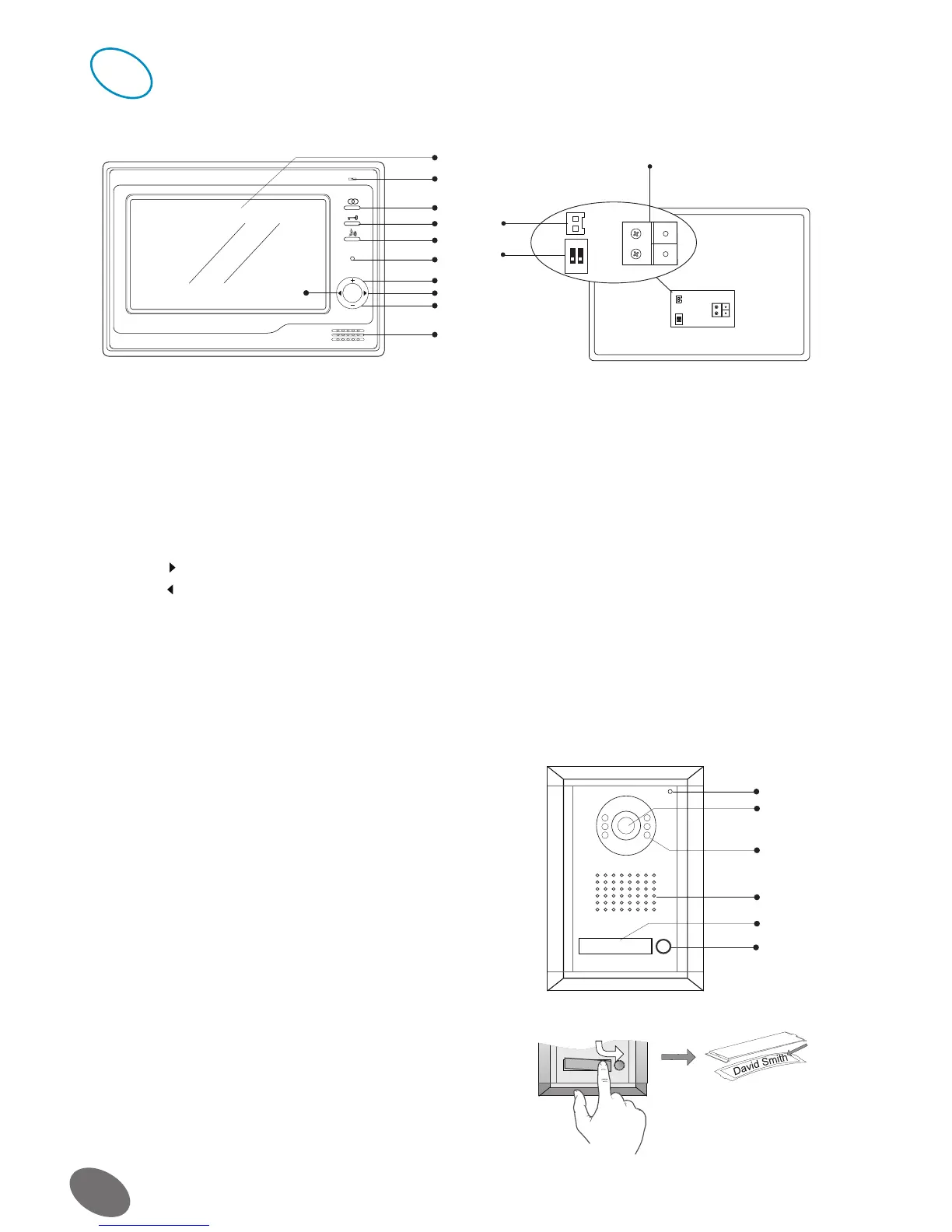

DESIGNAZIONE ELEMENTI
a. Monitor
1. Schermo LCD a colori (18 cm)
2. Microfono per comunicare con la pulsantiera esterna.
3. Pulsante per la registrazione video durante la comunicazione o l’aggiornamento immagine
4. Comando apriporta (uscita 12VDC sui morsetti GND e COM sul retro della telecamera o contatto pulito sui
morsetti COM e NO sul retro della telecamera
5.
Tasto sorveglianza o attualizzazione dell’immagine
+
Tasto per entrare in comunicazione con la pulsantiera
dopo una chiamata
6. Spia LED dello stato (tremola rosso per indicare un passaggio in occasione di un’assenza)
7. Pulsanti +
8. Pulsanti
9. Pulsanti
10. Pulsanti –
11. Altoparlante: consente di farsi udire all’esterno
12.
Connessione della telecamera
13.
Presa per la spina 24 VDC dell’adattatore (adattatore da collegare a un impianto conforme alle normative
vigenti : NFC 15 100 per la Francia)
14. Dip1 : posizione OFF contatto pulito da un secondo / posizione ON contatto pulito da 3 secondi (per coman-
dare l’automazione del cancello)
Dip 2 : Non utilizzato (lasciare su OFF)
b. Pulsantiera esterna, telecamera esterna
1.
Microfono: consente al visitatore di comunicare con l’interno
2. Obiettivo della camera C-MOS con diaframma automatico
3. LED Infrarossi* per visione in penombra; per visione notturna
4. Altoparlante: consente di farsi sentire all’esterno.
5. Portanome luminoso
6. Pulsante di chiamata: premendo questo pulsante la
suoneria si fa sentire all’interno, la telecamera e il
monitor si mettono in funzione.
Accesso al portanome :
• Premere sul lato del portanome per accedere all’etichetta.
