Extel MEMO - Installazione

5ITCFI EXTEL MEMO - 09/2010 - V1
INSTALLAZIONE

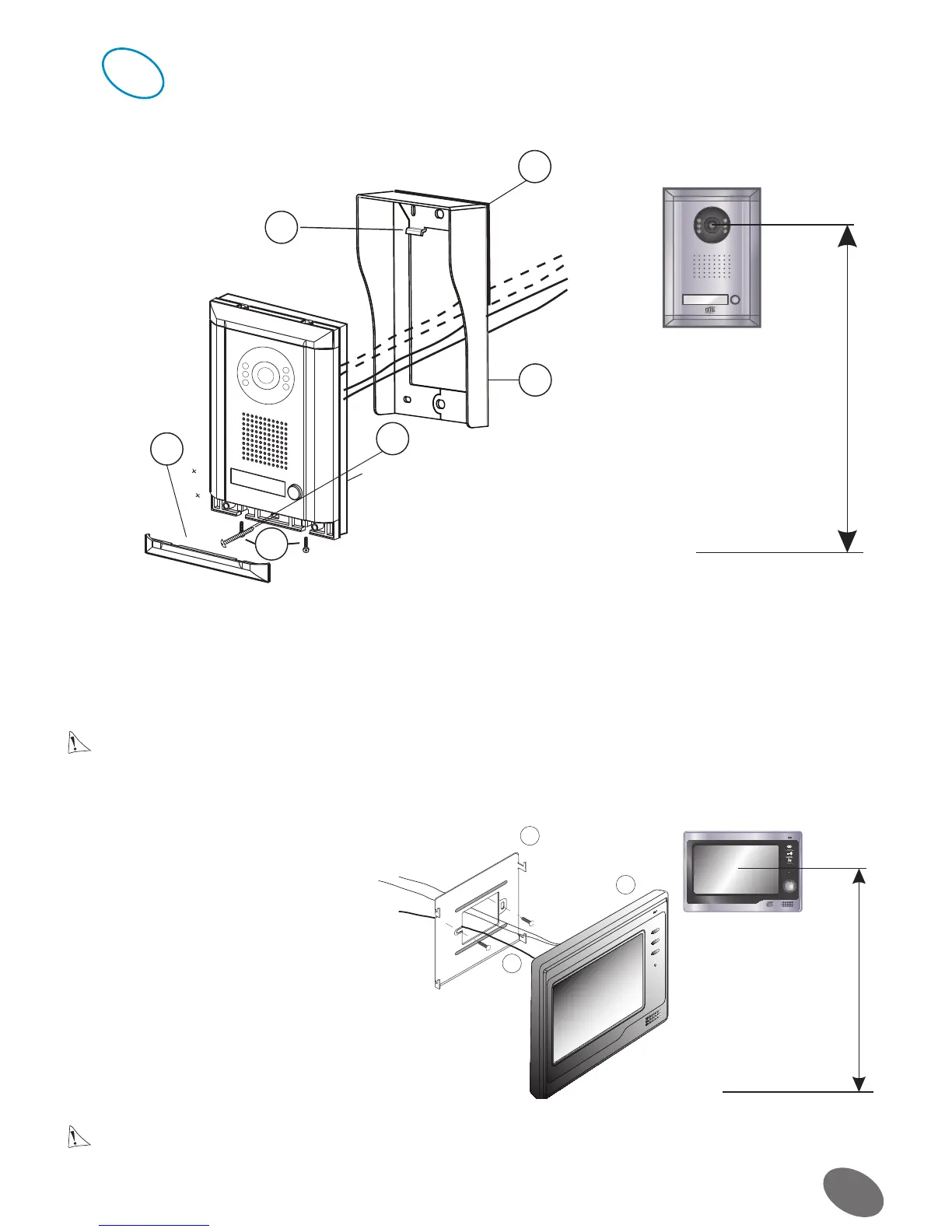

a. Installazione della pulsantiera esterna (telecamera)
1. Togliere la maschera-vite (1) togliendo le 2 viti (3)
2. Fissare la visiera (4) facendo attenzione a lasciar passare il cavo in provenienza del monitor e dell’apertura.
3. Collegare il cavo di collegamento rispettando lo schema di cablaggio
4.Appendere platina sull’ERGO (6) della visiera, e fissare la totalità per mezzo della vite (2)
5. Risalire la maschera-vite (1) e 2 viti (3).
Non esporre la telecamera ai raggi diretti del sole o di fronte a una superficie riflettente.
Importante !
Mettere un giunto di silicone sulla metà superiore tra la pulsantiera esterna e il muro (5)
b.
Installazione del monitor
1. Fissare il supporto murale (2).
2. Collegare i fili in provenienza dalla
pulsantiera esterna
3. Collegare la spina dell’adattatore (3)
sul retro del monitor (senza colle
gare alla rete elettrica).
4. Sistemare il monitor (1) sul supporto
murale (2).
5. Dopo essersi sincerati di aver
terminato tutte le operazioni di
installazione, inserire l’adattatore in
una presa di corrente.
Nota :
Se si recide il cavo dell’alimentazione, è importante rispettare la polarità (cavo nero e cavo nero con striatura grigia).
