Extel MEMO - Câblagggio

6IT CFI EXTEL MEMO - 09/2010 - V1
CÂBLAGGGIO
Importante !
Se il videocitofono viene testato prima dell’installazione, non farlo funzionare con la pulsantiera e il monitor nella stessa stan-
za; emetterebbe, in tal caso, un suono stridente e spiacevole (effetto Larsen).
a.

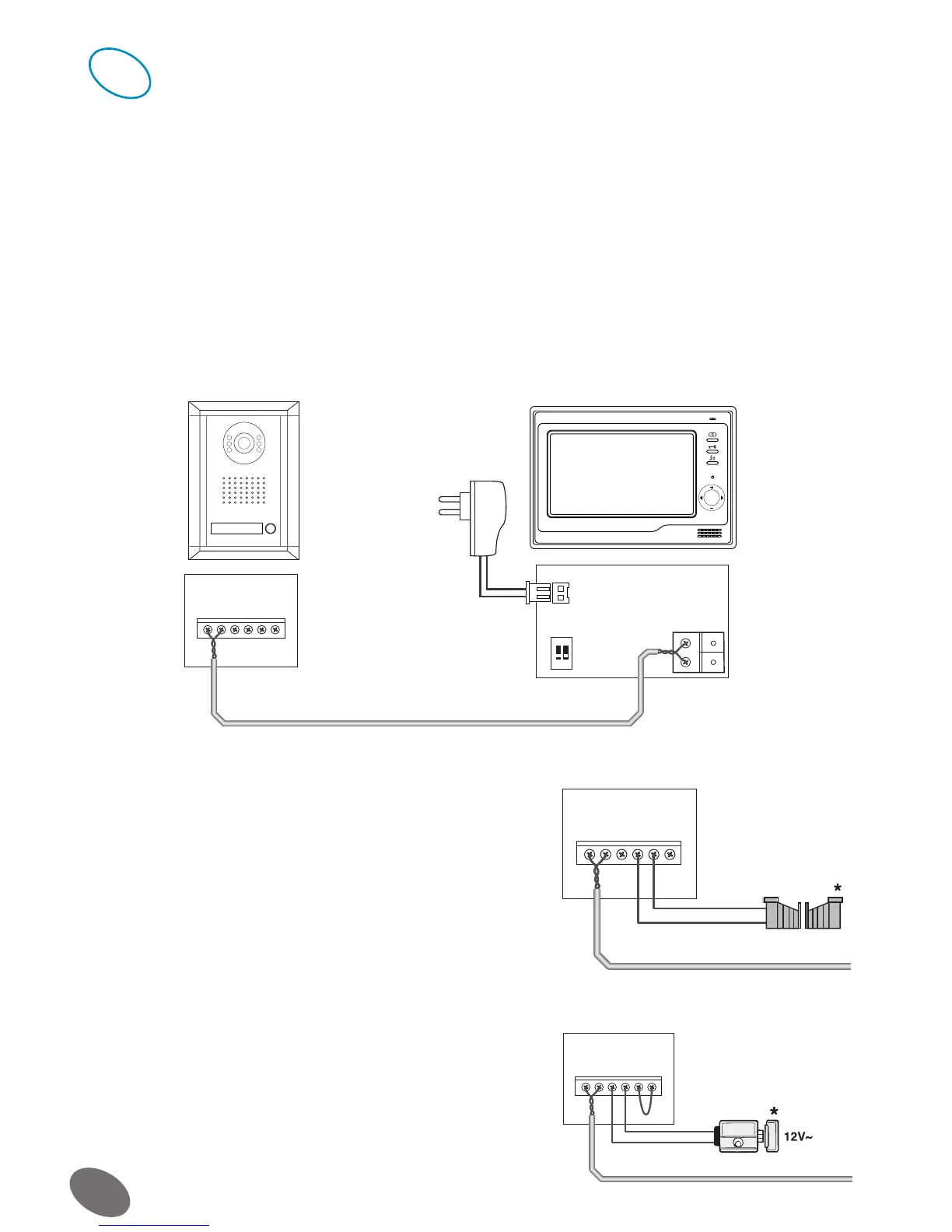

Collegamento del videocitofono
Cavi da utilizzare:
•
2 cavi 6 /10 fino a 25 m
•
2 cavi 1.5 mm
2
da 25 a 100 m
1. Collegare correttamente i cavi rispettando lo schema di cablaggio.
2. Per collegare la telecamera, sono necessari solo 2 cavi per tutte le funzioni: suoneria, immagine video, citofono,
comandi d’apertura (incontro e automazione.)
Attenzione : non bisogna in nessun caso raddoppiare i cavi per aumentare la sezionen (nessuna polarità da rispettare).
b.
Collegamento della motorizzazione del cancello
Attenzione : Questa funzione è utilizzabile solo se il monitor è alimentato.
c.
Collegamento dell’incontro o della serratura elettrica
Attenzione :
Questa funzione è utilizzabile solo se il monitor è alimentato.
5
'&
$&a

'&

21
%86
12 &20 3// / *1'
0(18
• Se l’installazione comprende un incontro o una serratura elettrica è
necessario prevedere un ponte tra i morsetti «NO» e «PL» della pul-
santiera telecamera.
•
Collegare allora l’incontro o la serratura sui morsetti «GND» e
«COM»
• Per comandare l’automazione del cancello collegare direttamente i
morsetti «COM» e «NO» sul comando di azionamento della scheda
elettronica dell’automazione.
• È possibile configurare il tempo di chiusura del contatto con il Dip1
sul retro del monitor
Dip1 posizione OFF = 1 secondo / Dip1 in posizione ON = 3 secondi
Dip 2 : non utilizzato (lasciare su OFF)
12 &20 3/


/ / *1'
12 &20 3// / *1'
* opzione
* opzione
